Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

• Anschlussvorrichtung enthalten : TR10BI

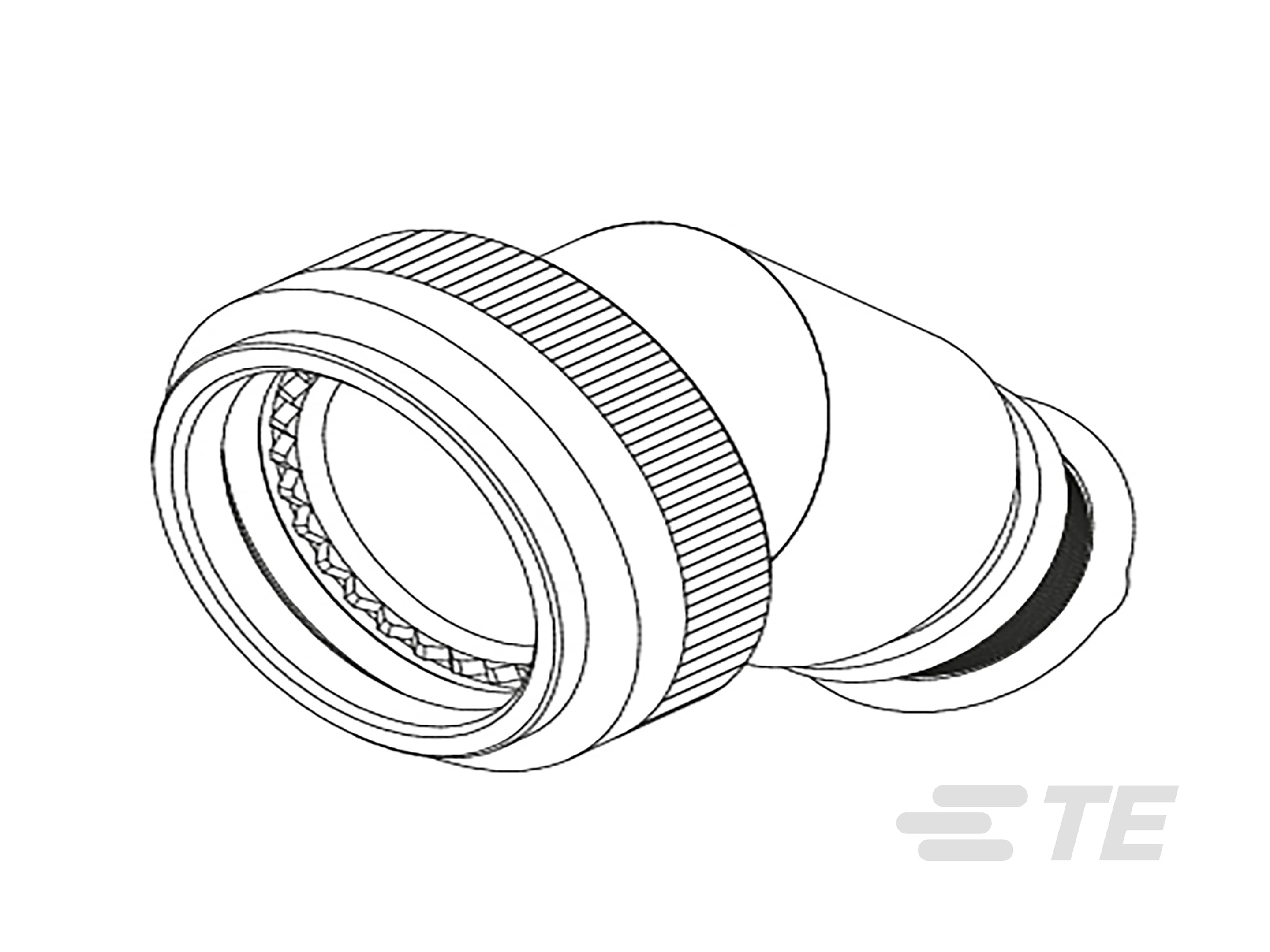

• Steckverbinder-Endgehäuse – Produkttyp : Steckerendgehäuse

• Backshell – Produktausführung : Robust

• Art des Verbinders : Seitlich steckbarer Tinel-Lock-Ring, Tinel-Lock-Adapter, Tinel-Lock-Ring

• Primäre Produktfarbe : Olivgrün

• Primärproduktmaterial : Aluminium

• Primärprodukt-Beschichtungsmaterial : Cadmium (AMS-QQ-P-416, Typ II, Klasse 3)

• Gehäuseausrichtung : 45°

• Kompatibel mit der Steckverbinderform : Rund

• Kompatibler Kabeldurchmesserbereich : 7.9 – 12.7 mm [ .313 – .5 in ]

• Produktlänge : 53.9 mm [ 2.12 in ]

• Kabeleingangsdurchmesser : .2 – 15.9 mm [ .01 – .63 in ]

• Salzsprühbeständigkeit (Hr): 500

• Betriebstemperaturbereich : '-65 – 175 °C [ -85 – 347 °F ]

• Kompatibel mit der Steckverbinder-Außengehäusegröße : 24

• Steckverbinderdetail-Spezifikationsnummer : AS34001, AS34011, AS34041, AS34061, AS34081, AS34091, AS34121, AS34241, AS34461, AS34501, AS34511, AS34541, AS34561, AS34641, AS34671, AS34681, M83723/01, M83723/02, M83723/03, M83723/04, M83723/05, M83723/06, M83723/07, M83723/08, M83723/13, M83723/14, M83723/36, M83723/37, M83723/38, M83723/39, M83723/40, M83723/41, M83723/42, M83723/43, M83723/48, M83723/49, M83723/65, M83723/66, M83723/67, M83723/68, M83723/69, M83723/71, M83723/72, M83723/73, M83723/74, M83723/75, M83723/76, M83723/77, M83723/78, M83723/82, M83723/83, M83723/84, M83723/85, M83723/86, M83723/87, M83723/91, M83723/92, M83723/95, M83723/96, M83723/97, M83723/98, MS3459, MS3470, MS3471, MS3472, MS3474, MS3475, MS3476, NAS 1599, NAS 1641, NAS 1642, NAS 1643, NAS 1650, NAS 1651, NAS 1652, NAS 1653, NAS 1692, NAS 1693, NAS 1694, NAS 1699, NAS 1700, NAS 1701, NAS 1702
