1-533939-0

Aktiv

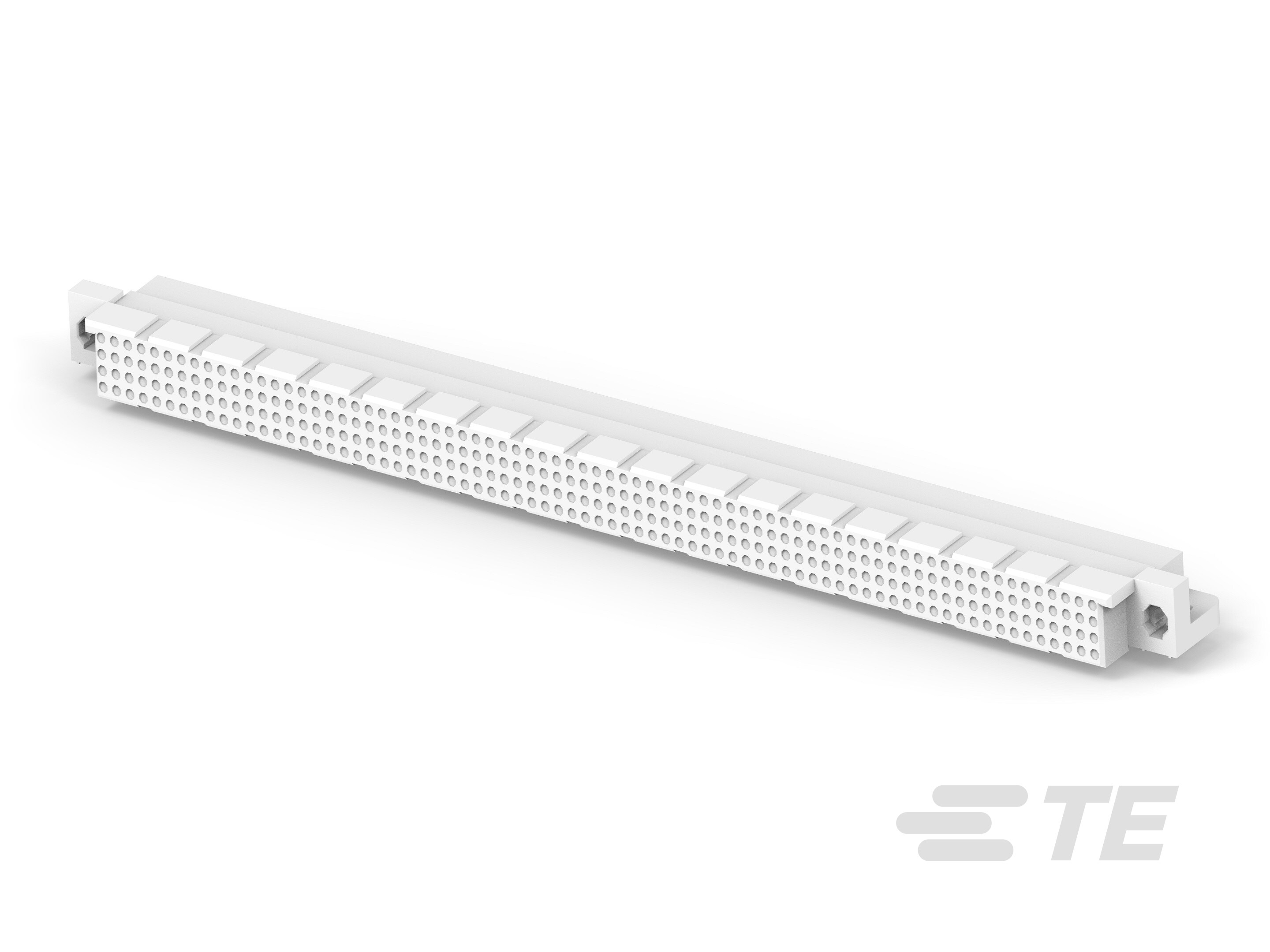

PCB Mount Receptacle, Right Angle, Board-to-Board, 300 Position, 2.54 mm [.1 in] Centerline, Gold (Au), Through Hole - Solder, Power, Natural, Tube

1-533939-0

Aktiv

PCB Mount Receptacle, Right Angle, Board-to-Board, 300 Position, 2.54 mm [.1 in] Centerline, Gold (Au), Through Hole - Solder, Power, Natural, Tube

- AMP-HDI

Interne TE-Nummer 1-533939-0
TE-interne Beschreibung: HDI RECP ASSY 4 ROW 300 POS
Mil-Spec: M55302/180-52B

PCB-Steckverbindermontagetyp : Buchse für die Leiterplattenmontage
Montageausrichtung : Rechter Winkel
Steckverbindersystem : Leiterplatte-an-Leiterplatte
Anzahl der Positionen : 300
Anzahl der Reihen : 4

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

HDI, 4 ROW, RECEPTACLE ASSEMBLY, 3.05 [.120] LONG SOLDER TAILS, .00127 [.000050] GOLD PLATE tif Englisch
HDI, 4 ROW, RECEPTACLE ASSEMBLY, 3.05 [.120] LONG SOLDER TAILS, .00127 [.000050] GOLD PLATE ENG_CD_533939_K1.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_1-533939-0_M.pdf 3D
Kundenmodell ENG_CVM_CVM_1-533939-0_M.2d_dxf.zip Englisch
ENG_CVM_CVM_1-533939-0_M.3d_igs.zip Englisch
ENG_CVM_CVM_1-533939-0_M.3d_stp.zip Englisch

Produktspezifikationen

Produktspezifikation ENG_SS_108-9063_D.pdf Englisch

Freigabe Agentur

Agentur-Freigabe-Blatt ENG_AAD_UL_CERT_E28476_19841207_C1_A.pdf Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Steckverbinderform : Rechteckig
PCB-Steckverbindermontagetyp : Buchse für die Leiterplattenmontage
Steckverbindersystem : Leiterplatte-an-Leiterplatte
Abdichtbar : Nein
Steckverbinder/Kontakt-Anschluss an : Leiterplatte
Steckverbinder-Produkttyp : Steckverbindersatz

Konfigurationsmerkmale

Montageausrichtung : Rechter Winkel
Anzahl der Positionen : 300
Anzahl der Reihen : 4

Sonstige Eigenschaften

Primäre Produktfarbe : Naturbelassen

Kontaktmerkmale

Kontaktgrundmaterial : Beryllium-Kupfer
Unterbeschichtungsmaterial des Kontakts : Nickel
Kontaktform : Rechteckig
Beschichtungsmaterial des Kontaktsteckbereichs : Gold (Au)
Kontakttyp : Buchse
Kontaktnennstrom (max.) (A): 3

Klemmenmerkmale

Anschlusspfosten und Auslauflänge : 3.04 mm [ .12 in ]
Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Montage und Anschlusstechnik

Leiterplattenhalterung : Mit
Leiterplattenmontage-Ausrichtung : Ohne
Steckverbinderbefestigungs-Typ : Leiterplattenmontage
Gegensteckführung : Mit

Gehäusemerkmale

Steckeingangsposition : Seitlich
Gehäusematerial : Thermoplast
Mitte-Mitte-Abstand (Pitch) : 2.54 mm [ .1 in ]

Abmessungen

Steckverbinderlänge : 209,5 mm [ 8,24 in ]
Steckverbinderhöhe : 10,99 mm [ .432 in ]
Reihenabstand : 2.54 mm [ .1 in ]
Steckverbinderbreite : 20.93 mm [ .824 in ]

Verwendungsbedingungen

Betriebstemperatur (max) : 125 °C [ 257 °F ]
Betriebstemperaturbereich : -65 – 125 °C [ -85 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung : Leistung

Industriestandards

UL-Brandschutzklasse : UL 94V-0

Verpackungsmerkmale

Verpackungsmethode : Tube
