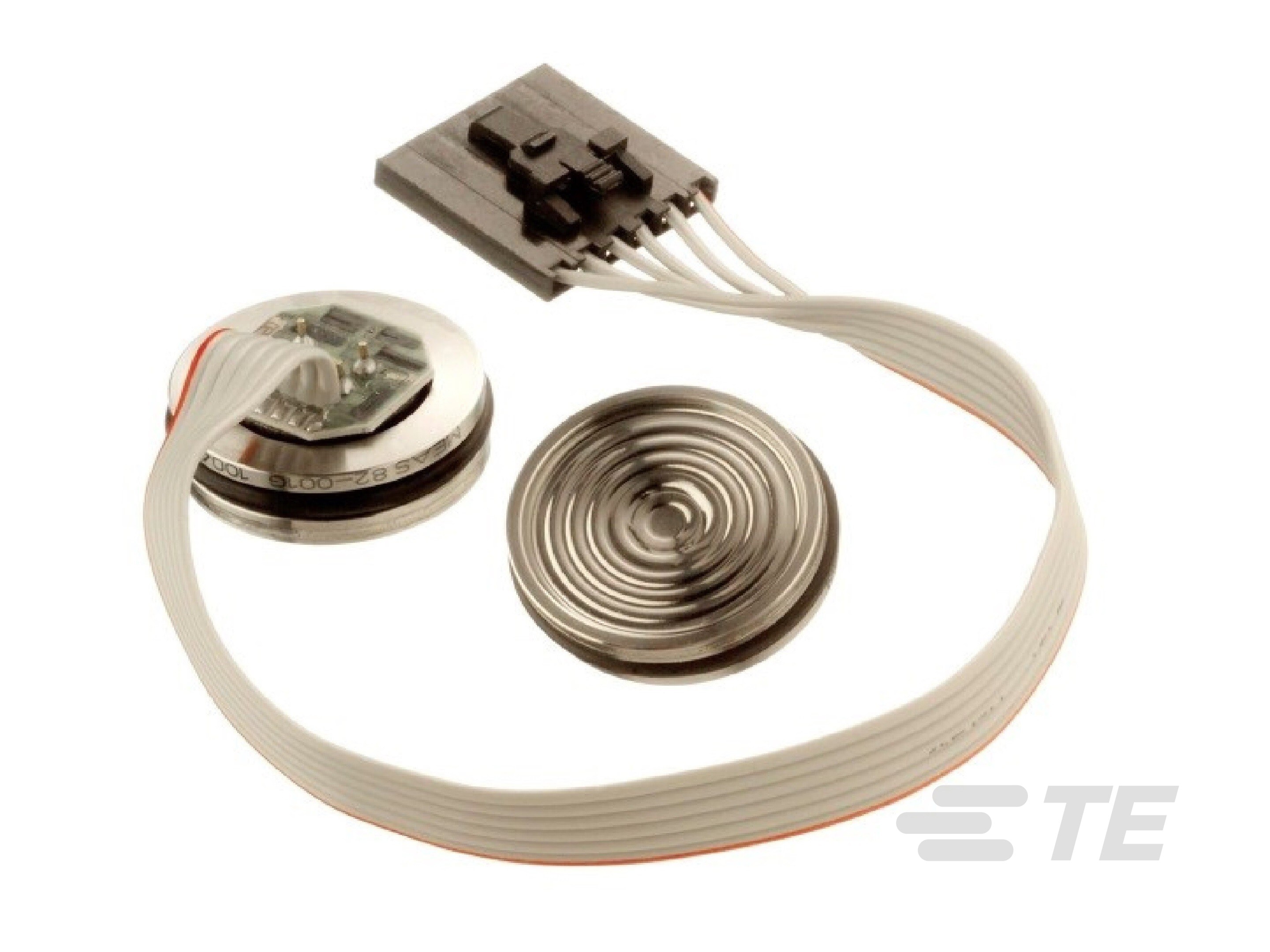

19-mm MV Output Pressure Sensor

19-mm MV Output Pressure Sensor-CAT-MIPS0041
  • MEAS
82VU は、微細加工が施された非補償型ピエゾ抵抗シリコン圧力センサです。316L ステンレス鋼ハウジングにパッケージされ、真空ゲージ用途向けに設計されています。
詳細表示 標準

製品の特長

  • 圧力 (bar): .344 | 1.03 | 2.06 | 6.89 | 20.68 | 34.47

  • 圧力 (psi): 15 | 30 | 50 | 100 | 300 | 500

  • 圧力センサのタイプ : mV 出力圧力センサ

  • 圧力のタイプ : 真空ゲージ

  • 出力信号のタイプ : 100mV

  • ポート フィッティング : 1/4-18 NPT | 1/4-19 BSP | 1/8-27 NPT | 7/16 ～ 20 UNF | 溶接可能 (ねじ山なし)

より入手可能

LADD Inc

この製品の構成と価格を今すぐ確認する

概要

82VU 非補償型圧力センサは、標準の O リング マウント対応構成または 1/4 NPT、1/8 NPT、1/4 BSP などの各種ねじ式フィッティングの 2 種類が用意されています。 ご要望に応じてカスタムのフィッティングもご用意できます。製品は、小型パッケージに組み込める直径 19 mm の低背型で、さまざまな液体と気体に適合する 316L ステンレス鋼接液面材料が使われています。 この圧力センサは、腐食媒体との適合性が求められる OEM 用途向けに設計されています。センシング パッケージは、シリコン油を利用して 316L ステンレス鋼ダイアフラムからセンシング素子に圧力を伝達します。

特長

  • O リング マウント/ねじ式プロセス フィッティング
  • -40ºC ～ +125ºC の動作温度
  • 最大 ±0.1% の圧力非線形性
  • ソリッド ステートの信頼性

用途

  • 医療機器
  • プロセス制御
  • 淡水および廃水測定
  • 不完全真空ガス測定
  • 圧力トランスミッタ
  • タンク水位システム (RV および インダストリアル)
仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

  • 圧力センサのタイプ  mV 出力圧力センサ

  • 圧力のタイプ  真空ゲージ

  • センサ パッケージ  O リング マウント | ねじ山付きプロセス フィッティング

構成の特徴

  • 電気接続  オープン ブリッジ、非補償

電気的特性

  • 供給電流 (mA) 1.5

寸法

  • 製品直径  19 mm [ .748 in ]

  • 製品高さ  6.48 mm [ .25 in ]

使用条件

  • 圧力 (bar) .344 | 1.03 | 2.06 | 6.89 | 20.68 | 34.47

  • 圧力 (psi) 15 | 30 | 50 | 100 | 300 | 500

動作/用途

  • 耐プレッシャ レンジ  3X

  • 出力信号のタイプ  100mV

その他

  • センサ オプション  チューブなし | ベント チューブ

  • 非線形性 ± (%) .1

  • ポート フィッティング  1/4-18 NPT | 1/4-19 BSP | 1/8-27 NPT | 7/16 ～ 20 UNF | 溶接可能 (ねじ山なし)

参照番号

  • TE用番号 CAT-MIPS0041
