仕様と特徴

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

製品のタイプの特徴

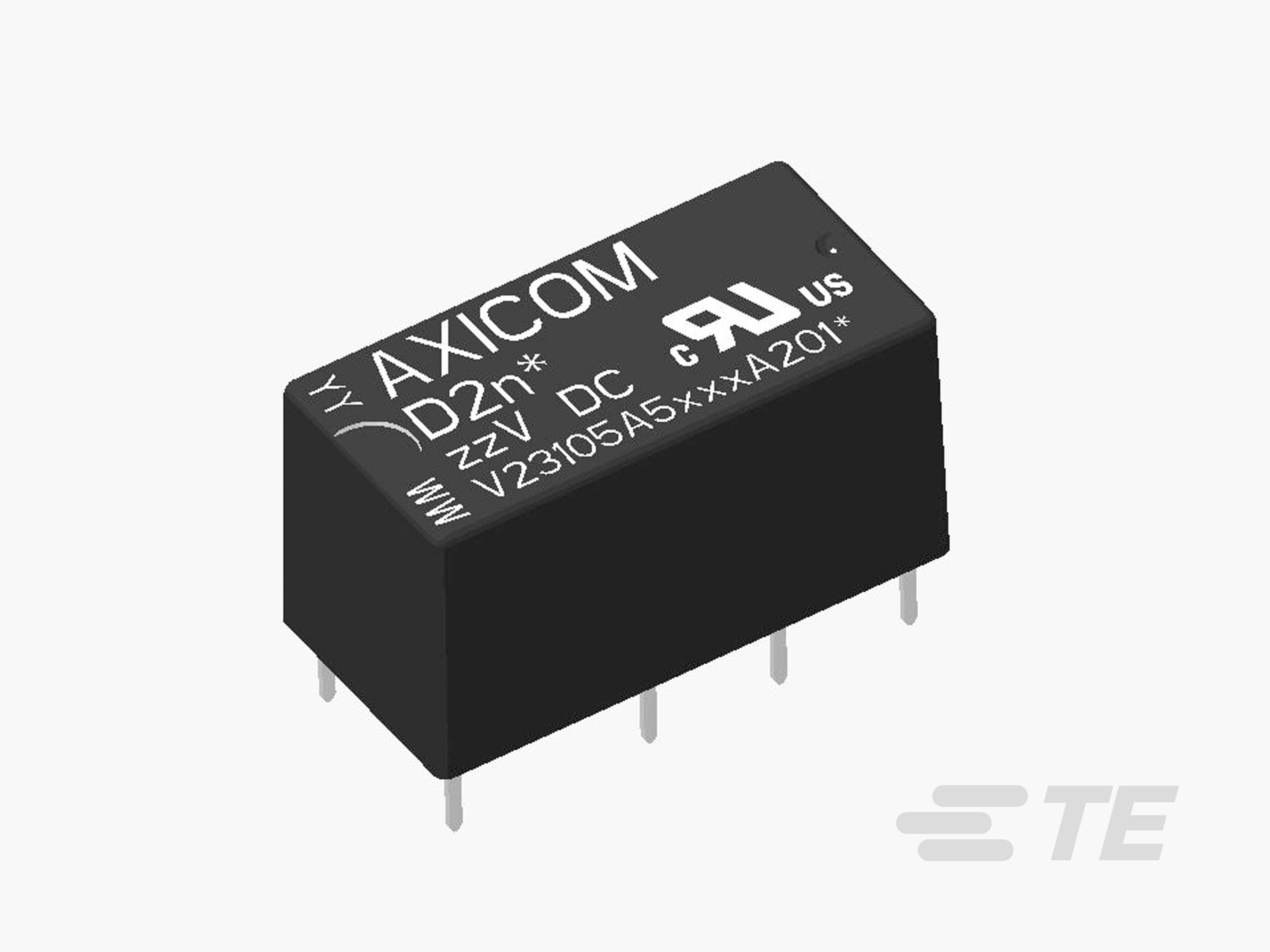

  • 製品タイプ  リレー

  • リレーのスタイル  D2n リレー

  • リレーのタイプ  D2n リレー V23105

電気的特性

  • 端子のスイッチング負荷 (最小)  10mA @ .2V

  • 端子の制限遮断電流 (A) 3

  • 端子の定格電圧 (VAC) 250

  • 端子の定格電圧 (VDC) 220

  • 信号用リレーのコイルパワー定格 (DC) (mW) 400, 500, 515, 550, 575, 580, 695

  • 信号用リレーのコイル定格電圧 (VDC) 5, 6, 9, 10, 12, 24, 48

  • 信号用リレー接点のスイッチング電圧 (最大) (VAC) 250

  • 信号用リレー接点のスイッチング電圧 (最大) (VDC) 220

  • 信号用リレーのコイル磁気システム  単安定、DC

  • コイルのタイプ  単安定

  • 端子の制限連続電流 (A) 3

  • コイル抵抗 (Ω) 1050, 140, 1440, 200, 280, 36, 360, 4000, 5760, 62, 70, 90

  • 端子の制限投入電流 (A) 3

  • 絶縁の初期抵抗 (MΩ) 1000

  • 消費電力 (mW) 400, 550

  • 隣接する端子間の絶縁初期耐圧 (Vrms) 750

  • 電圧定常波比率 (HF パラメーター)  1.04 @ 100MHz, 1.4 @ 900MHz

  • コイル/端子クラス間の絶縁初期耐圧  1000 V – 1500 VA

  • 端子/コイル間の絶縁初期耐圧 (Vrms) 1050

  • 端子の制限短時間電流 (A) 3

  • 開端子間の絶縁初期耐圧 (Vrms) 750

  • 作動システム  AC/DC

  • コイル電力定格のクラス  300 – 400 mW, 400 – 500 mW, 500 – 600 mW, 600 – 800 mW

信号特性

  • 絶縁 (HF パラメーター)  -20.7dB @ 900MHz, -39dB @ 100MHz

  • 挿入損 (HF パラメーター)  -.02dB @ 100MHz, -.27dB @ 900MHz

ボディの特徴

  • 重量  6 g [ .2116 oz ]

  • 絶縁体の特殊な特徴  コンタクト/コイル間の 1500V 初期サージ耐電圧

端子の特徴

  • 信号用リレーの端子のタイプ  PCB-THT

  • 信号用リレー端子の定格電流 (A) 3

  • 信号用リレーの接点配置  2 フォーム C (CO)

  • 極の端子数  2

  • 端子電流のクラス  2 – 5 A

  • 端子のめっき材質 

結線の特徴

  • 結線のタイプ  スルー ホール

機械的アタッチメント

  • 信号用リレーの取り付けのタイプ  プリント基板

寸法

  • 高さのクラス (メカニカル)  10 – 11 mm

  • 長さ  20.2 mm [ .795 in ]

  • 長さのクラス (メカニカル)  20 – 25 mm

  • 高さ  11 mm [ .433 in ]

  • 幅  10 mm [ .394 in ]

  • 幅のクラス (メカニカル)  8 – 10 mm

使用条件

  • 使用温度範囲 (°C) -40 – 85

  • 環境気温のクラス  70 – 85°C

  • 環境気温 (最大)  85 °C [ 85 °F ]

動作/用途

  • 性能のタイプ  標準

実装の特徴

  • 実装方法  Tube, ボックスおよびチューブ

参照番号

  • TE用番号 CAT-AX41-D1B
