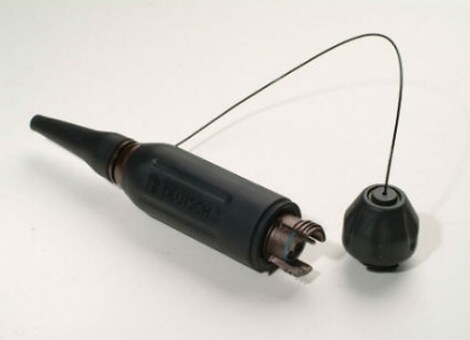

DEUTSCH Glasfaser-Steckverbinder (Physical Contact)

MATERIALIEN

• Gehäuse: Aluminium, Verbundwerkstoff oder Marinebronze
• Kontaktkörper: Nickel-/Cadmium-beschichtetes Verbundpolymer
• Ferrule: Thermoplast • Ausrichtungsstift: Edelstahl
• Dichtungen: Fluorsilikonelastomer
• Beschichtung: Nickel (für Aluminiumgehäuse ist rückseitig auch Zink-Nickel verfügbar)

OPTISCHE EIGENSCHAFTEN

• Einfügedämpfung: 0,25 dB typ. (faserabhängig)
• Rückflussdämpfung: -40 dB typ.
• Wiederholgenauigkeit: 0,2 dB typ.

UMGEBUNGS-/MECHANISCHE EIGENSCHAFTEN

• Temperaturbereich: –55 °C to +150 °C
• Vibration: 20 bis 2000 Hz, 20 g
• Lebensdauer: 500 Steckzyklen

FASERTYP

• Kanäle: 2 bis 72
• Kabeltyp: Telekommunikationskabel / Luftfahrtkabel

FASERTYP

• Kanäle: 2, 4, 6, 8, 10, 18, 24 und 30 Kanäle
• Kabelgröße: 1,8 mm, 2,1 mm und 2,5 mm Manteldurchmesser

MATERIALIEN

• Gehäuse: Verbundwerkstoff
• Kontaktkörper: Arcap
• Ferrulen: Zirkonoxid
• Ausrichtungshülsen: Zirkonoxid
• Dichtungen: Fluorsilikon
• Beschichtung: Nickel

OPTISCHE LEISTUNG

• Einfügedämpfung: 0,25 dB typ.
• Rückflussdämpfung: -40 dB typ.
• Wiederholgenauigkeit: 0,1 dB (mit 50/125-µm-Faser)

TEMPERATUR

• Hochtemperaturbeständigkeit: +150 °C, 760 Stunden
• Tieftemperaturbeständigkeit: –65 °C, 500 Stunden

MECHANISCHE EIGENSCHAFTEN

• Sinusschwingung: 5–3000 Hz, 40 g, 10 Stunden
• Zufallsschwingung: 25–2000 Hz, 5 g²/Hz (50 Grms), 16 Stunden

OPTISCHE EIGENSCHAFTEN

• Dämpfung: Weniger als 0,4 dB (50/125 Mikrometer)
• Wiederholgenauigkeit: Besser als 0,2 dB
• Fasertypen: x/125, 100/140, 200/280 Mikrometer
• Kabeltypen: 2,5 mm eng ummantelt, 4,5 mm Duplex (Für andere Kabelgrößen wenden Sie sich bitte an TE.)

MATERIALIEN

• Gehäuse: Aluminiumlegierung, vernickelt
• Ferrule: Zirkonoxid
• Ausrichtungshülse: Zirkonoxid
• Dichtungen: Fluorsilikon
• Backshell: Aluminiumlegierung, vernickelt

MECHANISCH

• Temperaturbereich: –65 °C bis +155 °C (abhängig von Kabel und Epoxidharz)
• Lebensdauer: 500 Steckzyklen

FASERTYP

• Kanäle: 5, 8 und 12 optische Kanäle
• Kabelgröße: 1,5 mm bis 3,0 mm Außendurchmesser des Kabelmantels

MATERIALIEN

• Gehäuse: Aluminium, Edelstahl, Marinebronze
• Oberflächen: Nickel, olivgrünes Cadmium oder schwarz verzinktes Nickel (Aluminiumgehäuse)
• Kontaktkörper: Arcap, Titan
• Ferrule: Zirkonoxid
• Ausrichtungshülse: Zirkonoxid
• Dichtungen: Fluorsilikon oder Nitril

OPTISCHE LEISTUNG

• Einfügedämpfung: 0,25 dB typ.
• Rückflussdämpfung: 40 dB typ.
• Wiederholgenauigkeit: 0,1 dB mit 50/125-µm-Faser *Abhängig von Faser und Polierverfahren

UMGEBUNG

• Temperaturbereich: –65 °C bis +155 °C
• Medienbeständigkeit: Flüssigkeitsbeständigkeit gemäß EIA 364.10, einschließlich Beständigkeit gegen: MIL-PRF-5606: Hydraulikflüssigkeit MIL-DTL-83133: Flugkraftstoff JP-8 MIL-PRF-7808: Schmieröl
• nach MIL-PRF-23699: Schmieröl
• nach MIL-A-8243: Enteisungs-/Defrostingflüssigkeit
• MIL-C-25769: Flugzeugreinigungsmittel
• MIL-PRF-87937: Flugzeugreinigungsmittel
• MIL-G-3056: Benzin
• Salzsprühbeständigkeit: 48 Stunden (Nickeloberfläche) / 500 Stunden (Cadmiumoberfläche)
• Temperaturwechselprüfung: –65 °C bis 150 °C

MECHANISCHE EIGENSCHAFTEN

• Sinusschwingung: 5 bis 3000 Hz, 30 g
• Stoßbelastung: 4000 Stöße, 40 g
• Zufallsvibration: Bis zu 41,7 g für 16 Std. bei 175 °C / bis zu 50 g für 16 Std. bei Umgebungstemperatur
• Schockbelastung: 300 g, 3 ms in allen drei Achsen
• Lebensdauer: 500 Steckzyklen
• Temperaturschock: 10 Zyklen, max. 4 °C bis min. 90 °C

MATERIALIEN

• Gehäuse: Aluminium, Edelstahl, Marinebronze und Verbundwerkstoff
• Oberflächen: Nickel, schwarz verzinktes Nickel, passiviert, olivgrünes Cadmium
• Einsatz- und Ausrichtungshülsenhalter: Thermoplast
• Ausrichtstifte: Edelstahl
• Ausrichthülse: Zirkonoxid
• Ferrule: Zirkonoxid
• Terminuskörper und Crimphülse: Vernickeltes Kupfer
• Feder: Edelstahl

OPTISCHE LEISTUNG

• Einfügedämpfung: 0,10 dB Multimode / 0,20 dB Singlemode (APC-Politur)
• Rückflussdämpfung: Bis zu –65 dB (Singlemode, APC-Politur)
• Einfügedämpfung geprüft mit Referenz-Patchkabel: IEC 61300-3-4 Methode B; ebenfalls beschrieben in ARINC 805 Rückflussdämpfung: IEC 61300-3-6; ebenfalls beschrieben in ARINC 805

UMWELT-/MECHANISCHE LEISTUNG

• Temperaturbereich: –65 °C bis +85 °C
• Lebensdauer: 100 Steckzyklen
• Zufallsvibration: Keine Unterbrechungen >1 dB über mehr als 1 Mikrosekunde (TIA/EIA-455-32 Prüfbedingung B)
• Mechanischer Schock: Keine Unterbrechungen >1 dB über mehr als 1 Mikrosekunde (100 g, 6-ms-Halbsinusimpuls)
• Höhen-/Immersionstest: 15.200 m

SPEZIFIKATIONEN

• Produktspezifikation: D108-32105
• Qualifikationsprüfberichte: D501-32031 (Multimode) / D501-32105 (Singlemode)
