Hochvolt- und vielseitige Sammelschienenklemmsysteme
Ein vielseitiges, skalierbares Steckverbindersystem, das für Anwendungen mit begrenztem Platz ausgelegt ist. Die HC-STAK Produktfamilie von Hochvoltsteckverbindern von TE Connectivity unterstützt die gestiegenen Anforderungen der PKW und Nutzfahrzeuge von morgen. In Situationen, in denen der Abstand zwischen Komponenten besonders gering ist, ist eine herkömmliche Lösung mit Stecker und Stecksockel möglicherweise nicht realisierbar.

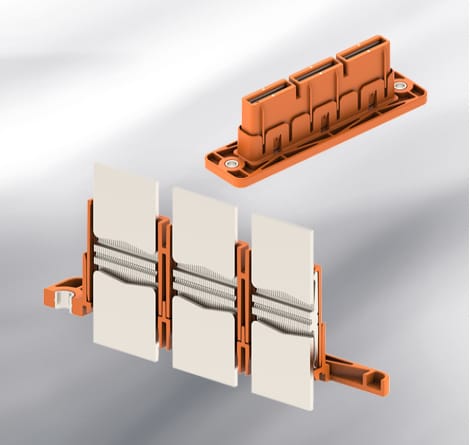

Das HC-STAK Sammelschienen-Verbindungssystem macht elektrische Schraubverbindungen überflüssig und bietet eine skalierbare und trennbare Schnittstelle in einem der kleinsten Hochvoltgehäuse, das auf dem Markt verfügbar ist. Seine einzigartigen Kontakte bestehen aus geschichteten, doppelseitigen Gabelkontakten, die 25 Kontaktpunkte pro Zentimeter Sammelschienenbreite bieten.
Die Dicke des Kontaktstapels lässt sich durch einfaches Hinzufügen oder Entfernen von Gabelkontaktlagen an die erforderliche Stromtragfähigkeit der jeweiligen Anwendung anpassen. Dank dieser Konstruktion können die Kontakte unabhängig voneinander federnd nachgeben und sich frei ausrichten. Dadurch bleiben Kontaktierung und Leistungsfähigkeit auch bei Verdrehung, Winkelabweichung oder Kontaktversatz erhalten. Das HC-STAK Sammelschienenklemmsystem erfüllt die kundenspezifischen Vibrationsanforderungen und übertrifft USCAR V1.
WICHTIGE VORTEILE:
- Höhere Spannungs- und Stromübertragungskapazität: bis zu 1.000 V DC und mehr als 400 A Dauerstrom bei 85 °C
- Flexibel: Flexibel: Optionen, die mit Sammelschienen mit einer Dicke von 2,5 mm oder 3,5 mm verbunden werden können
- Eliminiert die Notwendigkeit einer Drehmomentkontrolle, die bei verschraubten Sammelschienen und Ösen erforderlich ist
- Gestapelte Gabelkabelschuhe bieten eine Vielzahl von Kontaktpunkten für die Hochstromübertragung ohne Leistungsverlust, wenn einzelne Gabeln vorübergehend vom Stromkreis getrennt sind
- USCAR Klasse T4 Temperatur, S3 Dichtung, V1 Schwingung
- Vereinfacht die Sammelschiene-zu-Sammelschiene-Konnektivität
- Sie verbessert die Fertigungseffizienz und das Kosten-Leistungs-Verhältnis im Vergleich zum Schweißen.
- Hohe Energieübertragung in einer kompakten Paketgröße
Anwendungsbereiche
- Verbindung zwischen Wechselrichter und Elektromotor in E-Fahrzeugen (Pkw und Nutzfahrzeuge)
- Für jede Sammelschienen-basierte Anwendung geeignet, insbesondere für solche mit wenig Platz
Das HC-STAK Kontaktsystem besteht aus einer Schichtung identischer, doppelseitiger Gabelkontakte, die unabhängig voneinander agieren und innerhalb der Kontaktkammer schwimmen können. Der Kontakt wird trotz Kontaktausgleich mit vernachlässigbarem Einfluss auf die Leistung aufrechterhalten.
