Hochvoltklemmen für berührungsgeschützte Hochvolt-Verbindungssysteme
Zu unseren PCON-Produkten gehört eine Reihe von Hochspannungsanschlüssen (HV), die speziell darauf ausgelegt sind, die gestiegenen Anforderungen an die Konnektivität von Hochspannungs-Verbindungssystemen in Hybrid- und vollelektrischen Fahrzeugen zu erfüllen.
Wichtige Vorteile

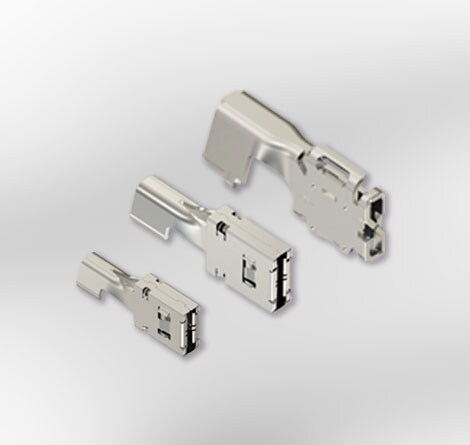

PCON Hochleistungsklemmen
Hochvolt-Verbindungssysteme für den Antriebsstrang und die Nebenaggregate von Hybrid- und Elektrofahrzeugen erzielen die beste Leistung mit passenden Hochleistungsklemmen. Unsere neue Produktreihe der PCON Hochleistungsklemmen bietet:
- Großer Leiter- und Strombereich: Die Hochleistungsklemmen unterstützen Leiterquerschnitte von 5,0 mm2 bis 95 mm2 und Dauerströme von bis zu 400 A.
- Geringe Steckkräfte und hohe Vibrationsbeständigkeit: Für eine einfache Montage und optimale Beständigkeit gegen Vibrationen.
- Effizientes Design: Gehäusedesign für 90°- und 180°-Ausführungen.
Passende Hochvolt-Verbindungssysteme ermöglichen Berührungsschutz gemäß IEC 60529 IP2XB und UL-Finger-Prüfstandard für Antriebsstranganwendungen in Elektrofahrzeugen.
PCON Hochleistungsklemmen sind speziell für die erhöhten Anforderungen an die Konnektivität in Hochvolt-Verbindungssystemen von Hybrid- und reinen Elektrofahrzeugen konzipiert. PCON Klemmen eignen sich hervorragend für Hochvolt-Verbindungssysteme für den Antriebsstrang von Hybrid- und Elektrofahrzeugen sowie für Hilfsanwendungen.

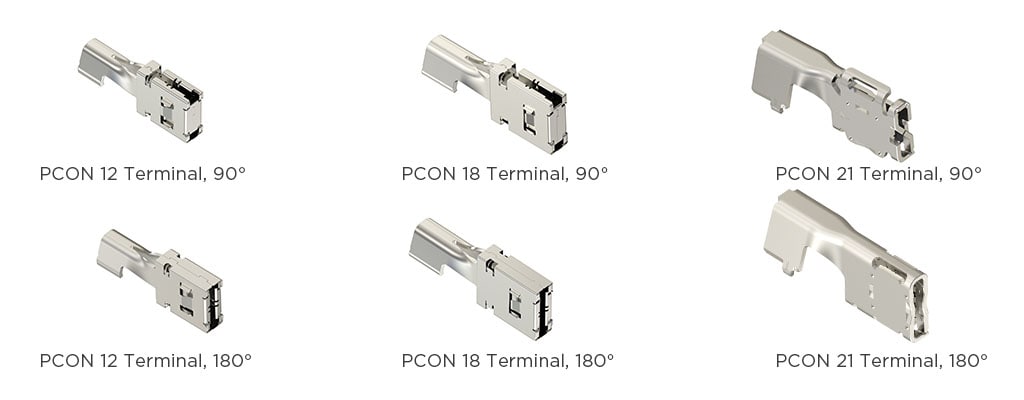

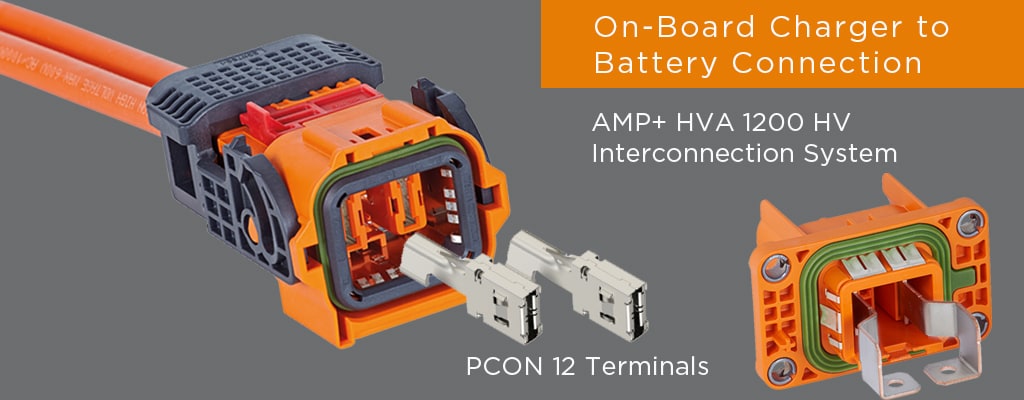

Passende Hochvolt-Verbindungssysteme und Produktportfolio
Technische Daten
Hochvolt-Verbindungssysteme und Klemmen müssen zuverlässige Hochvolt-Verbindungen für Systemspannungen bis zu 1.000 VDC ermöglichen.
| PCON 12 Klemme | PCON 18 Klemme | PCON 21 Klemme | |
|---|---|---|---|
| Steckrichtung | 90° / 180° | 90° / 180° | 90° / 180° |
| Leiterquerschnitt | 5 bis 16 mm2 | 12 bis 35 mm2 | 25 bis 95 mm2 |
| Strombereich bei 80 °C (20 % Derating) |
Bis zu 120 A | Bis zu 180 A | Bis zu 400 A |
| Kontakt-Normalkraft | ca. 3,3 N | ca. 3,3 N | ca. 3,5 N |
| Federbeschichtung | Ag / Ni | Ag / Ni | Ag / Zn / Ni |
| Gehäusebeschichtung | Ag / Ni | Ag / Ni | Zn / Ni |
| Crimpen / Schweißen | Crimpen | Crimpen | Crimpen |
| Klemmentyp | Buchse | Buchse | Buchse |
| Kontaktzunge (ohne / mit Berührungsschutz) | 10 x 1,2 mm / 12 x 1,2 mm |
15 x 1,8 mm / 18 x 1,8 mm |
15,5 x 3 mm / 21 x 3 mm |
| Spannungsbereich | bis zu 1.000 V | bis zu 1.000 V | bis zu 1.000 V |
| Betriebstemperatur | 150 °C | 150 °C | 180 °C |
| Stromtragfähigkeit: 200 A bei 80 °C | 117 A | 180 A | 400 A |
| Vibrationsbeständigkeit | USCAR V1 | USCAR V1 | LV214, SG2 |
| Produktspezifikation | 108-32671 | 108-32683 | 108-94638 |
| Anwendungsspezifikation | 114-162014 | 114-162015 |
114-94511 |
| Zeichnungsnummer | 2840573 * / 2840575 * | 2840580 * / 2840578 * | 2317680 * / 2317017 * |
