Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

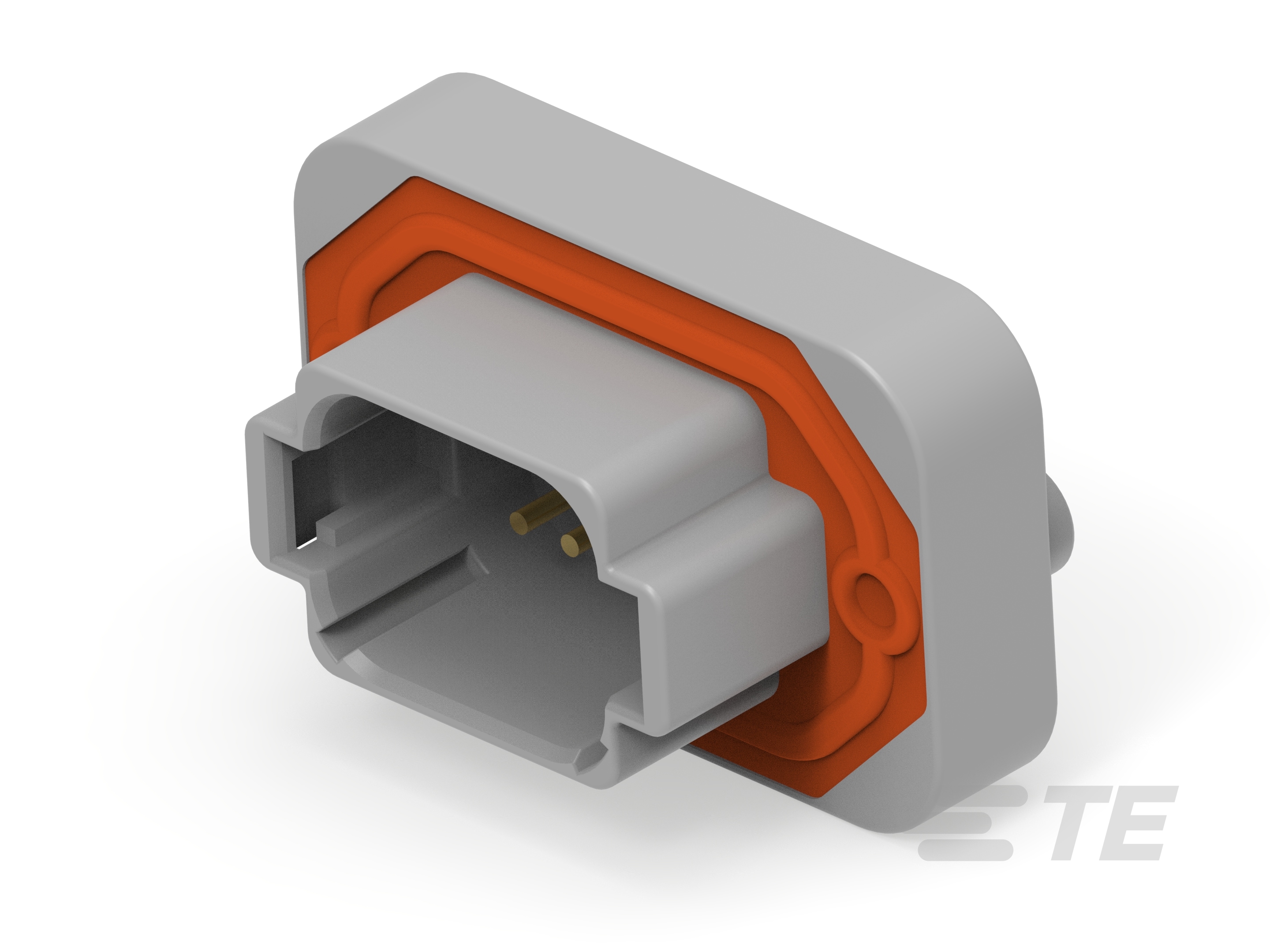

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Nein

• Abdichtbar : Ja

• Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

• Anzahl der Abschnitte : 1

• Anzahl der Signalpositionen : 8

• Montageausrichtung : Vertikal

• Nominalspannungs-Architektur (V): 12, 24

• Nennspannung (max.) (VDC): 250

• Nennspannung (max.) (VAC): 250

• Betriebsspannung (VDC): 250

• Betriebsspannung (VAC): 250

• Steckverbinder und Kodierungscode : A

• Primäre Produktfarbe : Grau

• Stiftdurchmesser : 1.59 mm [ .063 in ]

• Kontaktnennstrom (max.) (A): 13

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Leiterplatten-Halterungstyp : Montageschraube

• Gegensteckführungstyp : Kodiert

• Montagebohrungen : Mit

• Steckverriegelungstyp : Verriegelungsschnittstelle

• Panelmontagevorrichtung : Mit

• Steckverbinderbefestigungs-Typ : Leiterplatten-Befestigung

• Steckverbinderlänge : 39.24 mm [ 1.545 in ]

• Profilhöhe ab Leiterplatte : 35.48 mm [ 1.397 in ]

• Leiterplattendicke (empfohlen) : .78 – 2.36 mm [ .031 – .093 in ]

• Steckverbinderbreite : 55.12 mm [ 2.17 in ]

• Betriebstemperatur (max) : 125 °C [ 257 °F ]

• Betriebstemperaturbereich : '-55 – 125 °C [ -67 – 257 °F ]

• Geschirmt : Nein

• Stromkreis Anwendung : Strom und Signale

• IP-Schutzart : Nicht getestet

• Verpackungsmenge : 125
