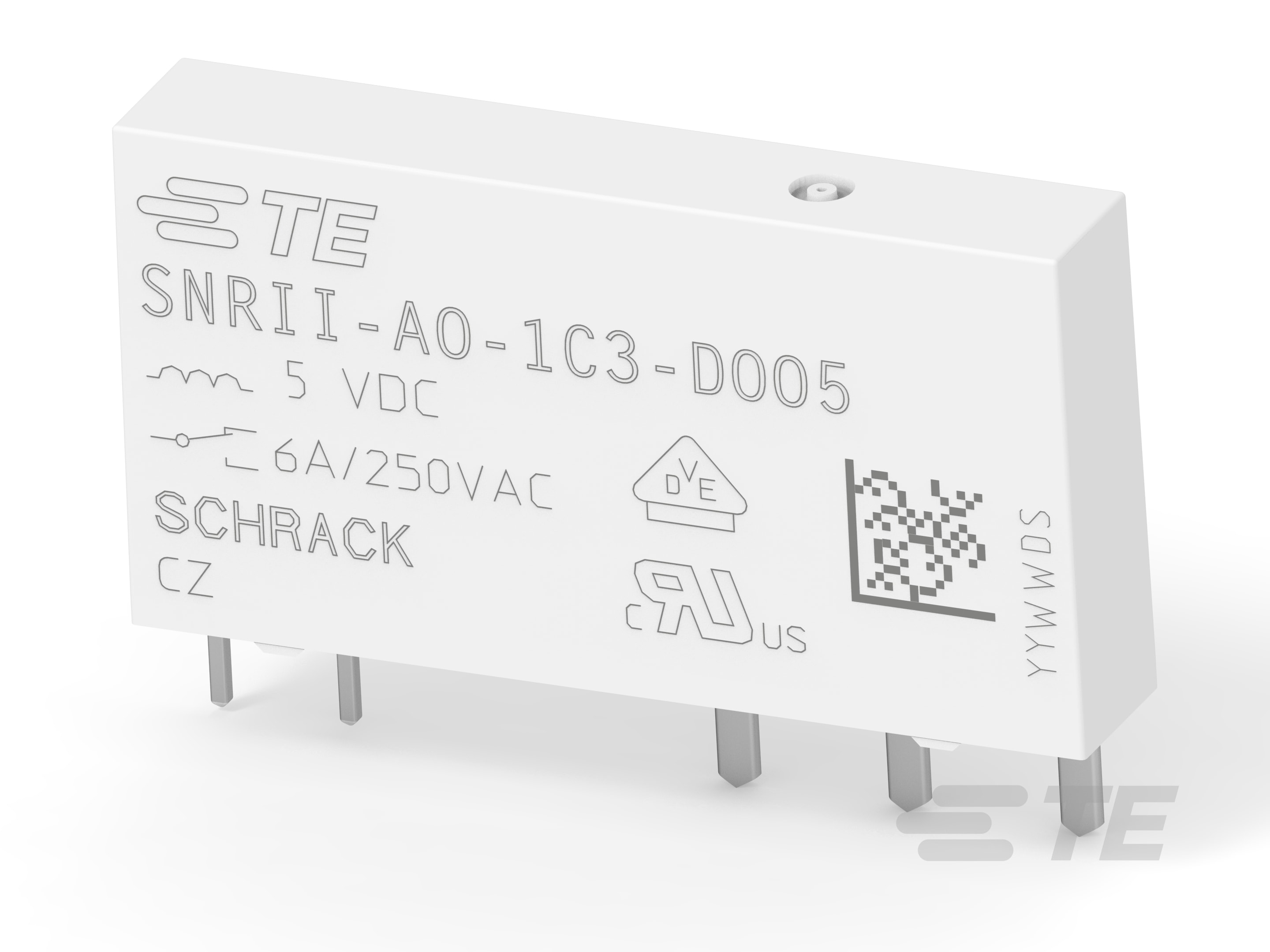

SCHRACK Slimline PCB Relay SNRII

SCHRACK Slimline PCB Relay SNRII-CAT-Z36-SNRII
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Relais-/Schütztyp : Universal-Leistungsrelais

  • Magnetspulensystem : monostabil

  • Kontaktanordnung : 1 Form C SPDT-CO

  • Stromform : DC

  • Kontaktnennstrom (A): 6

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Relais-/Schütztyp  Universal-Leistungsrelais

Konfigurationsmerkmale

  • Spulenklassifizierung  UL-Spulenisolation Klasse F

  • Kontaktanzahl der Pole  1

  • Kontaktanordnung  1 Form C SPDT-CO

Elektrische Kennwerte

  • Ausschaltstrom (A) 6

  • Kontaktbegrenzungs-Dauerstrom (A) 10

  • Kontaktumschaltlast (min.)  100mA @ 12V

  • Kontaktschaltspannung (max.) (VAC) 400

  • Kontaktbegrenzungs-Kurzzeitstrom (A) 6

  • Einschaltstrom (A) 10

  • Kontaktnennstrom (A) 6

  • Spulenspannung (VDC) 4.5 | 5 | 12 | 18 | 21 | 24 | 48 | 60

  • Kontaktnennspannung (VAC) 250

  • Spulenleistung DC (W) .17

  • Isolation im Neuzustand zwischen Kontakten und Spule (Vrms) 4000

Sonstige Eigenschaften

  • Produktgewicht  6 g [ .2116 oz ]

  • Gehäusetyp  flussmittelbeständig, automatisch lötfähig & waschbar

Klemmenmerkmale

  • Hauptleitungs-/Verbindungstyp  Lötstifte | Stecksockelstifte

  • Spulenanschluss-Typ  Lötstifte | Stecksockelstifte

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Leiterplattenmontage | Sockelmontage

Abmessungen

  • Produktbreite  5 mm [ .197 in ]

  • Produkthöhe  15 mm [ .59 in ]

  • Produktlänge  28 mm [ 1.102 in ]

Verwendungsbedingungen

  • Umgebungstemperatur (max.)  85 °C [ 185 °F ]

Betrieb/Anwendung

  • Magnetspulensystem  monostabil

  • Stromform  DC

Weitere

  • Höhe von - bis (mechanisch)  >14 – ≤16 mm [ >,551 – ≤,63 in ]

  • Länge (mechanisch)  >22 – ≤33 mm [ >0,866 – ≤1,299 in ]

  • Breite (mechanisch)  ≤7 mm [ ≤0,276 in ]
