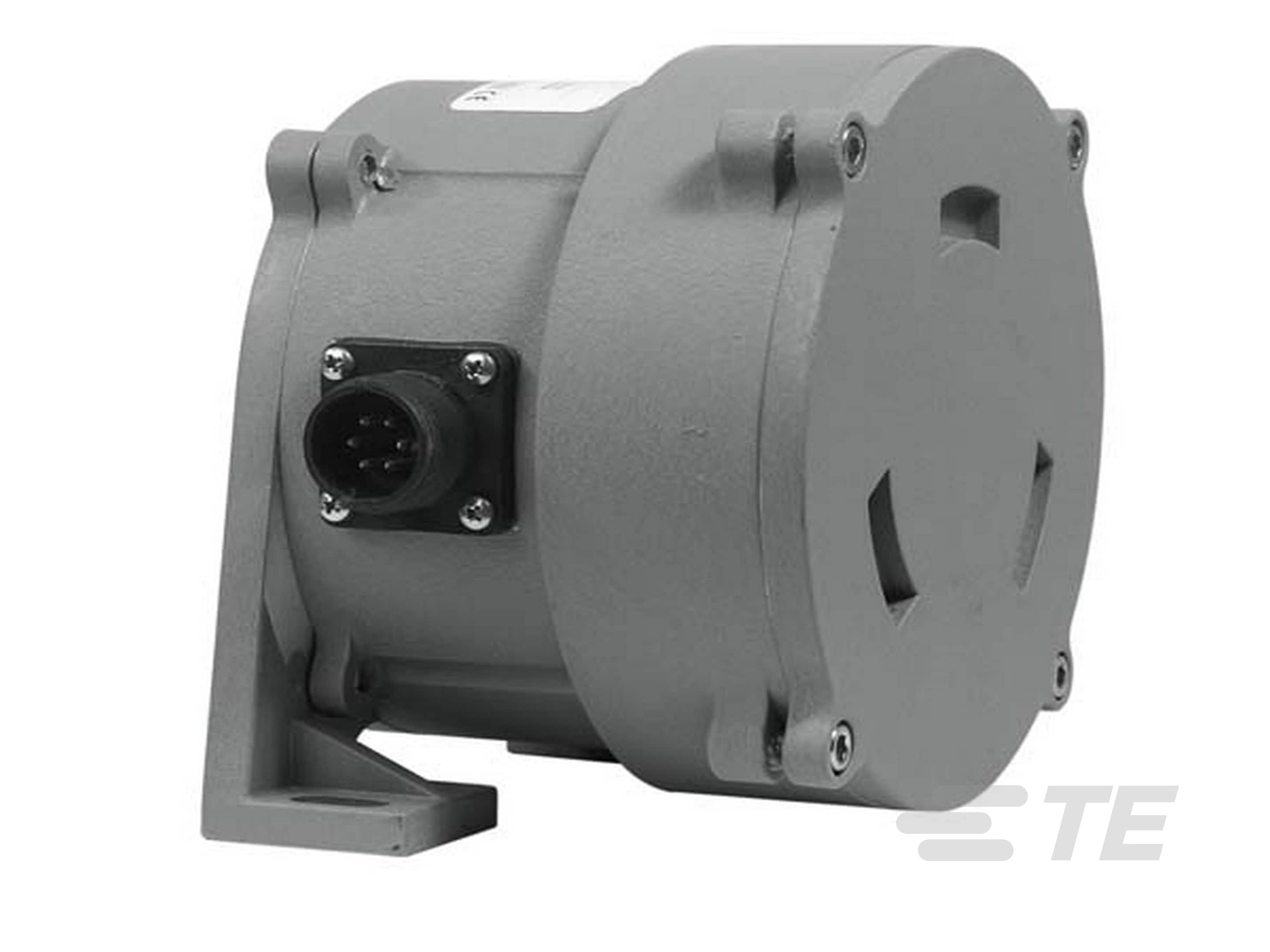

Einachsiger Neigungsmesser 240 Grad 4 bis 20 mA

MEAS

MEAS IT Serie

Das Modell IT9420 ist ein robuster und gleichzeitig minimalistischer Sensor, der die Neigungsposition durch ein Signal mit einer Stromstärke von 4–20 mA zurückmeldet.

Mehr Weniger

Datenblatt |

Kontakt aufnehmen

Produktmerkmale

Messprinzip : Potenziometer
Sensorgehäuse : Hybrid
Messachsen : Einzelachse
Messbereiche (°): '-15 – 105 | '-15 – 120 | '-15 – 30 | '-15 – 45 | '-15 – 60 | '-15 – 75 | '-15 – 90 | '-30 – 45 | '-30 – 60 | '-60 – 120 | '-60 – 60 | 0 – 105 | 0 – 120 | 0 – 45 | 0 – 60 | 0 – 75 | 0 – 90 | bis zu +/-90
Gehäusebreite (mm): 137,2

Erhältlich von

Produkt	TE Teilenr.:	Messbereiche	IP-Schutzart	Versorgungsspannung:	Elektrische Verbindung	EU RoHS-Konformität	EU ELV-Konformität
IT9420-090-000-1121	04-1044-5032	0 – 90 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-075-015-2150: CTO-11500000-18	20002776-00	'-15 – 75 °	IP67	8 – 34 VDC	Wasserdichtes Kabel, 100 ft	-	-
IT9420-090-090-1110	04-1044-0004	-	-	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-045-045-2121: CTO-11500000-18	20031393-00	-	-	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-075-075-2650: CTO-11500000-18	20031433-00	-	-	IP67	14 – 32 VDC	Wasserdichtes Kabel, 100 ft	-	-
IT9420-120-060-2561: CTO-11500000-18	20027263-00	'-60 – 120 °	IP68	14 – 32 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-000-120-1150: CTO-11500000-18	20031454-00	0 – 120 °	IP67	8 – 34 VDC	Wasserdichtes Kabel, 100 ft	-	-
IT9420-030-030-2110	04-1044-0122	-	-	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-030-030-1110	04-1044-0009	-	-	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-090-000-2110	04-1044-0331	0 – 90 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-090-090-1120	04-1044-0029	-	-	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-015-090-1570: CTO-11500000-18	20020985-00	'-15 – 90 °	IP68	14 – 32 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-045-030-1120	04-1044-0112	'-30 – 45 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-075-120-1120: CTO-11500000-18	20004459-00	-	-	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-030-030-1561: CTO-11500000-18	20026772-00	-	-	IP68	14 – 32 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-000-090-2570	10209612-00	bis zu +/-90 °	IP68	14 – 32 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-105-015-2571: CTO-11500000-18	20032734-00	'-15 – 105 °	IP68	14 – 32 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-060-015-1561: CTO-11500000-18	20032845-00	'-15 – 60 °	IP68	14 – 32 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-045-015-1160	04-1044-0275	'-15 – 45 °	IP68	8 – 34 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-015-030-1220	04-1044-0272	'-15 – 30 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-030-015-1120	04-1044-0273	'-15 – 30 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-060-000-1540	04-1044-5028	0 – 60 °	IP67	14 – 32 VDC	25-ft-Instrumentierungskabel	-	-
IT9420-060-000-1151	10214789-00	0 – 60 °	IP67	8 – 34 VDC	Wasserdichtes Kabel, 100 ft	-	-
IT9420-000-090-1610: CTO-11500000-18	20032889-00	bis zu +/-90 °	IP67	14 – 32 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-000-060-1120: CTO-11500000-18	20029357-00	0 – 60 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-045-015-1150: CTO-11500000-18	20031085-00	'-15 – 45 °	IP67	8 – 34 VDC	Wasserdichtes Kabel, 100 ft	-	-
IT9420-060-000-1141: CTO-11500000-18	20002775-00	0 – 60 °	IP67	8 – 34 VDC	25-ft-Instrumentierungskabel	-	-
IT9420-000-090-1221	04-1044-5033	bis zu +/-90 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-045-015-1110	04-1044-5035	'-15 – 45 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-000-120-2110	10213725-00	0 – 120 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-030-030-2561: CTO-11500000-18	20026715-00	-	-	IP68	14 – 32 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-060-015-2120	04-1044-0149	'-15 – 60 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-045-000-1111	04-1044-0090	0 – 45 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-105-000-1111	04-1044-0120	0 – 105 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-120-120-1141	04-1044-0279	-	-	IP67	8 – 34 VDC	25-ft-Instrumentierungskabel	-	-
IT9420-015-030-2120	10207131-00	'-15 – 30 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-015-105-2671: CTO-11500000-18	20032735-00	'-15 – 105 °	IP68	14 – 32 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-060-060-1270: CTO-11500000-18	20006741-00	'-60 – 60 °	IP68	8 – 34 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-030-030-1141	04-1044-0265	-	-	IP67	8 – 34 VDC	25-ft-Instrumentierungskabel	-	-
IT9420-105-000-1161	10214380-00	0 – 105 °	IP68	8 – 34 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-075-000-1110	04-1044-0014	0 – 75 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-075-015-1110: CTO-11500000-18	20019271-00	'-15 – 75 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-090-090-1161: CTO-11500000-18	20009166-00	-	-	IP68	8 – 34 VDC	10-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-060-030-1150: CTO-11500000-18	20032959-00	'-30 – 60 °	IP67	8 – 34 VDC	Wasserdichtes Kabel, 100 ft	-	-
IT9420-030-015-2110: CTO-11500000-18	20014403-00	'-15 – 30 °	IP67	8 – 34 VDC	6-Poliger Stecker Kunststoff	-	-
IT9420-105-000-1171	10214345-00	0 – 105 °	IP68	8 – 34 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-030-030-1170	04-1044-5029	-	-	IP68	8 – 34 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-
IT9420-120-060-2220: CTO-11500000-18	20023354-00	'-60 – 120 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-015-075-1120: CTO-11500000-18	20025726-00	'-15 – 75 °	IP67	8 – 34 VDC	10-ft-Kabel, wasserdicht	-	-
IT9420-045-045-2670: CTO-11500000-18	20026069-00	-	-	IP68	14 – 32 VDC	100-ft-Kabel, druckgeprüft und wasserdicht	-	-

Übersicht

Dieses Gerät vereint die herausragende Linearität und Auflösung eines Kunststoffhybrid-Potenziometers mit einem 4- bis 20-mA-Ausgangssignal. Darüber hinaus sind Spanne und Nullpunkt über Zugangsöffnungen im Gehäuse einstellbar. Dieser innovative Sensor von Celesco ist für die Einhaltung der NEMA-4- und IP67-Standards ausgelegt und steht mit vollständigen Hubbereichen von 1/4 bis 50 Umdrehungen zur Verfügung.

VORTEILE

Drehpositionssensor für die Industrie
Absolute Drehposition für bis zu 50 Umdrehungen
Gehäuseausführungen aus Aluminium oder Edelstahl
IP68/NEMA 6
Zertifizierung für Gefahrenbereiche

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Sensorgehäuse Hybrid
Schnittstellen-Signaltyp Analog

Konfigurationsmerkmale

Elektrische Verbindung 100-ft-Kabel, druckgeprüft und wasserdicht | 10-ft-Kabel, druckgeprüft und wasserdicht | 10-ft-Kabel, wasserdicht | 25-ft-Instrumentierungskabel | 6-Poliger Stecker Kunststoff | Wasserdichtes Kabel, 100 ft

Elektrische Kennwerte

Analogschnittstelle – Strom (mA) 4 – 20
Versorgungsspannung: (VDC) 8 – 34 | 14 – 32

Sonstige Eigenschaften

Produktausrichtung Horizontal

Abmessungen

Auflösung (°) nahezu unbegrenzt
Messbereiche (°) '-15 – 105 | '-15 – 120 | '-15 – 30 | '-15 – 45 | '-15 – 60 | '-15 – 75 | '-15 – 90 | '-30 – 45 | '-30 – 60 | '-60 – 120 | '-60 – 60 | 0 – 105 | 0 – 120 | 0 – 45 | 0 – 60 | 0 – 75 | 0 – 90 | bis zu +/-90
Gehäusebreite (mm) 137,2
Genauigkeit (°) Bis zu +/- 1

Verwendungsbedingungen

Betriebstemperaturbereich '-34 – 90 °C [ '-30 – 194 °F ]
Messprinzip Potenziometer

Betrieb/Anwendung

Output-Schnittstelle Analog

Industriestandards

IP-Schutzart IP67 | IP68

Weitere

Messachsen Einzelachse
