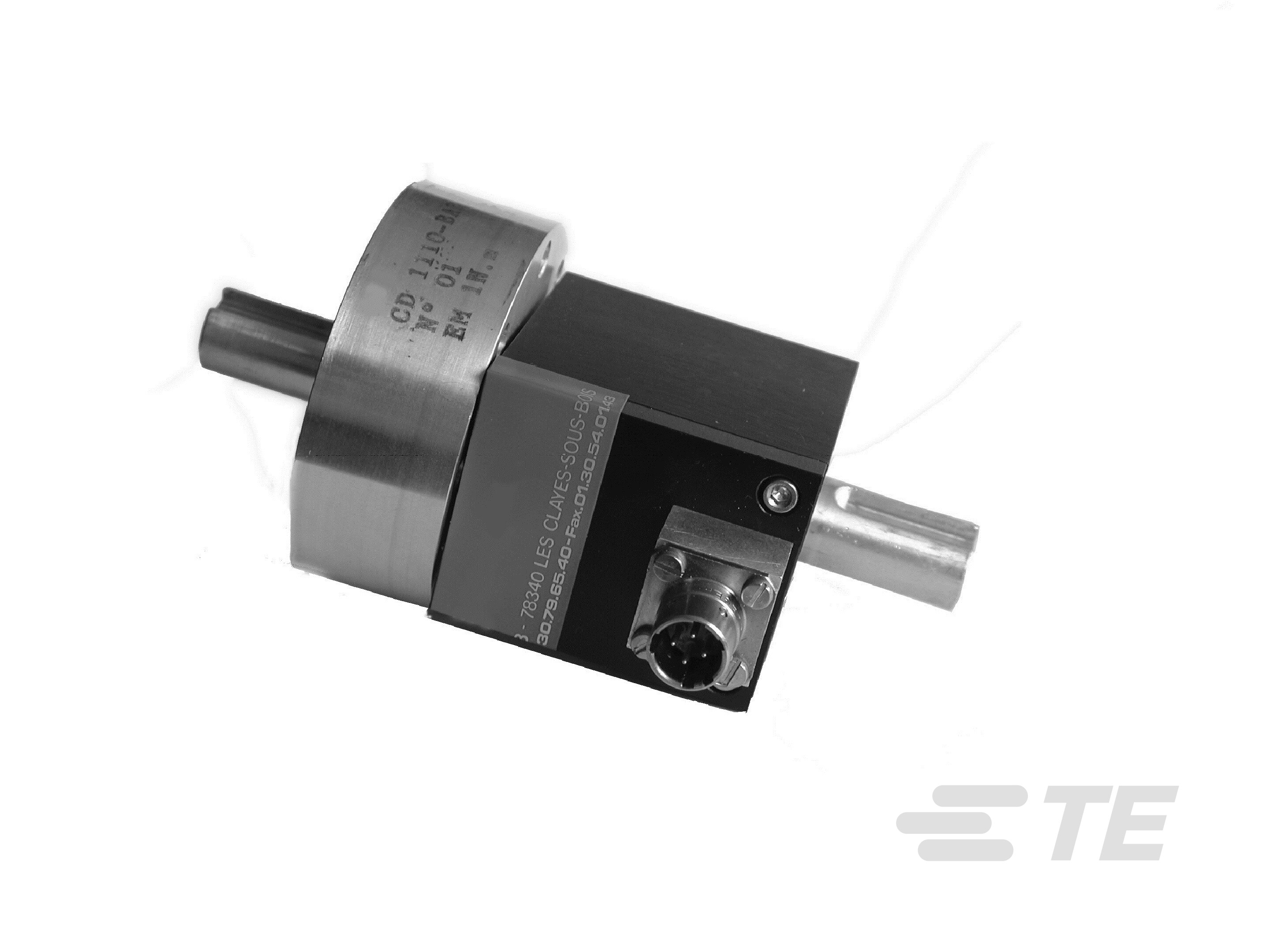

DYNAMISCHER DREHMOMENTSENSOR MIT ANSCHLÄGEN

DYNAMISCHER DREHMOMENTSENSOR MIT ANSCHLÄGEN-CAT-TOR0003
  • MEAS
Die CD1110 Serie von dynamischen Drehmomentsensoren ermöglicht äußerst niedrige Betriebsbereiche. Mechanische Anschläge erlauben eine zehnfache Überlast der Vollaussteuerung.
Mehr Weniger

Produktmerkmale

  • Drehmomentsensor – Typ : Dynamische Drehmomentsensoren

  • Kraftrichtung : Gegen den Uhrzeigersinn, Im Uhrzeigersinn

  • Endbereich (Nm): .05 – 2

  • Endbereich (lbf): .04 – 1.6

  • Drehzahl (RPM): 2000

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Übersicht

Das robuste Design ermöglicht präzise bidirektionale Drehmomentmessungen bei rotierenden Komponenten bis 2000 U/min. Der CD1110 kann optional mit einem On-Board-Verstärker ausgestattet werden, um einen hohen Spannungsausgangspegel bereitzustellen. Die Signal-verstärkung erfolgt vor der Übertragung über die Schleif-ringbaugruppe, sodass das von den Kontakten erzeugte Rauschen eliminiert wird. Es ist auch möglich, das verbleibende Reibungsmoment des Kontakts zu beseitigen, indem das Sensorelement des Messumformers im direkten Kontakt mit

dem zu messenden Drehmoment platziert wird. Dank langjähriger Erfahrung in der Entwicklung und Fertigung von Sensoren arbeitet Measurement Specialties, Inc. häufig mit den Kunden zusammen, um Sensoren für bestimmte Anwendungen und Prüfumgebungen zu entwickeln und anzupassen.



Zusätzlich bieten wir vollständige Fertigsysteme für Ihre spezifischen Anforderungen an. Die abgestimmten Komponenten (Sensor, Netzteil, Verstärker und digitale Anzeige) sind formatiert, kalibriert und sofort einsatzbereit.

Vorteile

  • Kupplungen mit Passfederwelle
  • Bereich von ±0,05 bis ±2 Nm
  • Integrierte mechanische Anschläge
  • Aluminium
  • Kabeleinführung oder Steckverbinderausgang
  • Auf Anfrage integrierter Verstärker

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Drehmomentsensor – Typ  Dynamische Drehmomentsensoren

Elektrische Kennwerte

  • Endbereich (Nm) .05 – 2

  • Endbereich (lbf) .04 – 1.6

  • Drehmomentsensor – Versorgungsspannung (VDC) 10, 10 – 30, 15

Signalmerkmale

  • Ausgangssignal  ±2 mV/V, ±2 V, ±5 V, ±5 V

Verwendungsbedingungen

  • Betriebstemperaturbereich  -20 – 80 °C [ -4 – 176 °F ]

Betrieb/Anwendung

  • Drehzahl (RPM) 2000

Weitere

  • Kraftrichtung  Gegen den Uhrzeigersinn, Im Uhrzeigersinn

  • Drehmomentsensor – Genauigkeit (% of FS) ±.25

Referenznummer

  • TE-interne Teilenummer CAT-TOR0003
