Fühler für Direkteintauchen mit Schraubanschluss (konfigurierbares Produkt)

Fühler für Direkteintauchen mit Schraubanschluss (konfigurierbares Produkt)-CAT-RTD0028
  • MEAS
|
  • MEAS 111M

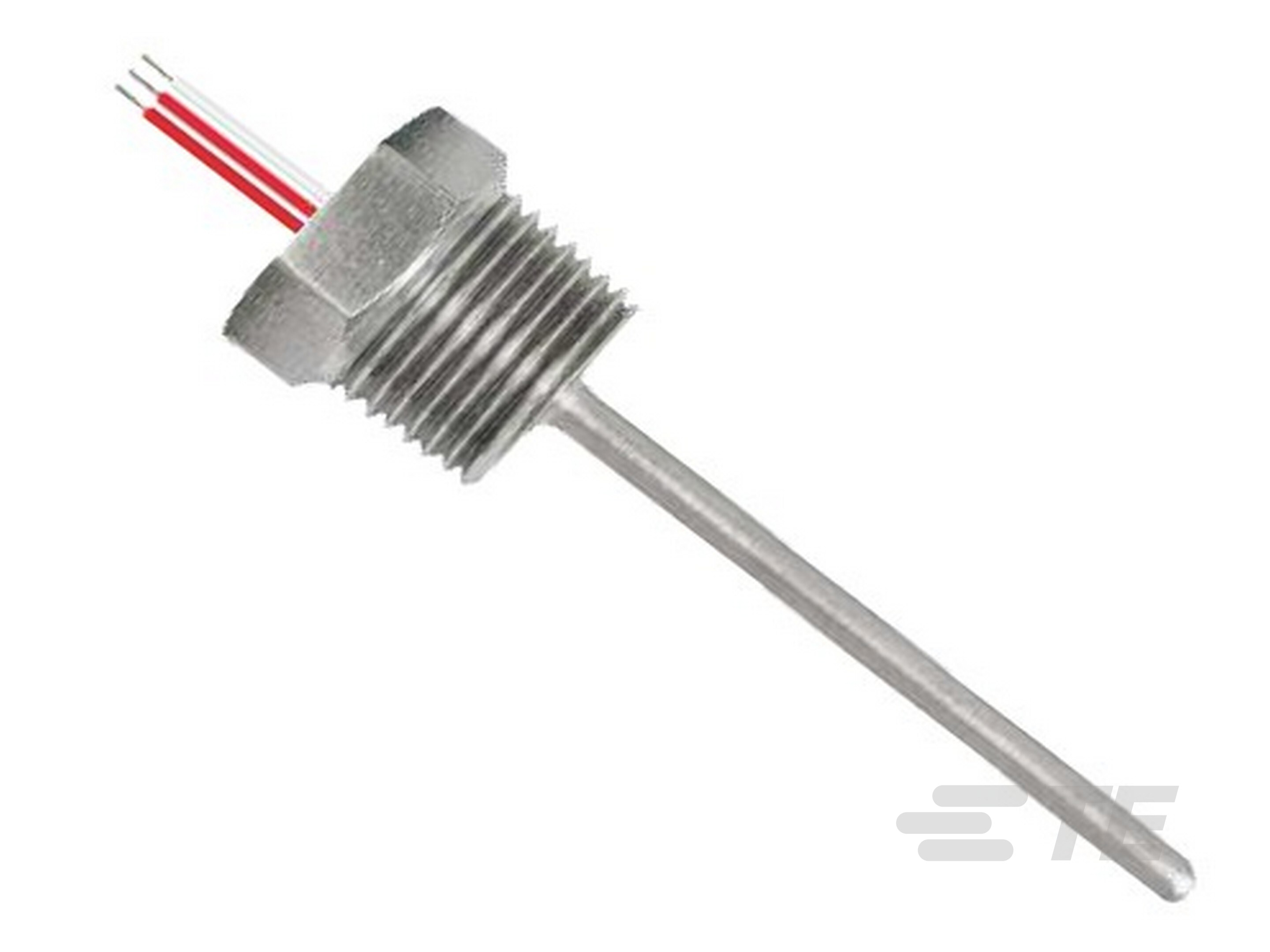

Der Fühler mit Prozessschraubanschluss für Direkteintauchen der 111 Serie verfügt über eine Edelstahlhülse und eine Schweißverbindung des Typs 1/8" NPT, 1/4" NPT, 3/8" NPT, 1/2" NPT oder 3/4" NPT. Dieses konfigurierbare Produkt bietet Optionen für den Elementtyp, die Genauigkeit, die Zuleitungsdrahtkonfiguration, die Hülsenabmessungen, die Gewindeausrichtung und die Prozess- und Kontrollgewinde.
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • RTD-Sensortyp : Tauchsonde

  • Elementtyp : Dünnschicht | Spulenwiderstand

  • Elementmaterial : Kupfer | Platin

  • Leitungsdraht-Ausführung : PTFE-isoliert

  • Betriebstemperatur (max) : 250 °C [ 482 °F ]

Erhältlich von

LADD Inc
Übersicht

Die Standardverbindung besitzt einen einfachen Prozess-Sechskantschraubanschluss. Eine umgekehrte Gewindeoption ist verfügbar, mit einem einfachen Kontroll-Sechskantschraubanschluss. Die Sensoren sind mit Einzel- oder Doppelelementen erhältlich und eignen sich ideal für die Prozessindustrie, in der das Eintauchen in die Anwendung unerlässlich ist.

Leistungsmerkmale

  • Hülsenausführungen: Edelstahl
  • Optionen für Platin-, Kupfer- oder Nickelelemente
  • Teflon-Drahtisolierung
  • Versilberte oder kupferbeschichtete Leiterdrahtverseilung
  • 0,125 Zoll, 0,188 Zoll, 0,250 Zoll Hülsendurchmesser

Anwendungen

Leistungsspezifikationen

Wiederholgenauigkeit: weniger als ±0,06 % Änderung des Eispunktwiderstands nach 10 aufeinanderfolgenden Zyklen zwischen Eispunkt und 250 °C.

Langzeitstabilität:  weniger als ±0,2 % Eispunkt-Widerstandsverschiebung nach 1.000 Stunden bei 250 °C.

Selbsterhitzung: 10 mW/C in Wasser mit einer Bewegung von 3 Fuß/Sekunde

Nenndruck: 1.500 PSI

Isolationswiderstand: 1.000 Megaohm bei 500 V für die Drähte zum Gehäuse

Schwingung: Hält 5 bis 500 Hz bei einem Spitzenwert von 3 g für 3 Stunden stand. Entspricht ASTM E 644, Abschnitt 10.

Stöße: Hält einem Sinuswellenspitzenwert von 50 g während 11 Millisekunden stand. Entspricht ASTM E 644, Abschnitt 11.

RTD-Temperaturgenauigkeit

Standardtoleranzen bei 0 °C

Elementmaterial TCR ±.06% ±0.12% ±0.2% ±0.5%
Platin 0.00385 0,15 °C, 0,06 Ω 0,30 °C, 0,12 Ω 0,50 °C, 0,19 Ω 1,20 °C, 0,46 Ω
Platin 0.00392 k. A. k. A. k. A. 1,20 °C, 0,46 Ω
Kupfer 0.00427 k. A. k. A. 0,71 °C, 0,028 Ω 1,49 °C, 0,58 Ω
Nickel 0.00672 k. A. k. A. k. A. 0,85 °C, 0,68 Ω
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Anschlusskopf-Typ  keine

  • Widerstandstoleranz bei Bezugstemperatur  1000 Ohm ±0,06 % bei 0 °C | 100 Ohm ±0,06 % bei 0 °C | 100 Ohm ±0,5 % bei 0 °C | 100 Ohm ±12 % bei 0 °C | 10 Ohm ±2 % bei 25 °C

  • Gehäuseform  Edelstahlsonde

  • RTD-Sensortyp  Tauchsonde

  • Elementtyp  Dünnschicht | Spulenwiderstand

  • Elementmaterial  Kupfer | Platin

  • Leitungsdraht-Ausführung  PTFE-isoliert

Konfigurationsmerkmale

  • Drahtkonfiguration  2 Draht Einzel (Rot/Weiß) | 3 Draht Doppel (Rot / Rot / Weiß & Schwarz / Grün / Grün) | 3 Draht einzeln (Rot / Rot / Weiß) | 4 Drähte einzeln (Rot/Rot/Weiß/Weiß)

Sonstige Eigenschaften

  • Gewinderichtung  frontseitig

  • Mantellänge (mm) 38 | 152 | 203 | 304 | 609

  • Mantellänge (in) 1 | 6 | 8 | 12 | 24

  • Eintauchlänge (mm) 38 | 152 | 203 | 304 | 609

  • Eintauchlänge (in) 1 | 6 | 8 | 12 | 24

Montage und Anschlusstechnik

  • Gewindegröße  1/4 NPT | 1/8 NPT

Abmessungen

  • Zuleitungsdrahtlänge (mm) 152,4 | 203,2 | 304,8 | 914,4

  • Zuleitungsdrahtlänge (in) 6 | 8 | 12 | 36

  • Drahtgröße (AWG) 22 | 26 | 28

  • Kabelmantel-Außendurchmesser (mm) 3,18 | 4,76 | 6,35

  • Kabelmantel-Außendurchmesser (in) 0,125 | 0,25 | 0,188

Verwendungsbedingungen

  • Temperaturkoeffizient (Ω/°C) 0,00385 | 0,00427

  • Betriebstemperatur (max)  250 °C [ 482 °F ]

Weitere

  • Mantelausführung  Standard-Edelstahl
