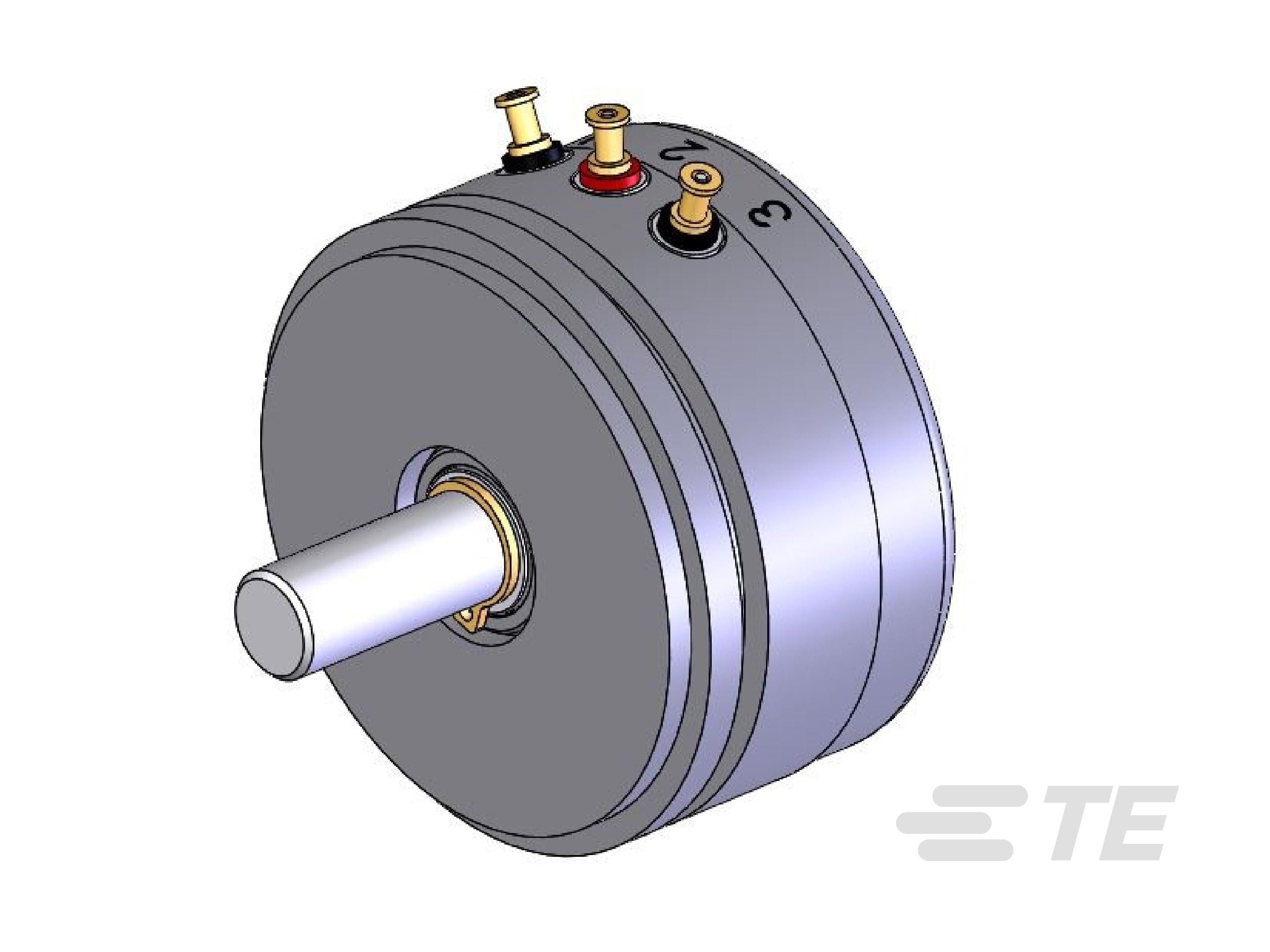

1 7/16" Potentiometer mit Servohalterung

1 7/16
  • MEAS
|
  • MEAS 6015
Die 340-Grad-Drehweggeber der Serie 6015 zur 1-7/16-Zoll-Servo-Montage sind in verschiedenen nichtlinearen Konizitäten, als mehrteilige Komponenten und mit unterschiedlichen Winkelbereichen erhältlich; alle Varianten zeichnen sich durch ihre Zuverlässigkeit aus.
Mehr Weniger

Produktmerkmale

  • Positionssensor – Produkttyp : 6015 - Potentiometer

  • Gehäusedurchmesser (in): 1,437

  • Aktiver elektrischer Winkel (°): 340

  • Versorgungsspannungsbereich (VDC): 3,3 – 48

  • Nichtlinearität (%): ±,5

Erhältlich von

LADD Inc
Übersicht

Vorteile

  • Geringerer Platzbedarf (1-7/16" Durchmesser)
  • Höhere Zuverlässigkeit
  • Auflösung
  • Signalglätte
  • Spezialoptionen für Linearität
  • Optionale mechanische Anschläge
  • Lange Lebensdauer
  • Unterschiedliche nichtlineare Konizitäten, mehrteilige Komponenten, Winkelbereiche, besonderer Gesamtwiderstand

Spezifikationen

  • Drehpositionssensor für die Industrie und das Militär
  • Mindestanzahl Drehbetätigungen: 100 × 106
  • Eloxiertes Aluminiumgehäuse
  • Welle und Kugellager aus Edelstahl
  • Allgemeine Anforderungen IAW MIL-PRF-39023
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Weitere

  • Lagertyp  ABEC 3 Genauigkeit

  • Nichtlinearität (%) ±,5

  • Nichtwiederholbarkeit und Hysterese  Mechanisches Spiel < .1°

  • Drehmoment (in-lbs) .3

  • EU RoHS-Konformität  Konform

Verwendungsbedingungen

  • Ausgangs-Temperaturkoeffizient (ppm/°C) 400

  • Betriebstemperaturbereich  -85 – 257 °C [ -85 – 257 °F ]

Elektrische Kennwerte

  • Widerstandswert (Ω) 2, 5, 10

  • Nennleistung (W) 1.5

  • Versorgungsspannungsbereich (VDC) 3,3 – 48

Sonstige Eigenschaften

  • Produktgewicht (oz) 2

  • Aktiver elektrischer Winkel (°) 340

Konfigurationsmerkmale

  • Elektrische Verbindung  Vergoldete Messingklemmen

Produktmerkmale

  • Positionssensor – Produkttyp  6015 - Potentiometer

Gehäusemerkmale

  • Gehäusedurchmesser (in) 1,437

Betrieb/Anwendung

  • Ausgangssignal-Typ  Ratiometrisch (0-V-Versorgung)

Abmessungen

  • Wellendurchmesser  6.35 mm [ .25 in ]

Referenznummer

  • TE-interne Teilenummer CAT-RDP0014
