Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

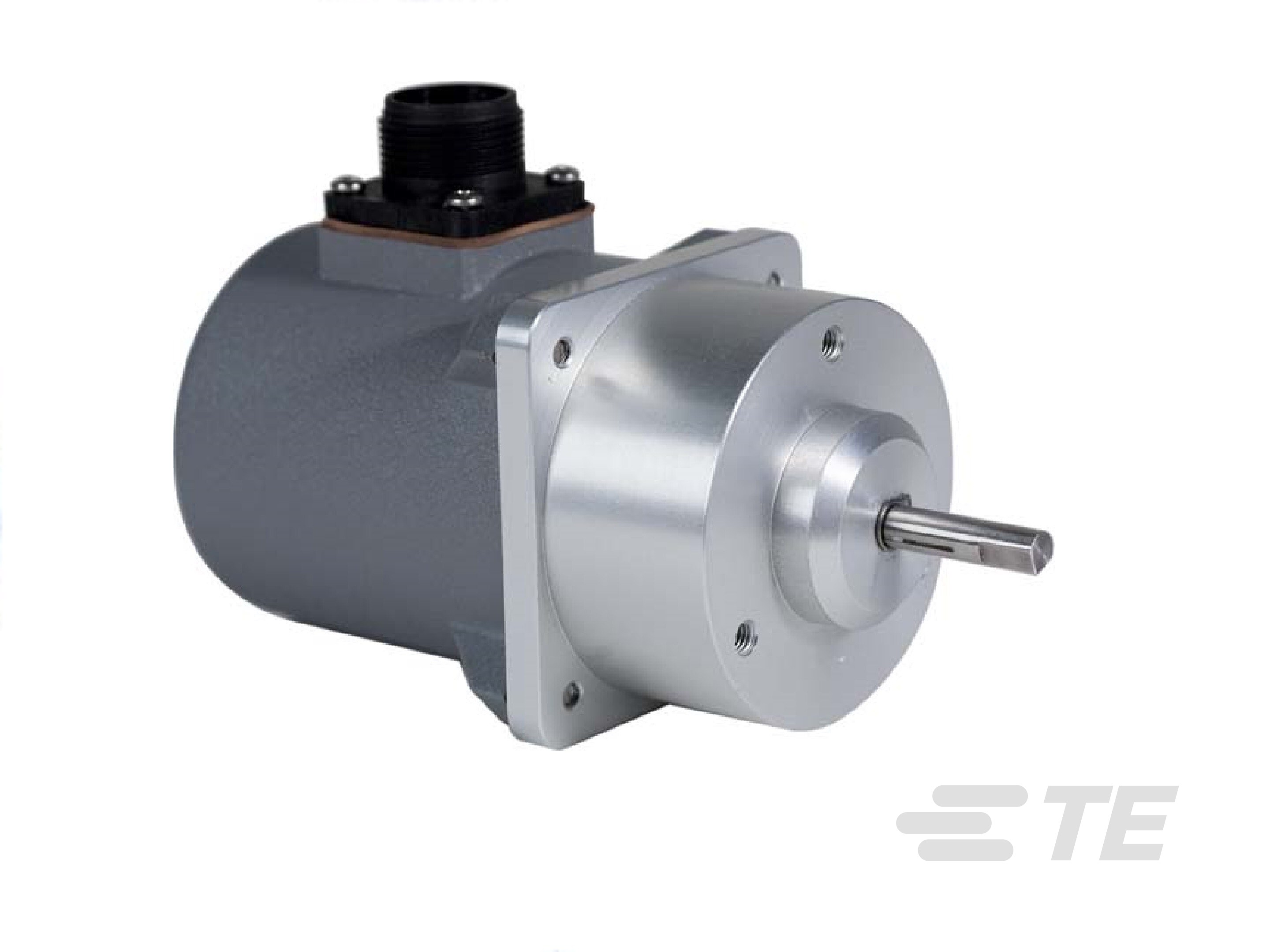

0–10 VDC Industrieller Dreh-Wegaufnehmer | RT8510-Serie

MEAS

RT8510

Der Messumformer der RT8510-Serie kann mit einer ungeregelten Versorgungsspannung von 14,5 bis 40 VDC betrieben werden und liefert dabei über seinen gesamten Messbereich – von 1/8 Umdrehung bis zu 200 Umdrehungen – ein geregeltes Ausgangssignal. Nullpunkt- und Spannweitenabgleich sowie ein potentiometrischer Sensor, der ein absolutes Rückkopplungssignal liefert, das von einem Spannungsausfall unbeeinflusst bleibt. Gehäuse mit NEMA-Einstufung.

Mehr Weniger

Datenblatt |

Kontakt aufnehmen

Produktmerkmale

Positionssensor – Produkttyp : Industrielles Drehpotentiometer
Gehäusedurchmesser : 63,2 mm [ 2,49 in ]
Versorgungsspannungsbereich (VDC): 10,5 – 40 | 14,5 – 40
Eingangsstrom (mA): 10
Nichtlinearität (%): 0,15 | 0,2 | 0,5 | 1,25

Erhältlich von

Produkt	TE Teilenr.:	Versorgungsspannungsbereich	Nichtlinearität	Ausgangssignaldetails	Wellendurchmesser	EU RoHS-Konformität
RT8510-0100-132-1120	04-1298-0002	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0010-211-1160	04-1298-0005	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0R25-211-1160	04-1298-0006	14,5 – 40 VDC	1,25 %	0 – 10 VDC	6.35 mm	-
RT8510-0020-111-1130	04-1298-0007	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0001-121-1110	04-1298-0023	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6 mm	-
RT8510-0001-111-1130	04-1298-0034	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0001-132-1130	04-1298-0037	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0R50-121-1210	04-1298-0042	14,5 – 40 VDC	0,5 %	10 – 0 VDC	6 mm	-
RT8510-0003-132-1140	04-1298-0049	14,5 – 40 VDC	0,2 %	0 – 10 VDC	6.35 mm	-
RT8510-0005-111-1110	04-1298-0053	14,5 – 40 VDC	0,2 %	0 – 10 VDC	6.35 mm	-
RT8510-R125-111-1110	04-1298-0054	14,5 – 40 VDC	1,25 %	0 – 10 VDC	6.35 mm	-
RT8510-0001-111-1120	04-1298-0066	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0002-111-1130	04-1298-0068	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0005-111-1130	04-1298-0069	14,5 – 40 VDC	0,2 %	0 – 10 VDC	6.35 mm	-
RT8510-0050-111-1130	04-1298-0070	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0R50-111-1240	04-1298-0076	14,5 – 40 VDC	0,5 %	10 – 0 VDC	6.35 mm	-
RT8510-0R25-111-1240	04-1298-0077	14,5 – 40 VDC	1,25 %	10 – 0 VDC	6.35 mm	-
RT8510-0001-122-1110	04-1298-0078	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6 mm	-
RT8510-0010-131-1130	04-1298-0080	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0R50-142-1110	04-1298-0102	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6 mm	-
RT8510-0020-132-1130	04-1298-0111	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0001-111-1110	04-1298-0115	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0R50-111-1110	04-1298-0135	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0R50-111-1130	04-1298-0140	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0001-112-1350	04-1298-0150	10,5 – 40 VDC	0,5 %	0 – 5 VDC	6.35 mm	-
RT8510-0R50-132-1310	04-1298-0161	10,5 – 40 VDC	0,5 %	0 – 5 VDC	6.35 mm	-
RT8510-0010-131-1120	04-1298-0166	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0200-111-1210	04-1298-0167	14,5 – 40 VDC	0,15 %	10 – 0 VDC	6.35 mm	-
RT8510-0080-121-1110	04-1298-0181	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6 mm	-
RT8510-0005-121-1110	04-1298-0182	14,5 – 40 VDC	0,2 %	0 – 10 VDC	6 mm	-
RT8510-0010-211-1170	04-1298-0183	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0100-121-1310	04-1298-0186	10,5 – 40 VDC	0,15 %	0 – 5 VDC	6 mm	-
RT8510-0003-111-1130	04-1298-0195	14,5 – 40 VDC	0,2 %	0 – 10 VDC	6.35 mm	-
RT8510-R125-132-1160	04-1298-0198	14,5 – 40 VDC	1,25 %	0 – 10 VDC	6.35 mm	-
RT8510-0010-111-1110	04-1298-0206	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0R25-132-1160	04-1298-0208	14,5 – 40 VDC	1,25 %	0 – 10 VDC	6.35 mm	-
RT8510-0001-131-1130	04-1298-0210	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0020-132-1150	04-1298-0217	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0020-132-1110	04-1298-0220	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-0002-112-1230	04-1298-0223	14,5 – 40 VDC	0,5 %	10 – 0 VDC	6.35 mm	-
RT8510-0001-141-1140	04-1298-0230	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6 mm	-
RT8510-0001-232-1240	04-1298-0237	14,5 – 40 VDC	0,5 %	10 – 0 VDC	6.35 mm	-
RT8510-0010-131-1110	04-1298-0242	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6.35 mm	-
RT8510-R125-111-1230	04-1298-0246	14,5 – 40 VDC	1,25 %	10 – 0 VDC	6.35 mm	-
RT8510-0R50-112-1210	04-1298-0250	14,5 – 40 VDC	0,5 %	10 – 0 VDC	6.35 mm	-
RT8510-R125-121-1310	04-1298-0252	10,5 – 40 VDC	1,25 %	0 – 5 VDC	6 mm	-
RT8510-0001-142-1130	04-1298-0256	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6 mm	-
RT8510-0030-121-1110	04-1298-0258	14,5 – 40 VDC	0,15 %	0 – 10 VDC	6 mm	-
RT8510-0002-111-1110	04-1298-0262	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6.35 mm	-
RT8510-0R50-121-1120	04-1298-0264	14,5 – 40 VDC	0,5 %	0 – 10 VDC	6 mm	-

Übersicht

Eigenschaften

Drehpositionssensor für die Industrie
Absolute Drehposition bis zu 200 Umdrehungen
Gehäuseausführungen aus Aluminium oder Edelstahl 303
Gehäuse nach NEMA 4 / 4X / 6, IP 67/68
Einhaltung der Normen EN 50081-2 / EN 50082-2 hinsichtlich Störaussendung und Störfestigkeit

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Positionssensor – Produkttyp Industrielles Drehpotentiometer

Konfigurationsmerkmale

Elektrische Verbindung 100-ft-Kabel, druckgeprüft und wasserdicht | 10-ft-Kabel, druckgeprüft und wasserdicht | 10-ft-Kabel, wasserdicht | 25-ft-Instrumentierungskabel | 6-Poliger Stecker Kunststoff | Stecker 6-polig Metall | Wasserdichtes Kabel, 100 ft

Elektrische Kennwerte

Versorgungsspannungsbereich (VDC) 10,5 – 40 | 14,5 – 40
Eingangsstrom (mA) 10
Ausgangsimpedanz (Ω) 1K

Sonstige Eigenschaften

Produktgewicht (g) 1361 | 2722
Produktgewicht (oz) 48 | 96

Gehäusemerkmale

Gehäusedurchmesser 63,2 mm [ 2,49 in ]

Abmessungen

Wellendurchmesser (mm) 6 | 6.35
Wellendurchmesser (in) 0,236 | .25

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 90 °C [ -40 – 194 °F ]

Betrieb/Anwendung

Ausgangssignaldetails 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC

Weitere

Nichtlinearität (%) 0,15 | 0,2 | 0,5 | 1,25
Nichtwiederholbarkeit und Hysterese .05
Drehmoment (in-lbs) 32

Literatur

Datenblätter/Katalogseiten

RT8510 pdf Englisch

0–10 VDC Industrieller Dreh-Wegaufnehmer | RT8510-Serie

Produktmerkmale

Positionssensor – Produkttyp : Industrielles Drehpotentiometer

Gehäusedurchmesser : 63,2 mm [ 2,49 in ]

Versorgungsspannungsbereich (VDC): 10,5 – 40 | 14,5 – 40

Eingangsstrom (mA): 10

Nichtlinearität (%): 0,15 | 0,2 | 0,5 | 1,25

Eigenschaften

Produktmerkmale

Positionssensor – Produkttyp Industrielles Drehpotentiometer

Konfigurationsmerkmale

Elektrische Verbindung 100-ft-Kabel, druckgeprüft und wasserdicht | 10-ft-Kabel, druckgeprüft und wasserdicht | 10-ft-Kabel, wasserdicht | 25-ft-Instrumentierungskabel | 6-Poliger Stecker Kunststoff | Stecker 6-polig Metall | Wasserdichtes Kabel, 100 ft

Elektrische Kennwerte

Versorgungsspannungsbereich (VDC) 10,5 – 40 | 14,5 – 40

Eingangsstrom (mA) 10

Ausgangsimpedanz (Ω) 1K

Sonstige Eigenschaften

Produktgewicht (g) 1361 | 2722

Produktgewicht (oz) 48 | 96

Gehäusemerkmale

Gehäusedurchmesser 63,2 mm [ 2,49 in ]

Abmessungen

Wellendurchmesser (mm) 6 | 6.35

Wellendurchmesser (in) 0,236 | .25

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 90 °C [ -40 – 194 °F ]

Betrieb/Anwendung

Ausgangssignaldetails 0 – 10 VDC | 0 – 5 VDC | 10 – 0 VDC

Weitere

Nichtlinearität (%) 0,15 | 0,2 | 0,5 | 1,25

Nichtwiederholbarkeit und Hysterese .05

Drehmoment (in-lbs) 32
