Ratiometrischer Drehweggeber

Ratiometrischer Drehweggeber-CAT-RDP0001
  • MEAS

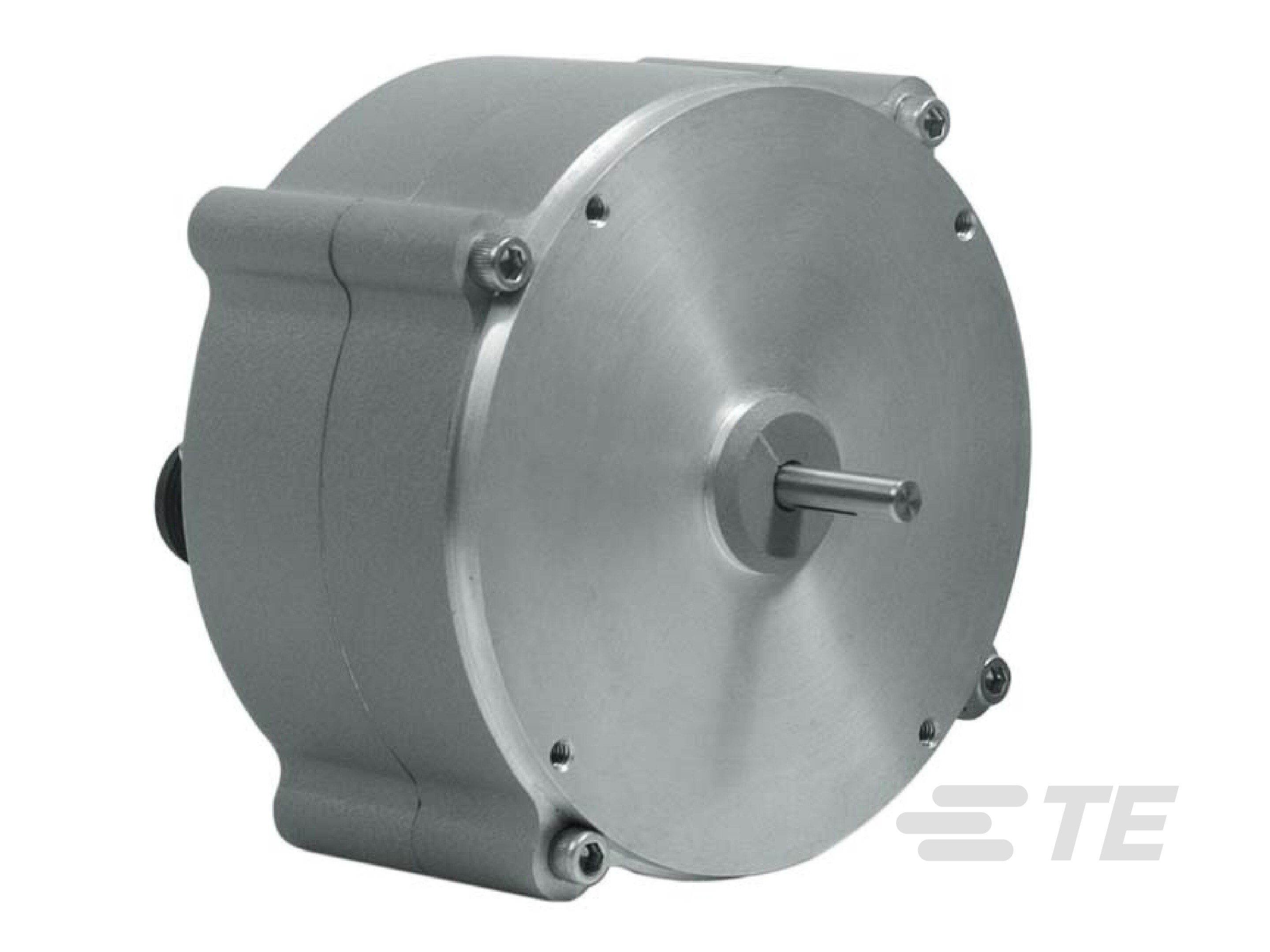

Das Modell RT9101 von Celesco ist ein Drehpotentiometer, das ein Spannungsrückmeldesignal für die Drehposition bietet.
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Positionssensor – Produkttyp : Industrieller Spannungsteiler | Industrielles Drehpotentiometer

  • Gehäusedurchmesser (mm): 114 | 114,3

  • Gehäusedurchmesser (in): 4,5

  • Versorgungsspannungsbereich (VDC): 0 – 30

  • Nichtlinearität (%): 0,15 | 0,2 | 0,3

  • Ausgangssignal-Typ : Ratiometrisch (0-V-Versorgung) | Spannungsteiler (Potenziometrisch)

Erhältlich von

LADD Inc
Übersicht

Das Messelement dieses Sensors ist ein präzises Hybridpotenziometer aus Kunststoff mit hervorragender Linearität und Auflösung. Dieser innovative Sensor von Celesco ist für die Einhaltung der anspruchsvollen NEMA-4- und IP67-Umgebungsstandards ausgelegt und für volle Hubmessbereiche von 1/4 bis 50 Umdrehungen erhältlich. Als potenziometrischer Sensor misst der RT9101 absolut und erfasst selbst bei einem Leistungsverlust noch Positionsdaten.

Vorteile

  • Drehpositionssensor für die Industrie
  • Absolute Drehposition für bis zu 50 Umdrehungen
  • Gehäusevarianten aus Aluminium und Edelstahl
  • IP68/NEMA 6
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Positionssensor – Produkttyp  Industrieller Spannungsteiler | Industrielles Drehpotentiometer

Konfigurationsmerkmale

  • Elektrische Verbindung  6-poliger Stiftstecker | Kabel 100 Fuß | Kabel 10 Fuß | Kabel 25 Fuß | Steckverbinder | Wasserdichtes Kabel

Elektrische Kennwerte

  • Nennleistung (W) 2

  • Versorgungsspannungsbereich (VDC) 0 – 30

  • Ausgangsstrom (max.) (mA) 16,67 | 20

  • Ausgangsimpedanz (Ω) 10K | 1K | 500 | 5K

Sonstige Eigenschaften

  • Produktgewicht (g) 2300

Gehäusemerkmale

  • Gehäusedurchmesser (mm) 114 | 114,3

  • Gehäusedurchmesser (in) 4,5

Abmessungen

  • Wellendurchmesser (mm) 6 | 6.35

  • Wellendurchmesser (in) .23 | .25

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 90 °C [ -40 – 194 °F ]

Betrieb/Anwendung

  • Ausgangssignal-Typ  Ratiometrisch (0-V-Versorgung) | Spannungsteiler (Potenziometrisch)

Weitere

  • Nichtlinearität (%) 0,15 | 0,2 | 0,3

  • Nichtwiederholbarkeit und Hysterese  .05

  • Drehmoment (in-lbs) 2
