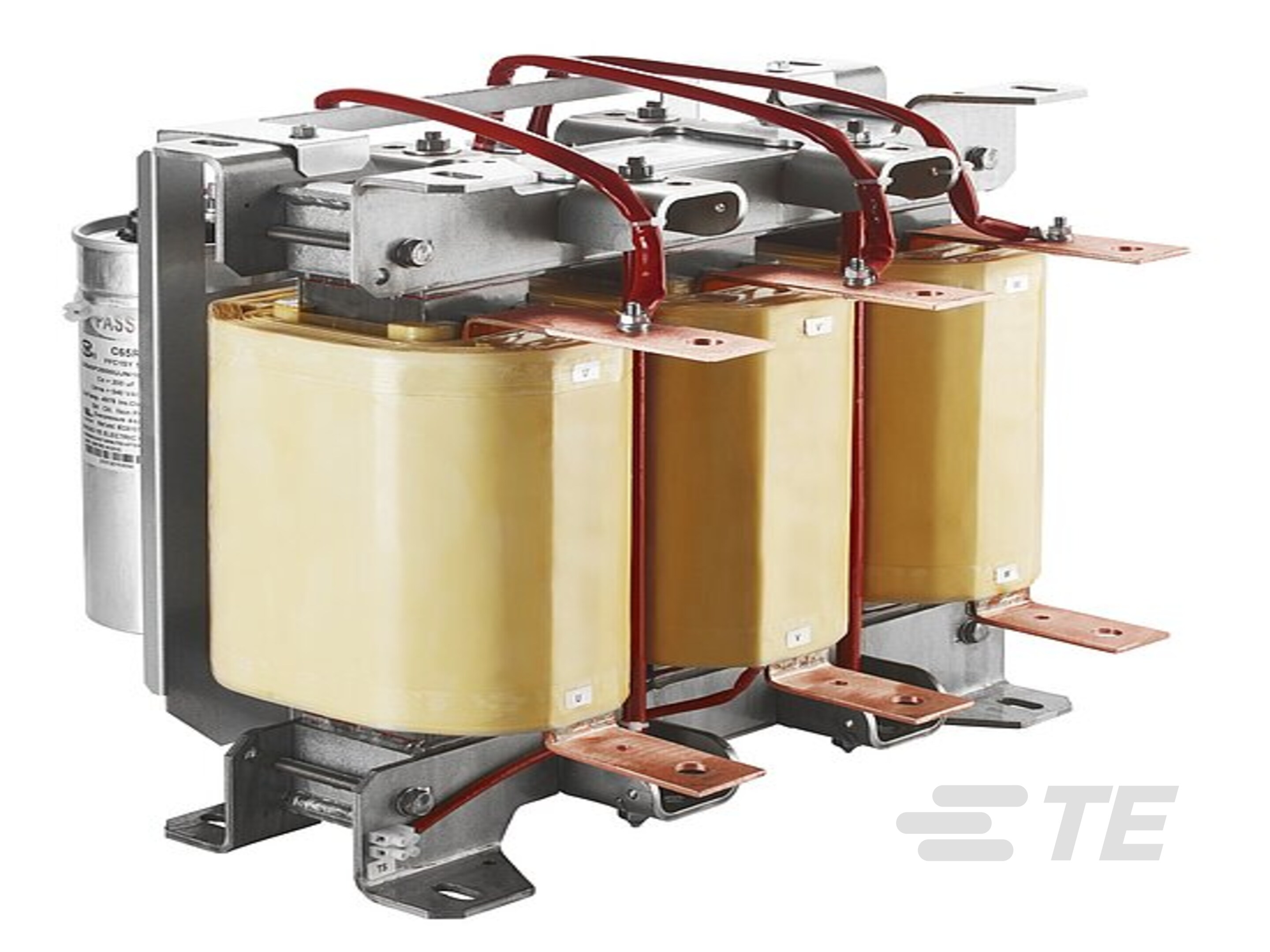

Sinuswellenfilter - LC-Filter für Effizienz und Schutz von Motorantrieben

Sinuswellenfilter - LC-Filter für Effizienz und Schutz von Motorantrieben-CAT-PE4-F5420
Der FN5420 ist ein LC-Sinuswellenfilter, der Überspannung an den Motorklemmen eliminiert und so einen zuverlässigen Motorbetrieb gewährleistet. Er reduziert Motorgeräusche und -verluste und sorgt so für eine leisere und effizientere Leistung. Da der Filter lange Motorkabel unterstützen kann, trägt er dazu bei, die Lebensdauer des Motors zu verlängern und die Zuverlässigkeit des gesamten Antriebssystems zu erhöhen.
Mehr Weniger

Produktmerkmale

  • Ausgangsfilter-Typ : Sinusfilter

  • Betriebsspannung (max.) (VAC): 500

  • Nennstrom (max.) (A): 2,3, 3,1, 5,9, 10, 13, 18, 26, 32, 38, 45, 60, 75, 90, 110, 145, 180, 200, 250, 300, 400, 480, 630, 710, 800, 1000

  • IP-Schutzart : IP00, IP20

  • Verschmutzungsgrad : PD3

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Ausgangsfilter-Typ  Sinusfilter

Elektrische Kennwerte

  • Kurzschlussnennstrom (kA) 100

  • Typischer Leistungsverlust (W) 41, 45, 76, 91, 123, 127, 150, 154, 196, 229, 239, 272, 283, 472, 658, 707, 882, 936

  • Betriebsspannung (max.) (VAC) 500

  • Nennstrom (max.) (A) 2,3, 3,1, 5,9, 10, 13, 18, 26, 32, 38, 45, 60, 75, 90, 110, 145, 180, 200, 250, 300, 400, 480, 630, 710, 800, 1000

Sonstige Eigenschaften

  • Produktgewicht (g) 1200, 1550, 2200, 2400, 2800, 4000, 5100, 5500, 6600, 6800, 7200, 7900, 9500, 11800, 11900, 12100, 13700, 14200, 14400, 18500, 21000, 21500, 25000, 28500, 30000, 34000, 38000, 56000, 58000, 60000, 76000, 98000, 128000, 155000, 185000, 220000, 262000

  • Produktgewicht (oz) 42,32, 54,67, 77,6, 84,65, 98,76, 141,09, 179,89, 194, 232,8, 239,86, 253,97, 278,66, 335,1, 416,23, 419,76, 426,81, 483,25, 500,89, 507,94, 652,56, 740,75, 758,39, 881,84, 1005,3, 1058,21, 1199,31, 1340,41, 1975,34, 2045,88, 2116,43, 2680,82, 3456,84, 4515,06, 5467,46, 6525,68, 7760,27, 9241,77

  • Produktgewicht (g) 1200, 1550, 2200, 2400, 2800, 4000, 5100, 5500, 6600, 6800, 7200, 7900, 9500, 11800, 11900, 12100, 13700, 14200, 14400, 18500, 21000, 21500, 25000, 28500, 30000, 34000, 38000, 56000, 58000, 60000, 76000, 98000, 128000, 155000, 185000, 220000, 262000

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Bodenmontage, Wandmontage

Abmessungen

  • Produktbreite (mm) 115, 120, 130, 145, 148, 156, 193, 196, 197, 233, 240, 242, 243, 338, 343, 356, 387, 430, 560, 600, 602, 631

  • Produktbreite (in) 4,52, 4.72, 5,11, 5,82, 5,7, 6,14, 7,71, 7,59, 7,75, 9,44, 9,17, 9,56, 9,52, 13,5, 13,3, 14,01, 15,23, 16,92, 22,04, 23,7, 23,62, 24,84

  • Produktlänge (mm) 120, 150, 195, 220, 240, 265, 290, 420

  • Produktlänge (in) 4.72, 5.9, 7,67, 8.66, 9.44, 10,43, 11.41, 16,53

  • Produkthöhe (mm) 118, 137, 158, 159, 160, 179, 183, 198, 218, 223, 234, 370, 371, 422, 436, 531, 627, 726, 755, 854, 1050

  • Produkthöhe (in) 4,64, 5,39, 6,25, 6,29, 6.22, 7,79, 7,2, 7,04, 8,77, 8,58, 9,21, 14,6, 14,56, 16,61, 17,16, 20,9, 24,68, 28,58, 29,72, 33,62, 41,33

Verwendungsbedingungen

  • Motorkabellänge (max) (m) 1000, 1500, 2000

  • Motorkabellänge (max) (ft) 3280,84, 4921,26, 6561,68

Betrieb/Anwendung

  • Betriebshöhe (max) (m) 2000

  • Ausgangsfilterungs-Grad  Sinusförmiger Strom & Spannung <5% Restwelligkeit

  • Motorfrequenz (Hz) 200

Industriestandards

  • Zertifiziert nach  EN 60076-6, EN 61558-2-20, UL/EN 61800-5-1, UL/IEC/EN 61800-5-1

  • IP-Schutzart  IP00, IP20

  • Verschmutzungsgrad  PD3

  • UL-Brandschutzklasse  UL 94V-2

Weitere

  • Rahmengrößencode  A, B, C, D, E

Referenznummer

  • TE-interne Teilenummer CAT-PE4-F5420

Literatur
Keine Dokumentation verfügbar.
