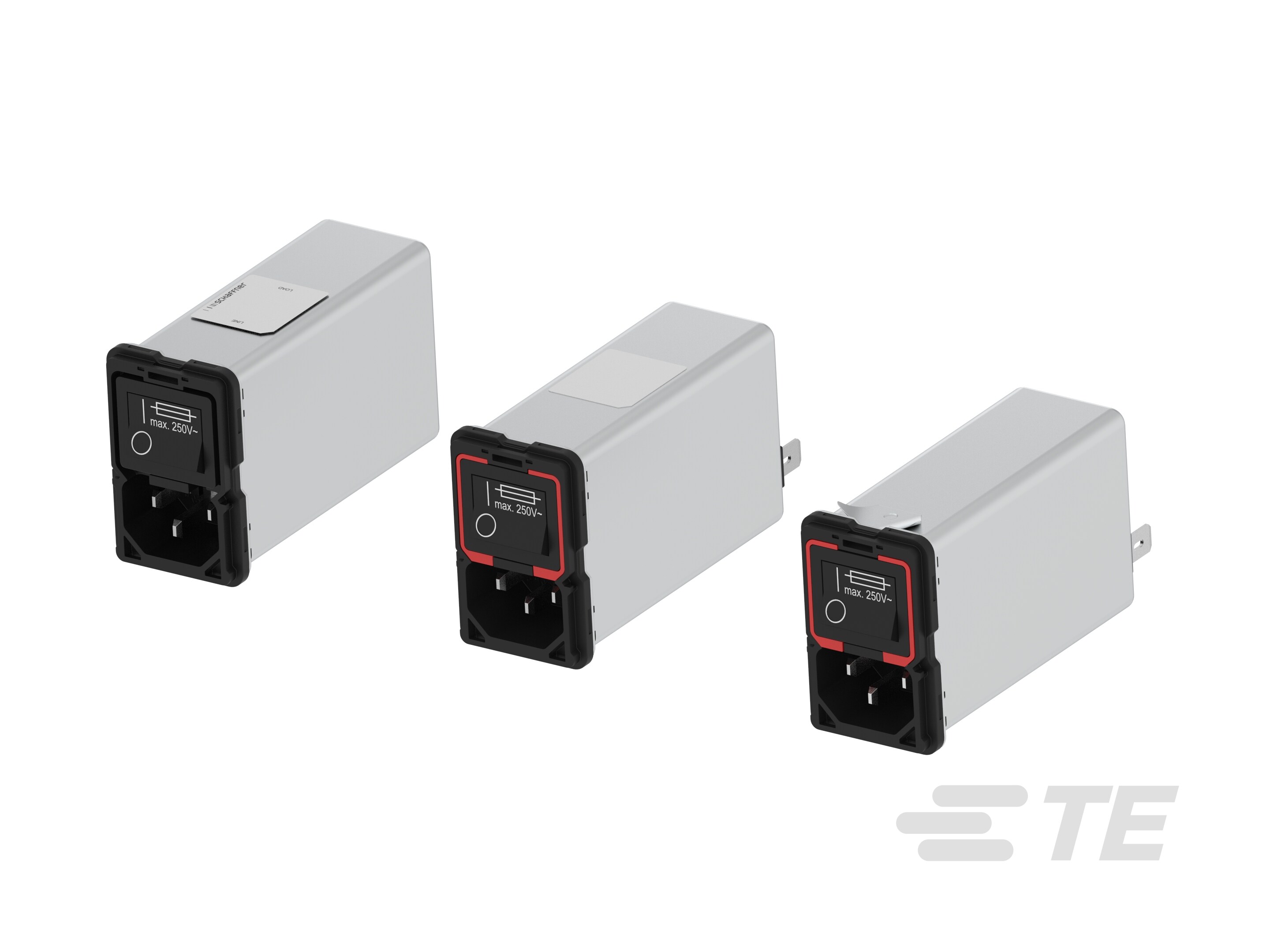

FN9290 Einspeisemodul mit EMV-Filter - Ultrakompakte zweistufige Filterlösung

FN9290 Power Entry Module with EMC Filter – Ultra-Compact Dual-Stage Filtering Solution-CAT-PC9-F9290

Das FN9290 ist ein ultrakompaktes Eingangsmodul mit einem zweistufigen EMV-Filter für verbesserte Dämpfungsleistung. Es ist für Ströme bis zu 10 A ausgelegt und verfügt über einen doppelten Sicherungshalter und einen hochwertigen 2-poligen Wippschalter. Das Modul ist eine platzsparende Lösung für eine Vielzahl von Anwendungen und bietet Anschlussflexibilität mit Faston oder Federklemmen.

Mehr Weniger

Digitales Datenblatt|

Produktmerkmale

Nennstrom (max.) (A): 1, 2, 4, 6, 10
Filteranforderungen : Ungefiltert
Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 0, 280
Ausgangsverbindungstyp : FASTON, Reihenklemme
Erddrossel-Option : Nein

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Nennstrom (max.)	Ausgangsverbindungstyp	UL-Brandschutzklasse	Ableitstrom (max.) (120 V AC, 60 Hz)	Ableitstrom (max.) (250 V AC, 50 Hz)
FN9290B-10-06	812369-SF	3D PDF	10 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299B-2-100	812396-SF	3D PDF	2 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9299B-10-100	812399-SF	3D PDF	10 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9292B-2-06	814148-SF	3D PDF	2 A	FASTON	UL 94V-2	0 µA	0 µA
FN9292B-10-100	816751-SF	3D PDF	10 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9290-6-100	812373-SF	3D PDF	6 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9290B-1-100	812375-SF	3D PDF	1 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9290B-4-100	812377-SF	3D PDF	4 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9299-1-06	812380-SF	3D PDF	1 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299B-6-06	812388-SF	3D PDF	6 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299-2-100	812391-SF	3D PDF	2 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299B-6-100	812398-SF	3D PDF	6 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9292-2-06	814143-SF	3D PDF	2 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292-10-06	814146-SF	3D PDF	10 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-2-06	812366-SF	3D PDF	2 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-4-100	812372-SF	3D PDF	4 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299-1-100	812390-SF	3D PDF	1 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299-4-100	812392-SF	3D PDF	4 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299B-1-100	812395-SF	3D PDF	1 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9290-2-100	812371-SF	3D PDF	2 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299-2-06	812381-SF	3D PDF	2 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292-4-06	814144-SF	3D PDF	4 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-2-100	812376-SF	3D PDF	2 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9299-6-100	812393-SF	3D PDF	6 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9292B-10-06	814151-SF	3D PDF	10 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-1-100	812370-SF	3D PDF	1 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299B-1-06	812385-SF	3D PDF	1 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299B-10-06	812389-SF	3D PDF	10 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299B-4-100	812397-SF	3D PDF	4 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9292-1-06	814142-SF	3D PDF	1 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292-6-06	814145-SF	3D PDF	6 A	FASTON	UL 94V-2	160 µA	280 µA
FN9292B-1-06	814147-SF	3D PDF	1 A	FASTON	UL 94V-2	0 µA	0 µA
FN9292B-4-06	814149-SF	3D PDF	4 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290B-4-06	812367-SF	3D PDF	4 A	FASTON	UL 94V-2	0 µA	0 µA
FN9299-6-06	812383-SF	3D PDF	6 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290-10-100	812374-SF	3D PDF	10 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9299-4-06	812382-SF	3D PDF	4 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-1-06	812365-SF	3D PDF	1 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290B-6-06	812368-SF	3D PDF	6 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-2-06	812256-SF	3D PDF	2 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-10-100	812379-SF	3D PDF	10 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9290-4-06	812257-SF	3D PDF	4 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290-6-06	812258-SF	3D PDF	6 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299-10-100	812394-SF	3D PDF	10 A	Reihenklemme	UL 94V-2	160 µA	280 µA
FN9290-1-06	812255-SF	3D PDF	1 A	FASTON	UL 94V-2	160 µA	280 µA
FN9290B-6-100	812378-SF	3D PDF	6 A	Reihenklemme	UL 94V-2	0 µA	0 µA
FN9299B-2-06	812386-SF	3D PDF	2 A	FASTON	UL 94V-2	0 µA	0 µA
FN9290-10-06	812259-SF	3D PDF	10 A	FASTON	UL 94V-2	160 µA	280 µA
FN9299B-4-06	812387-SF	3D PDF	4 A	FASTON	UL 94V-2	0 µA	0 µA
FN9292B-6-06	814150-SF	3D PDF	6 A	FASTON	UL 94V-2	0 µA	0 µA

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Filter-Schaltertyp DPST
Filterung Drossel und Kondensator
Filteranforderungen Ungefiltert
Ausgangsverbindungstyp FASTON, Reihenklemme
Erddrossel-Option Nein

Konfigurationsmerkmale

Sicherungsoptionen Doppelt

Elektrische Kennwerte

Induktivität L1 (µH) 0,78, 0,32, 1,7, 4,4, 10,9
Überspannung – Kategorie II
Kapazität Cx1 220
Kapazität Cy1 1,5
Kapazität Cy2 0,47
Nennstrom (max.) (A) 1, 2, 4, 6, 10
Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 0, 280
Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 0, 160

Sonstige Eigenschaften

Produktgewicht (g) 147, 148, 153, 154
Produktgewicht (oz) 5,18, 5,22, 5,39, 5,43

Abmessungen

Produktbreite 49.8 mm [ 1.96 in ]
Produktlänge 32 mm [ 1.25 in ]
Produkthöhe 93 mm [ 3.66 in ]

Betrieb/Anwendung

Kühlmethode natürliche Konvektion

Industriestandards

Zertifiziert nach CSA 22.2 Nr. 81986, EN 60320, EN 60601-1, EN 60939, EN 60950, UL 1283, UL 544
Verschmutzungsgrad PD2
IP-Schutzart IP40
UL-Brandschutzklasse UL 94V-2

Referenznummer

TE-interne Teilenummer CAT-PC9-F9290

Literatur

Keine Dokumentation verfügbar.

FN9290 Einspeisemodul mit EMV-Filter - Ultrakompakte zweistufige Filterlösung

Produktmerkmale

Nennstrom (max.) (A): 1, 2, 4, 6, 10

Filteranforderungen : Ungefiltert

Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 0, 280

Ausgangsverbindungstyp : FASTON, Reihenklemme

Erddrossel-Option : Nein

Produktmerkmale

Filter-Schaltertyp DPST

Filterung Drossel und Kondensator

Filteranforderungen Ungefiltert

Ausgangsverbindungstyp FASTON, Reihenklemme

Erddrossel-Option Nein

Konfigurationsmerkmale

Sicherungsoptionen Doppelt

Elektrische Kennwerte

Induktivität L1 (µH) 0,78, 0,32, 1,7, 4,4, 10,9

Überspannung – Kategorie II

Kapazität Cx1 220

Kapazität Cy1 1,5

Kapazität Cy2 0,47

Nennstrom (max.) (A) 1, 2, 4, 6, 10

Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 0, 280

Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 0, 160

Sonstige Eigenschaften

Produktgewicht (g) 147, 148, 153, 154

Produktgewicht (oz) 5,18, 5,22, 5,39, 5,43

Abmessungen

Produktbreite 49.8 mm [ 1.96 in ]

Produktlänge 32 mm [ 1.25 in ]

Produkthöhe 93 mm [ 3.66 in ]

Betrieb/Anwendung

Kühlmethode natürliche Konvektion

Industriestandards

Zertifiziert nach CSA 22.2 Nr. 81986, EN 60320, EN 60601-1, EN 60939, EN 60950, UL 1283, UL 544

Verschmutzungsgrad PD2

IP-Schutzart IP40

UL-Brandschutzklasse UL 94V-2

Referenznummer

TE-interne Teilenummer CAT-PC9-F9290
