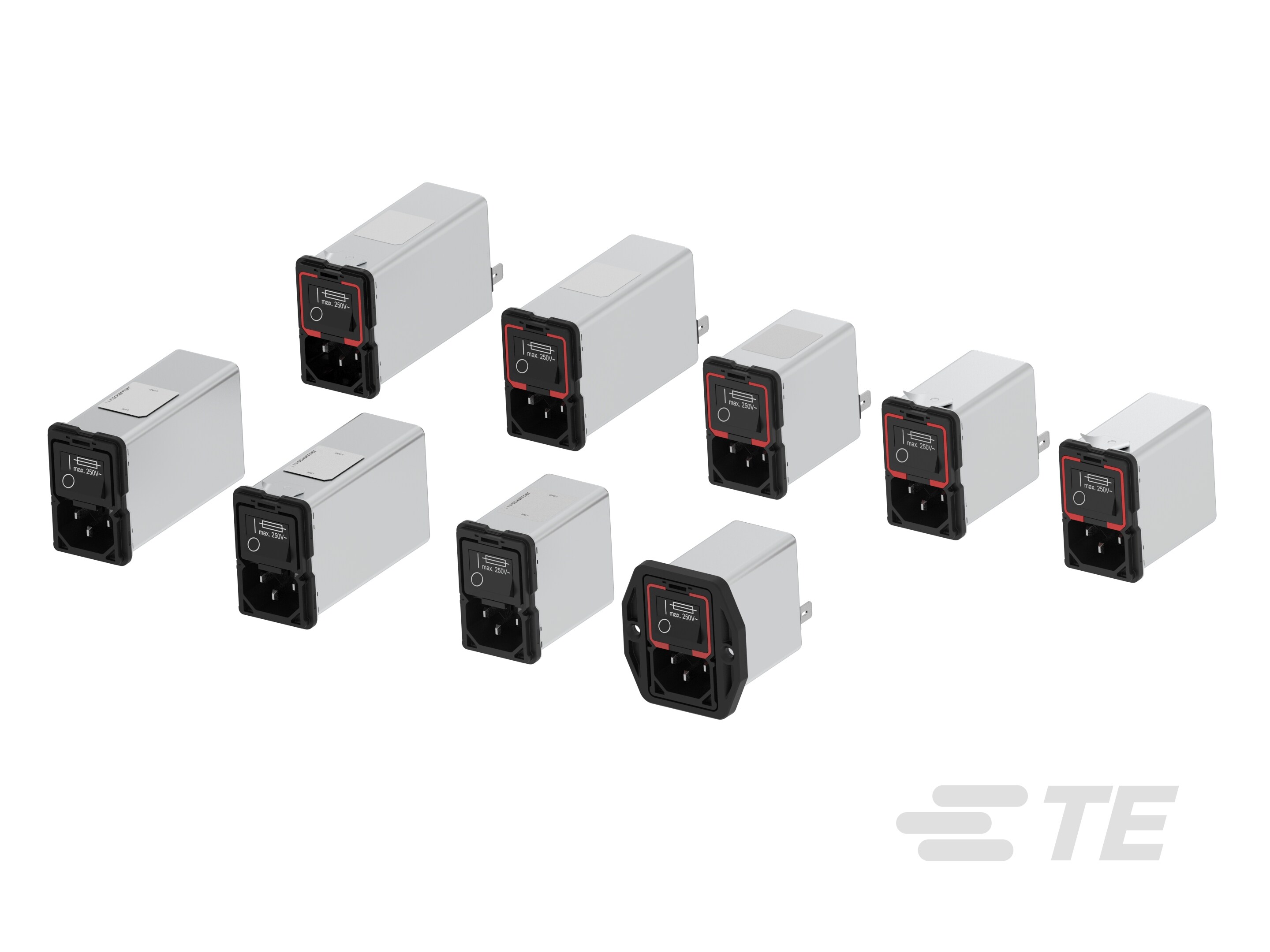

FN9280

Digitales Datenblatt|

Produktmerkmale

Nennstrom (max.) (A): 1, 2, 4, 6, 10
Filteranforderungen : Ungefiltert
Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 310, 0
Ausgangsverbindungstyp : FASTON, Leiterplattenkontakt, Reihenklemme
Erddrossel-Option : Ja, Nein

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Nennstrom (max.)	Ausgangsverbindungstyp	Erddrossel-Option	Ableitstrom (max.) (120 V AC, 60 Hz)	Ableitstrom (max.) (250 V AC, 50 Hz)
FN9289E-2-100	812261-SF	3D PDF	2 A	Reihenklemme	-	180 µA	310 µA
FN9280B-10-100	812349-SF	3D PDF	10 A	Reihenklemme	Nein	0 µA	0 µA
FN9289-1-100	812350-SF		1 A	Reihenklemme	Nein	180 µA	310 µA
FN9289B-10-100	812359-SF		10 A	Reihenklemme	Nein	0 µA	0 µA
FN9282-1-06	812720-SF		1 A	FASTON	Nein	180 µA	310 µA
FN9280E-1-06	814029-SF	3D PDF	1 A	FASTON	Ja	180 µA	310 µA
FN9289EB-2-100-30	814808-SF	3D PDF	2 A	Leiterplattenkontakt	Ja	0 µA	0 µA
FN9289B-4-06	812252-SF		4 A	FASTON	-	0 µA	0 µA
FN9289E-1-100	812260-SF		1 A	Reihenklemme	-	180 µA	310 µA
FN9289E-4-100	812262-SF	3D PDF	4 A	Reihenklemme	-	180 µA	310 µA
FN9280B-2-06	812341-SF	3D PDF	2 A	FASTON	Nein	0 µA	0 µA
FN9280B-2-100	812346-SF	3D PDF	2 A	Reihenklemme	Nein	0 µA	0 µA
FN9280E-2-100	812361-SF	3D PDF	2 A	Reihenklemme	Ja	180 µA	310 µA
FN9282-10-06	812724-SF		10 A	FASTON	Nein	180 µA	310 µA
FN9280-1-100	812245-SF	3D PDF	1 A	Reihenklemme	Nein	180 µA	310 µA
FN9280-4-100	812247-SF	3D PDF	4 A	Reihenklemme	Nein	180 µA	310 µA
FN9289B-6-100	812358-SF		6 A	Reihenklemme	Nein	0 µA	0 µA
FN9280E-1-100	812360-SF	3D PDF	1 A	Reihenklemme	Ja	180 µA	310 µA
FN9280E-4-100	812362-SF	3D PDF	4 A	Reihenklemme	Ja	180 µA	310 µA
FN9289E-1-06	812400-SF	3D PDF	1 A	FASTON	Ja	180 µA	310 µA
FN9289B-1-06	812250-SF		1 A	FASTON	-	0 µA	0 µA
FN9289E-10-100	812264-SF	3D PDF	10 A	Reihenklemme	-	180 µA	310 µA
FN9289-4-100	812352-SF		4 A	Reihenklemme	Nein	180 µA	310 µA
FN9289-6-100	812353-SF		6 A	Reihenklemme	Nein	180 µA	310 µA
FN9282-6-06	812723-SF		6 A	FASTON	Nein	180 µA	310 µA
FN9280EB-1-100	813196-SF	3D PDF	1 A	Reihenklemme	Ja	0 µA	0 µA
FN9280EB-4-100	813198-SF		4 A	Reihenklemme	Ja	0 µA	0 µA
FN9289EB-10-06	819893-SF	3D PDF	10 A	FASTON	Ja	0 µA	0 µA
FN9289EB-1-06	819889-SF	3D PDF	1 A	FASTON	Ja	0 µA	0 µA
FN9280B-1-100	812345-SF	3D PDF	1 A	Reihenklemme	Nein	0 µA	0 µA
FN9282-4-06	812722-SF		4 A	FASTON	Nein	180 µA	310 µA
FN9280EB-10-100	813201-SF	3D PDF	10 A	Reihenklemme	Ja	0 µA	0 µA
FN9289E-6-100	812263-SF	3D PDF	6 A	Reihenklemme	-	180 µA	310 µA
FN9289-1-06	812239-SF		1 A	FASTON	-	180 µA	310 µA
FN9280B-4-06	812342-SF	3D PDF	4 A	FASTON	Nein	0 µA	0 µA
FN9289B-2-100	812356-SF		2 A	Reihenklemme	Nein	0 µA	0 µA
FN9280E-10-100	812364-SF	3D PDF	10 A	Reihenklemme	Ja	180 µA	310 µA
FN9282-2-06	812721-SF		2 A	FASTON	Nein	180 µA	310 µA
FN9280EB-2-100	813197-SF	3D PDF	2 A	Reihenklemme	Ja	0 µA	0 µA
FN9280EB-6-100	813199-SF	3D PDF	6 A	Reihenklemme	Ja	0 µA	0 µA
FN9280EB-1-06	819894-SF	3D PDF	4 A	FASTON	Ja	0 µA	0 µA
FN9284-10-06	822001-SF		10 A	FASTON	-	180 µA	310 µA
FN9289B-2-06	812251-SF		2 A	FASTON	-	0 µA	0 µA
FN9289-6-06	812243-SF		6 A	FASTON	-	180 µA	310 µA
FN9280E-6-100	812363-SF	3D PDF	6 A	Reihenklemme	Ja	180 µA	310 µA
FN9280-1-06	812335-SF	3D PDF	1 A	FASTON	Nein	180 µA	310 µA
FN9289B-6-06	812253-SF		6 A	FASTON	-	0 µA	0 µA
FN9280E-2-06	814030-SF	3D PDF	2 A	FASTON	Ja	180 µA	310 µA
FN9280E-4-06	814031-SF	3D PDF	4 A	FASTON	Ja	180 µA	310 µA
FN9289-10-06	812244-SF		10 A	FASTON	-	180 µA	310 µA

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Filter-Schaltertyp DPST
Filterung Drossel und Kondensator
Filteranforderungen Ungefiltert
Ausgangsverbindungstyp FASTON, Leiterplattenkontakt, Reihenklemme
Erddrossel-Option Ja, Nein

Konfigurationsmerkmale

Sicherungsoptionen Doppelt

Elektrische Kennwerte

Induktivität L1 (µH) 0,78, 10,9, 4,4, 0,32, 1,7
Überspannung – Kategorie II
Kapazität Cx1 220
Kapazität Cy1 2,2
Kapazität Cy2 2,2
Nennstrom (max.) (A) 1, 2, 4, 6, 10
Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 310, 0
Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 180, 0

Sonstige Eigenschaften

Produktgewicht (g) 101, 102, 104, 105, 106, 135, 136, 137, 138, 139
Produktgewicht (oz) 3.7, 4.83, 4,9, 3,59, 3,73, 4,79, 4,76, 3,56, 3,66, 4,86

Abmessungen

Produktbreite 49.8 mm [ 1.96 in ]
Produktlänge 32 mm [ 1.25 in ]
Produkthöhe 55,6 mm [ 2,18 in ]

Betrieb/Anwendung

Kühlmethode natürliche Konvektion

Industriestandards

Zertifiziert nach CSA 22.2 Nr. 81986, EN 60320, EN 60601-1, EN 60939, EN 60950, UL 1283, UL 544
Verschmutzungsgrad PD2
IP-Schutzart IP40
UL-Brandschutzklasse UL 94V-2

Referenznummer

TE-interne Teilenummer CAT-PC9-F9280

Literatur

Keine Dokumentation verfügbar.
