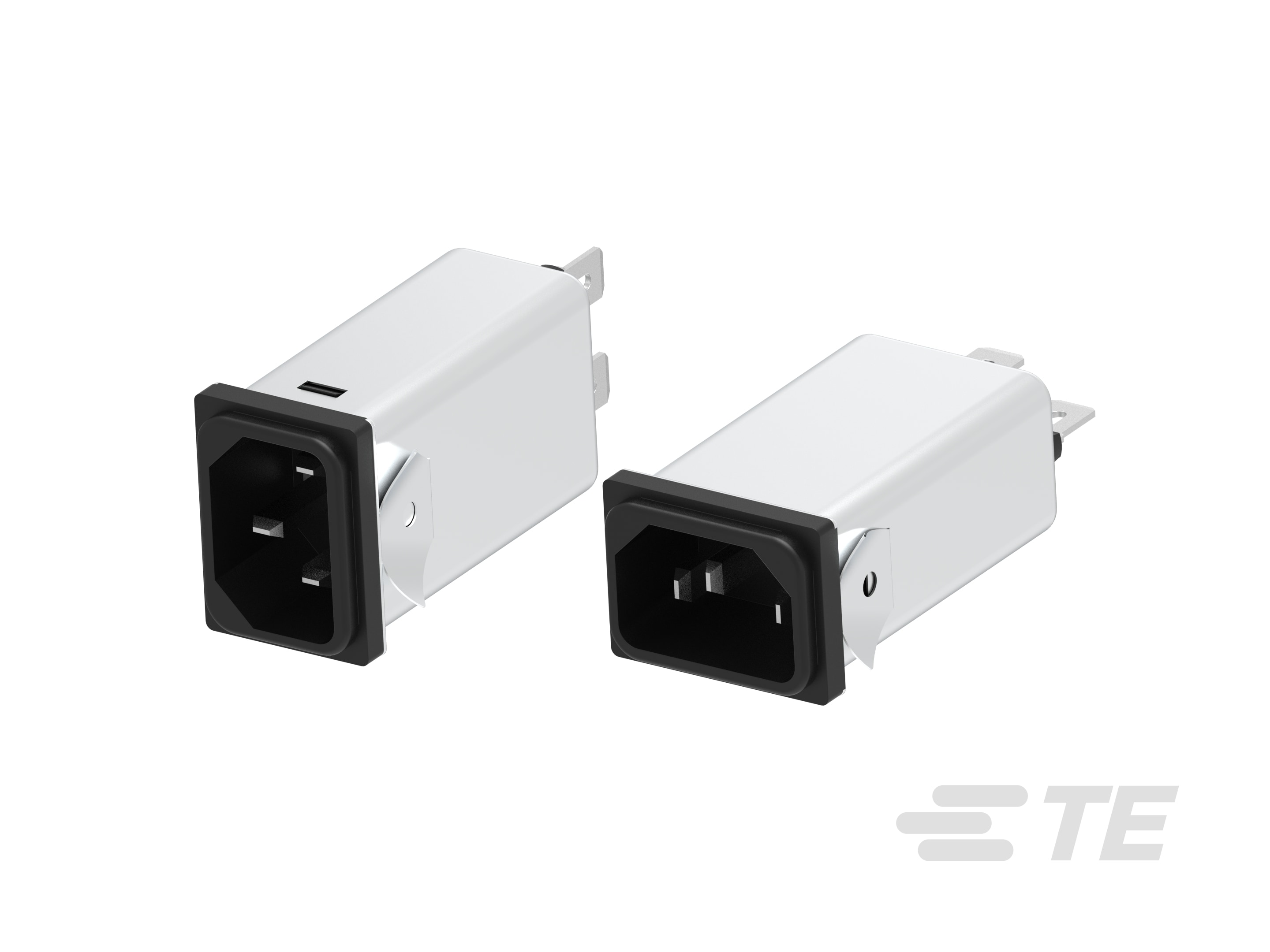

FN9244 / FN9244E IEC-Eingangsfilter mit optionaler Erdleiterdrossel

FN9244 / FN9244E IEC-Eingangsfilter mit optionaler Erdleiterdrossel-CAT-PC9-F9244
Die IEC-Eingangsfilter FN9244 und FN9244E bieten Nennströme bis zu 15 A und liefern eine hervorragende Dämpfungsleistung für anspruchsvolle EMV-/RFI-Anforderungen. Die Version FN9244E enthält eine integrierte Erdungsdrossel für verbesserte EMV-Leistung. Beide Modelle sind als Snap-In- (S und S1) und Hot-Inlet-Versionen (HI) erhältlich und entsprechen den Normen IEC/EN 60601-1, einschließlich optionaler Konfigurationen für medizinische Zwecke (Typ B).
Mehr Weniger

Produktmerkmale

  • Nennstrom (max.) (A): 1, 3, 6, 8, 10, 12, 15

  • Filteranforderungen : Ungefiltert

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 0, 70, 310

  • Ausgangsverbindungstyp : FASTON, Litzendraht

  • Erddrossel-Option : Ja

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Filtertyp  IEC-Eingangsfilter

  • Filterung  Drossel und Kondensator

  • Filteranforderungen  Ungefiltert

  • Ausgangsverbindungstyp  FASTON, Litzendraht

  • Erddrossel-Option  Ja

Elektrische Kennwerte

  • Induktivität L1 (µH) 0,4, 0,58, 1,02, 2,3, 4,1, 4, 13,45, 59,53, 59,54

  • Überspannung – Kategorie  II

  • Kapazität Cx1  0,1

  • Induktivität L2 (µH) 0,1, 0,4

  • Kapazität Cy1  2,2

  • Nennstrom (max.) (A) 1, 3, 6, 8, 10, 12, 15

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 0, 70, 310

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 0, 180

Sonstige Eigenschaften

  • Produktgewicht (g) 38, 46

  • Produktgewicht (oz) 1,62, 1.34

Abmessungen

  • Produktbreite (mm) 22.4, 27.8

  • Produktbreite (in) .88, 1.09

  • Produktlänge (mm) 29.9, 44, 48, 52.5

  • Produktlänge (in) 1.17, 1.73, 1.88, 2.06

  • Produkthöhe (mm) 20.1, 43,95

  • Produkthöhe (in) .79, 1.73

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

Industriestandards

  • Zertifiziert nach  CSA 22.2 Nr. 81986, IEC/EN 60939, UL 1283

  • Verschmutzungsgrad  PD2

  • IP-Schutzart  IP40

  • UL-Brandschutzklasse  UL 94V-0, UL 94V-2

Referenznummer

  • TE-interne Teilenummer CAT-PC9-F9244
