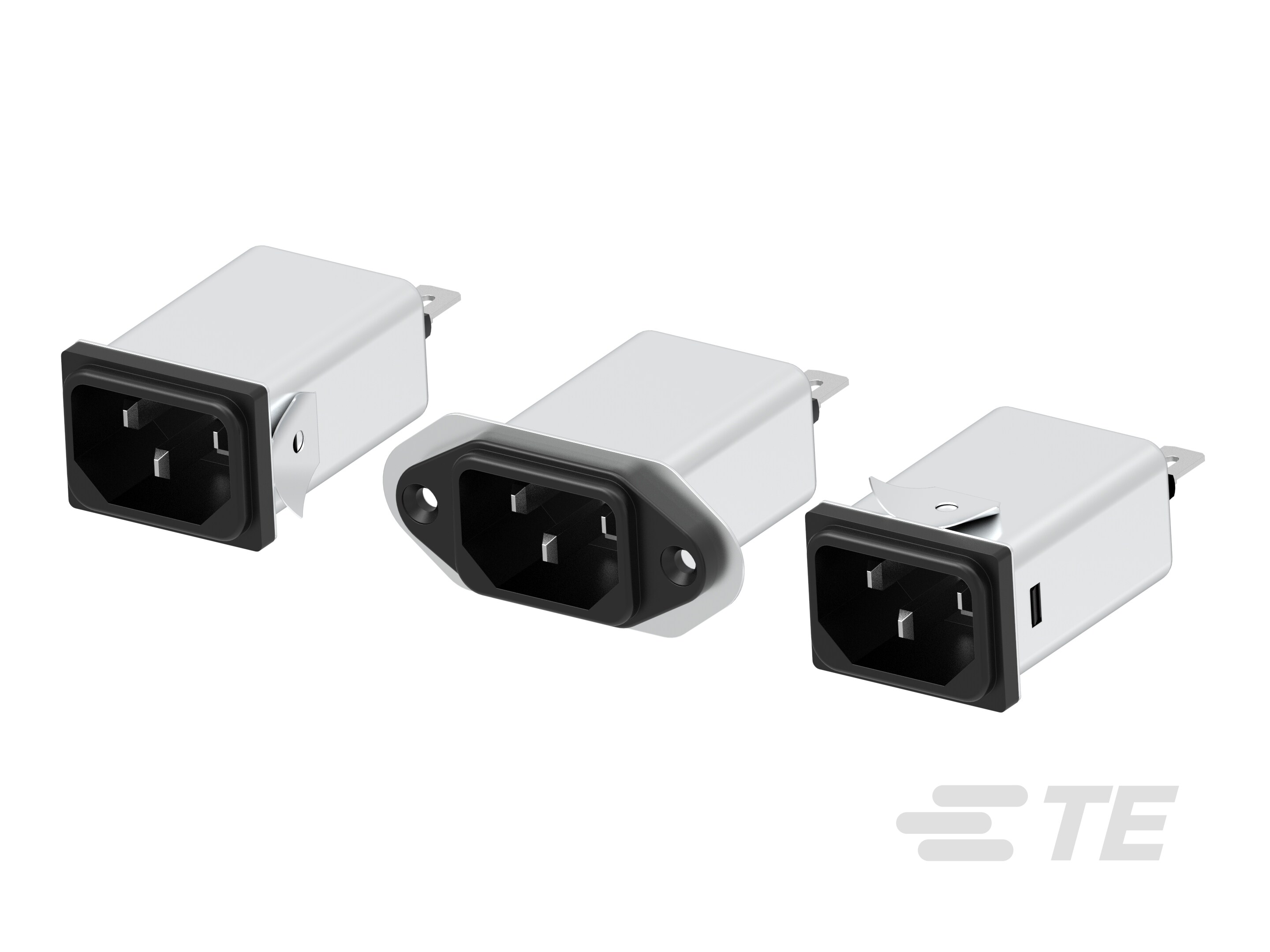

FN9233 / FN9233E IEC-Eingangsfilter - Kompakte EMV-Lösungen mit optionaler Erdleiterdrossel

FN9233 / FN9233E IEC-Eingangsfilter - Kompakte EMV-Lösungen mit optionaler Erdleiterdrossel-CAT-PC9-F9233
Die IEC-Eingangsfilter FN9233 und FN9233E bieten Nennströme bis zu 15 A und ein hervorragendes Verhältnis von Leistung und Größe. Die Version FN9233E enthält eine integrierte Erdungsdrossel für verbesserte EMV-Leistung. Beide Varianten entsprechen der Norm IEC/EN 60601-1 und sind als Snap-In- (S und S1) und Hot-Inlet-Versionen (HI) erhältlich und bieten Flexibilität für leistungsstarke medizinische und industrielle Anwendungen.
Mehr Weniger

Produktmerkmale

  • Nennstrom (max.) (A): 1, 3, 6, 8, 10, 12, 15

  • Filteranforderungen : Ungefiltert

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 0, 310, 470

  • Ausgangsverbindungstyp : FASTON

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA): 0, 180, 270

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Filtertyp  IEC-Eingangsfilter

  • Filterung  Drossel und Kondensator

  • Filteranforderungen  Ungefiltert

  • Ausgangsverbindungstyp  FASTON

Elektrische Kennwerte

  • Induktivität L1 (µH) 0,27, 0,9, 0,2, 0,45, 1,6, 4,6, 22,5

  • Überspannung – Kategorie  II

  • Kapazität Cx1  0,1, 0,047

  • Induktivität L2 (µH) 0,1, 0,4

  • Kapazität Cx2  0,047

  • Kapazität Cy1  2,2, 3,3

  • Nennstrom (max.) (A) 1, 3, 6, 8, 10, 12, 15

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 0, 310, 470

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 0, 180, 270

Sonstige Eigenschaften

  • Produktgewicht (g) 37, 46

  • Produktgewicht (oz) 1,3, 1,62

Abmessungen

  • Produktbreite (mm) 22.4, 25, 27.8, 30, 48

  • Produktbreite (in) .88, .98, 1.09, 1.18, 1.88

  • Produktlänge (mm) 29.9, 44, 48, 52.5, 52.8

  • Produktlänge (in) 1.17, 1.73, 1.88, 2.06, 2.07

  • Produkthöhe (mm) 20.1, 22.4, 25, 43,95, 57,95

  • Produkthöhe (in) .79, .88, .98, 1.73, 2.28

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

Industriestandards

  • Zertifiziert nach  CSA 22.2 Nr. 81986, IEC/EN 60939, UL 1283

  • Verschmutzungsgrad  PD2

  • IP-Schutzart  IP40

  • UL-Brandschutzklasse  UL 94V-2

Referenznummer

  • TE-interne Teilenummer CAT-PC9-F9233

Literatur
Keine Dokumentation verfügbar.
