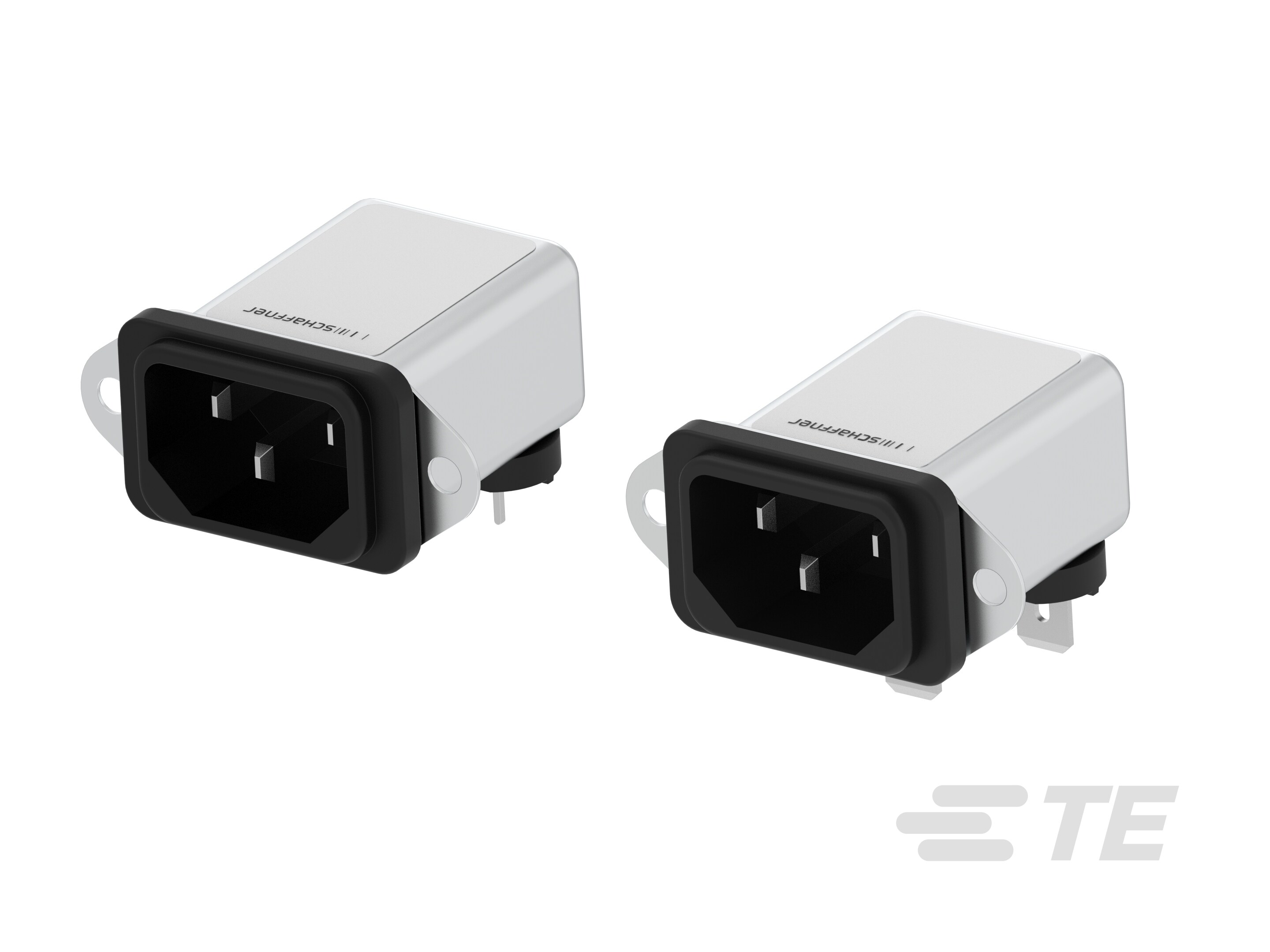

FN9226 IEC-Eingangsfilter - EMC/RFI-Lösung mit hoher Frequenzleistung

FN9226 IEC Inlet Filter – High-Frequency Performance EMC/RFI Solution-CAT-PC9-F9226
Der FN9226 bietet Hochfrequenz-EMV/RFI-Filterung mit Nennströmen bis zu 10 A. Er verfügt über Faston Anschlüsse und eine optionale PCB-Durchsteckversion für eine flexible Integration. Mit einer guten HF-Kopplung an das Gerätegehäuse und optionalen medizinischen Versionen (Typ B), die der IEC/EN 60601-1 entsprechen, ist er ideal für anspruchsvolle Anwendungen, die eine kompakte und effektive EMI-Unterdrückung erfordern.
Mehr Weniger

Produktmerkmale

  • Nennstrom (max.) (A): 1, 3, 6, 10

  • Filteranforderungen : Ungefiltert

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA): 0, 310

  • Ausgangsverbindungstyp : FASTON, Leiterplattenkontakt

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA): 0, 180

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Filtertyp  IEC-Eingangsfilter

  • Filterung  Drossel und Kondensator

  • Filteranforderungen  Ungefiltert

  • Ausgangsverbindungstyp  FASTON, Leiterplattenkontakt

Elektrische Kennwerte

  • Induktivität L1 (µH) 0,27, 0,52, 1,24, 4,65

  • Überspannung – Kategorie  II

  • Kapazität Cx1  47

  • Kapazität Cy1  2,2

  • Nennstrom (max.) (A) 1, 3, 6, 10

  • Ableitstrom (max.) (250 V AC, 50 Hz) (µA) 0, 310

  • Ableitstrom (max.) (120 V AC, 60 Hz) (µA) 0, 180

Sonstige Eigenschaften

  • Produktgewicht  40 g [ 1.41 oz ]

Abmessungen

  • Produktbreite  27.9 mm [ 1.09 in ]

  • Produktlänge (mm) 40.4, 40.9

  • Produktlänge (in) 1.59, 1.61

  • Produkthöhe  20 mm [ .78 in ]

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

Industriestandards

  • Zertifiziert nach  CSA 22.2 Nr. 81986, GB/T 15287, IEC/EN 60939, IEC/EN 60939-3, UL 1283, UL 60939-3

  • Verschmutzungsgrad  PD2

  • IP-Schutzart  IP40

  • UL-Brandschutzklasse  UL 94V-2

Referenznummer

  • TE-interne Teilenummer CAT-PC9-F9226
