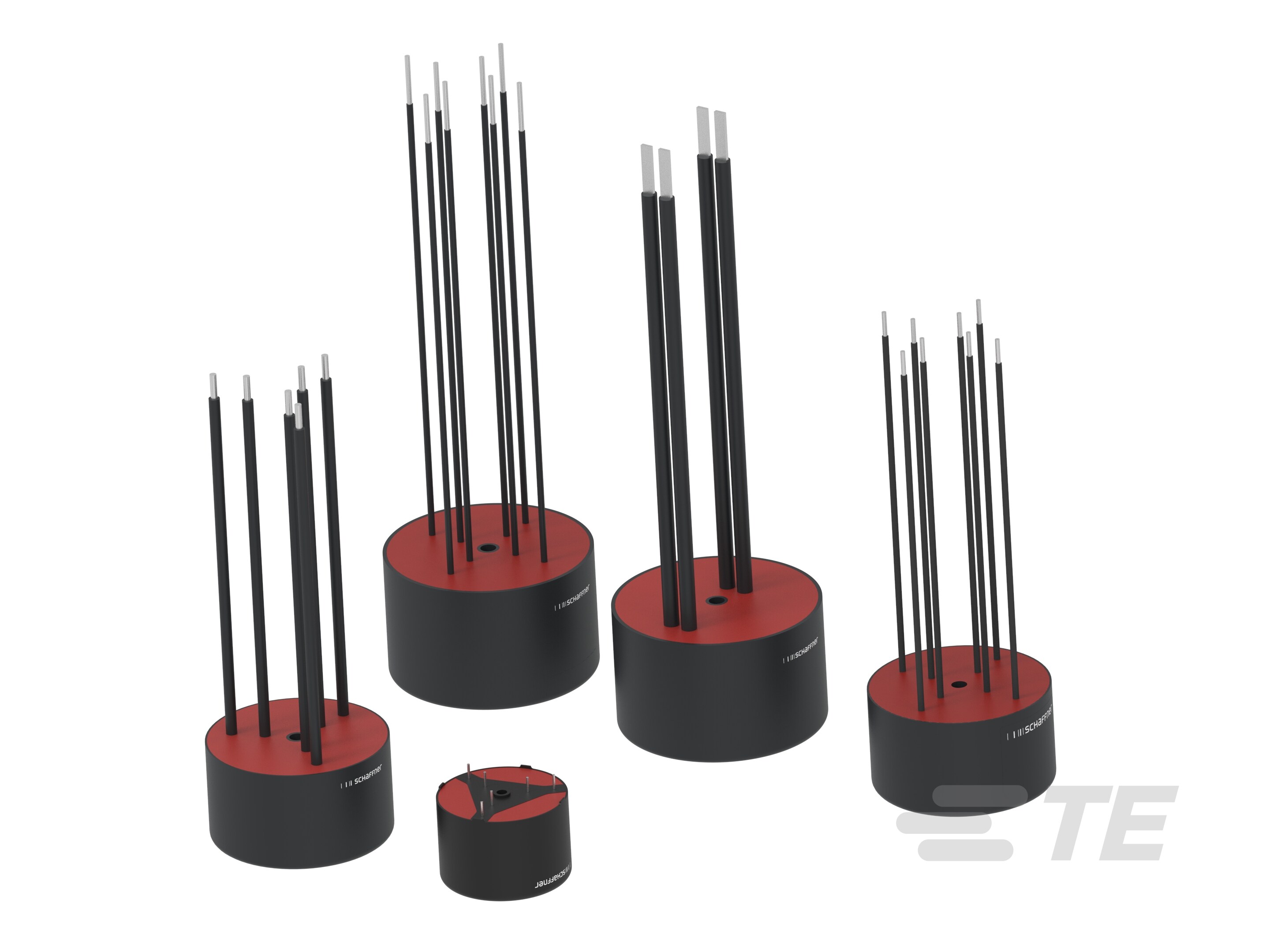

EMC/RFI-Drosseln der RD Serie

EMC/RFI-Drosseln der RD Serie-CAT-PA3-RD
Die EMC-/RFI-Drosseln der RD Serie unterstützen Nennströme von 6 bis 64 A und arbeiten bei Spannungen bis zu 600 VAC oder 850 VDC. Die Serie wurde für Frequenzen von DC bis 400 Hz entwickelt und bietet Konfigurationen mit zwei, drei und vier Drosseln, um eine Vielzahl von Filteranforderungen in Industrie- und Stromversorgungsanwendungen zu erfüllen.
Mehr Weniger

Produktmerkmale

  • Betriebsspannung (max.) (VDC): 600

  • Nennstrom (max.) (A): 6, 10, 16, 25, 36, 50, 64

  • Eingangsverbindungstyp : Litzendraht

  • Ausgangsverbindungstyp : Litzendraht

  • Verschmutzungsgrad : PD2

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Eingangsverbindungstyp  Litzendraht

  • Ausgangsverbindungstyp  Litzendraht

Elektrische Kennwerte

  • Überspannung – Kategorie  II

  • Betriebsspannung (max.) (VDC) 600

  • Nennstrom (max.) (A) 6, 10, 16, 25, 36, 50, 64

Sonstige Eigenschaften

  • Produktgewicht (g) 160, 235, 320, 340, 350, 370, 380, 390, 400, 430, 440, 590, 630, 640, 650, 690, 700, 710, 720, 740, 760, 780, 820

  • Produktgewicht (oz) 5,64, 8,28, 11.28, 11.99, 12,34, 13,05, 13,4, 13,75, 14,1, 15,16, 15,52, 20,81, 22,92, 22,57, 22,22, 24,33, 24.69, 25,39, 25,04, 26,1, 26,8, 27.51, 28,92

  • Produktausrichtung  Horizontal

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Gehäusemontage

Abmessungen

  • Produktbreite (mm) 50, 60, 70, 80

  • Produktbreite (in) 1.96, 2.36, 2.75, 3.14

  • Produktlänge (mm) 50, 60, 70, 80

  • Produktlänge (in) 1.96, 2.36, 2.75, 3.14

  • Produkthöhe (mm) 35, 40, 50

  • Produkthöhe (in) 1.37, 1.57, 1.96

Verwendungsbedingungen

  • Betriebstemperaturbereich  '-25 – 110 °C [ '-13 – 230 °F ]

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

Industriestandards

  • Verschmutzungsgrad  PD2

  • IP-Schutzart  IP00

  • UL-Brandschutzklasse  UL 94V-0

Referenznummer

  • TE-interne Teilenummer CAT-PA3-RD
