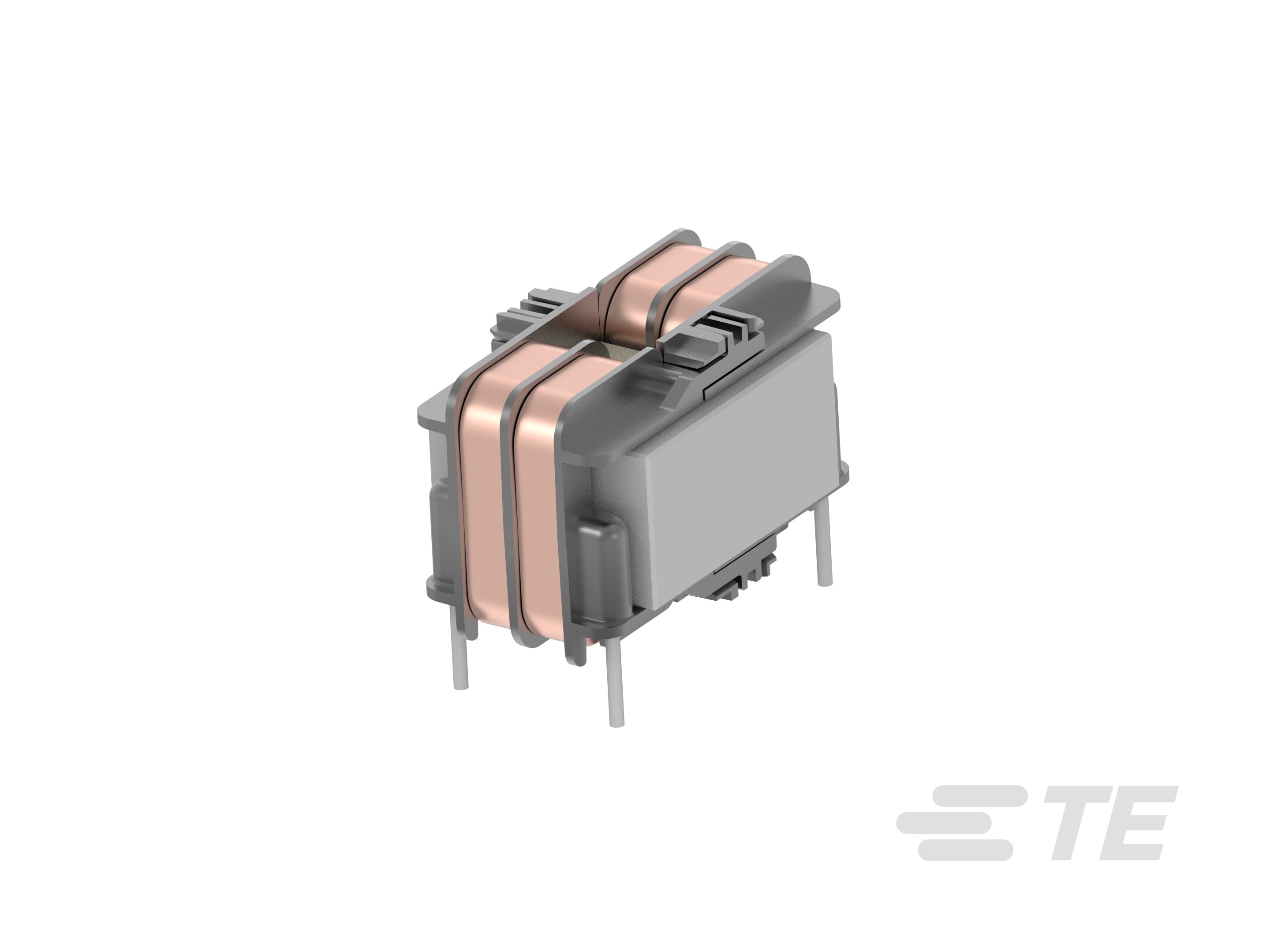

EMV-/RFI-Drosseln ED100 / ED101 – Kompakte stromkompensierte Serie für LED-Treiber

ED100-CAT-PA3-E100
Die Serie ED100 / ED101 wurde entwickelt, um die Effizienz von LED-Treiberkreisen zu steigern, indem die Abhängigkeit von X-Kondensatoren reduziert, der Leistungsfaktor verbessert und die Blindleistung minimiert werden. Diese Drosseln kombinieren eine starke Gleichtakt- und Gegentaktinduktivität in einem einzigen kompakten Bauteil und ermöglichen so eine zweistufige Filterung bei gleichzeitiger Einsparung von Platz auf der Leiterplatte und Kosten. Durch den geringeren Bedarf an Komponenten profitieren Entwickler von vereinfachten Layouts, geringeren Kosten und höherer Zuverlässigkeit. Hohe MTBF gewährleistet langfristige Haltbarkeit und Leistung in Beleuchtungsanwendungen.
Mehr Weniger

Produktmerkmale

  • Betriebsspannung (max.) (VDC): 300

  • Nennstrom (max.) (A): 0,75, 0,4, .2, .3, .5, 1,25, 1, 1.5, 2

  • Eingangsverbindungstyp : Leiterplattenkontakt

  • Ausgangsverbindungstyp : Leiterplattenkontakt

  • Verschmutzungsgrad : PD2

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Eingangsverbindungstyp  Leiterplattenkontakt

  • Ausgangsverbindungstyp  Leiterplattenkontakt

Elektrische Kennwerte

  • Überspannung – Kategorie  II

  • Betriebsspannung (max.) (VDC) 300

  • Nennstrom (max.) (A) 0,75, 0,4, .2, .3, .5, 1,25, 1, 1.5, 2

Sonstige Eigenschaften

  • Produktgewicht (g) 10, 11, 12, 13, 14

  • Produktgewicht (oz) 0,39, .35, .42, .458, .49

  • Produktausrichtung  Horizontal

Montage und Anschlusstechnik

  • Produkt-Montagetyp  Leiterplattenmontage

Abmessungen

  • Produktbreite  14.3 mm [ .56 in ]

  • Produktlänge  24 mm [ .94 in ]

  • Produkthöhe  15.3 mm [ .602 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 125 °C [ -40 – 257 °F ]

Betrieb/Anwendung

  • Kühlmethode  natürliche Konvektion

  • Betriebshöhe (max) (m) 2000

Industriestandards

  • Zertifiziert nach  IEC 60938-1/-2

  • Verschmutzungsgrad  PD2

  • IP-Schutzart  IP00

  • UL-Brandschutzklasse  UL 94V-0

Referenznummer

  • TE-interne Teilenummer CAT-PA3-E100
