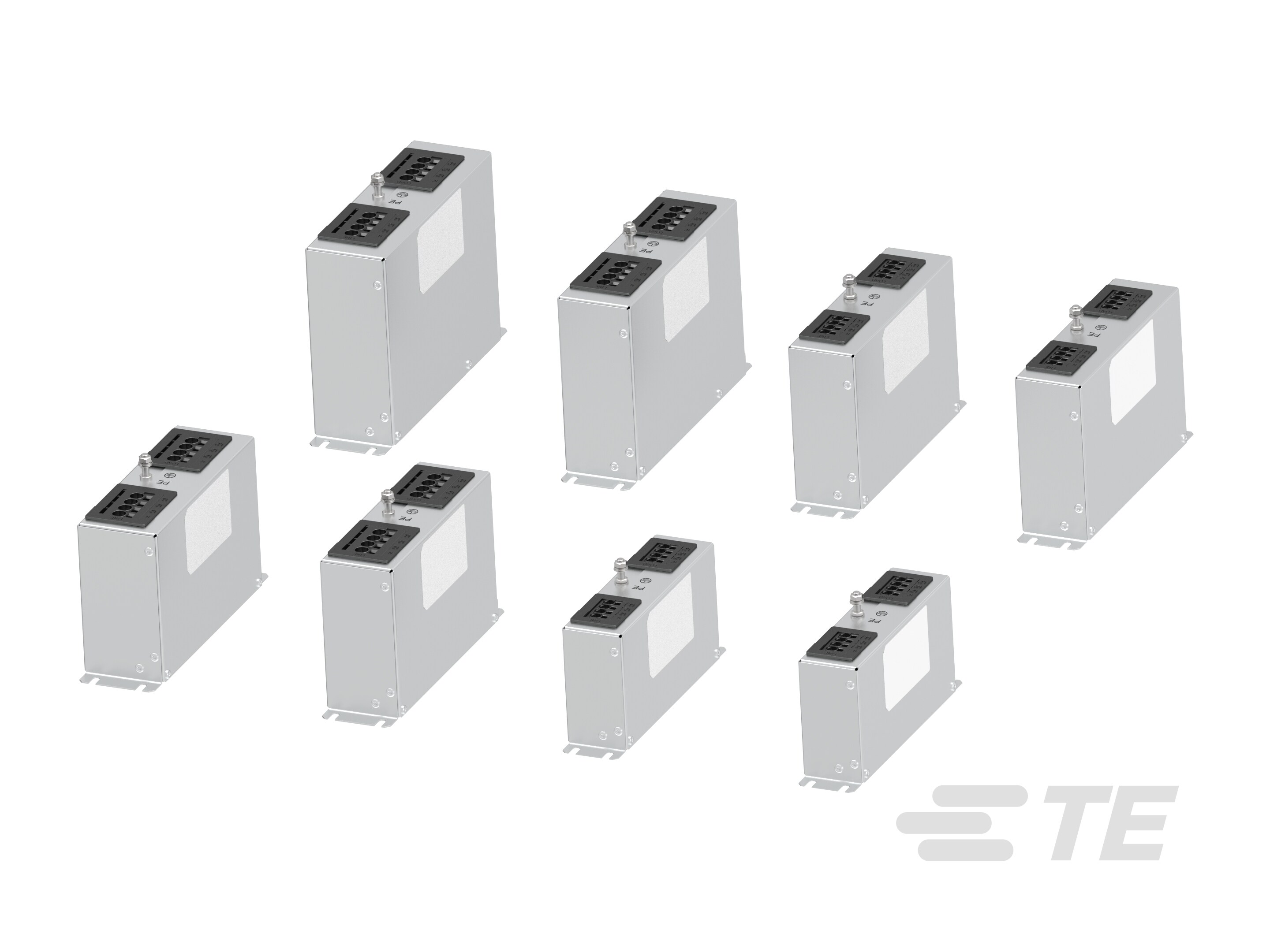

SCHAFFNER FN3298 3-PHASE+N FILTER SERIES

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Filteranforderungen  Gefiltert

• Eingangsverbindungstyp  Push-In

• Ausgangsverbindungstyp  Push-In

• Verdrahtungskonfiguration  WYE (4 Leitungen + Masse)

• Kurzschlussnennstrom (kA) 100

• Induktivität L1 (µH) 1010 | 1080 | 1250 | 1960

• Induktivität L2 (µH) 3,4 | 3

• Kapazität Cy2  1000 | 6800

• Überspannung – Kategorie  III

• Kapazität Cx1  3,3 | 6,8

• Ableitstrom (max.) (250 V AC, 50 Hz) (mA) 1,57 | 10,7

• Kapazität Cx2  3,3

• Nennstrom (A) 8 | 16 | 25 | 36

• Betriebsspannung (VAC) 305 | 530

• Produktgewicht (g) 960 | 1000 | 1370 | 1850

• Produktgewicht (oz) 33,863 | 35,274 | 48,325 | 65,257

• Produkt-Montagetyp  Gehäusemontage

• Produktbreite (mm) 50 | 55 | 60

• Produktbreite (in) 1.968 | 2.165 | 2.362

• Produkthöhe (mm) 120 | 135 | 145

• Produkthöhe (in) 4.724 | 5,315 | 5,708

• Produktlänge (mm) 170 | 185

• Produktlänge (in) 6.692 | 7.283

• Betriebstemperaturbereich  -40 – 100 °C [ -40 – 212 °F ]

• Kühlmethode  natürliche Konvektion

• Betriebshöhe (max)  2000 m [ 6561,68 ft ]

• Betriebsfrequenz der Anwendung  50 | 60
