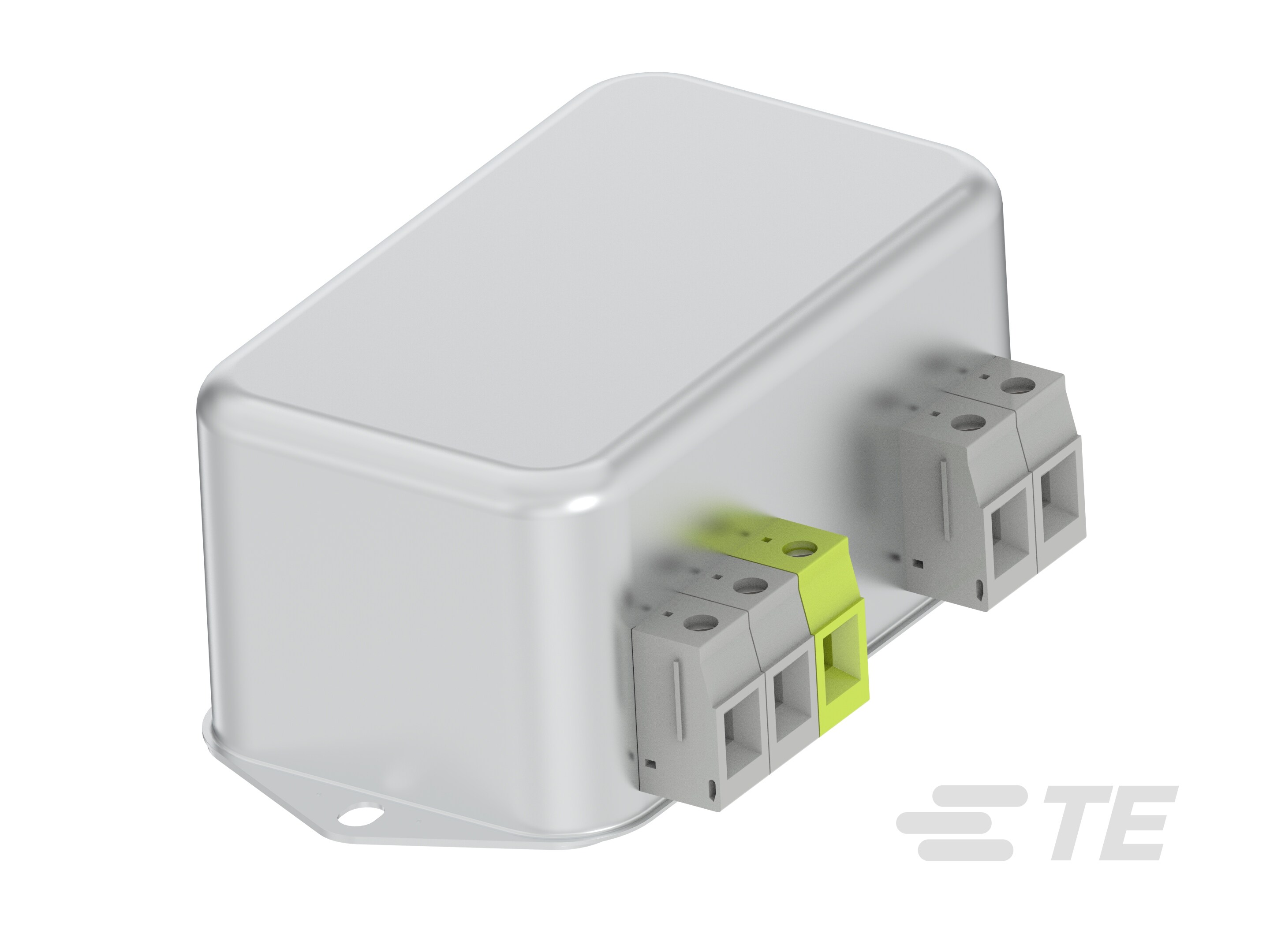

Hochleistungsfilter FN2415, Einphasen-EMV-Filter für Steuergeräte

Die Filter der Serie FN2415 von TE wurden für Steuerungen komplexer Anlagen und Maschinen entwickelt und gewährleisten den störungsfreien Betrieb von Steuerungssystemen wie SPS, Bewegungs- und Robotersteuerungen.

Mehr Weniger

Datenblatt |

Kontakt aufnehmen

Produktmerkmale

Eingangsverbindungstyp : Schraubklemme
Betriebsspannung (VAC): 250
Nennstrom (A): 6 | 10 | 16
Eingangsverbindungstyp : Schraubklemme
Ausgangsverbindungstyp : Reihenklemme

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Nennstrom	Ableitstrom (max.) (120 V AC, 60 Hz)	Ableitstrom (max.) (250 V AC, 50 Hz)
FN2415-10-29	806160-SF	3D PDF	10 A	4,52 mA	7,85 mA
FN2415B-16-29	822009-SF	3D PDF	16 A	0 mA	0 mA
FN2415L-6-29	821959-SF	3D PDF	6 A	1,49 mA	2,59 mA
FN2415L-16-29	821961-SF	3D PDF	16 A	1,49 mA	2,59 mA
FN2415B-10-29	822008-SF	3D PDF	10 A	0 mA	0 mA
FN2415L-10-29	821960-SF	3D PDF	10 A	1,49 mA	2,59 mA
FN2415B-6-29	822007-SF	3D PDF	6 A	0 mA	0 mA
FN2415-6-29	806159-SF	3D PDF	6 A	4,52 mA	7,85 mA
FN2415-16-29	806161-SF	3D PDF	16 A	4,52 mA	7,85 mA

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Filteranforderungen Ungefiltert
Eingangsverbindungstyp Schraubklemme
Eingangsverbindungstyp Schraubklemme
Ausgangsverbindungstyp Reihenklemme
Ausgangsverbindungstyp Reihenklemme

Elektrische Kennwerte

Induktivität L1 (µH) 3 | 4,2 | 8
Kapazität Cy1 33 | 100
Überspannung – Kategorie II
Kapazität Cx1 3,3
Betriebsspannung (VAC) 250
Nennstrom (A) 6 | 10 | 16
Betriebsspannung (VAC) 250
Ableitstrom (max.) (120 V AC, 60 Hz) (mA) 0 | 1,49 | 4,52
Ableitstrom (max.) (250 V AC, 50 Hz) (mA) 0 | 2,59 | 7,85
Nennstrom (A) 6 | 10 | 16
Ableitstrom (max.) (120 V AC, 60 Hz) (mA) 0 | 1,49 | 4,52
Ableitstrom (max.) (250 V AC, 50 Hz) (mA) 0 | 2,59 | 7,85

Sonstige Eigenschaften

Produktgewicht 400 g [ 14,1 oz ]

Montage und Anschlusstechnik

Produkt-Montagetyp Gehäusemontage

Abmessungen

Produktbreite 58 mm [ 2.28 in ]
Produkthöhe 45,4 mm [ 1.78 in ]
Produktlänge 113,5 mm [ 4.46 in ]

Verwendungsbedingungen

Betriebstemperaturbereich -25 – 100 °C [ '-13 – 212 °F ]

Betrieb/Anwendung

Kühlmethode natürliche Konvektion

Industriestandards

UL-Brandschutzklasse UL 94V-2
IP-Schutzart IP20
Verschmutzungsgrad PD2
Zertifiziert nach CSA 22.2 Nr. 81986 | IEC/EN 60939 | UL 1283

Literatur

Datenblätter/Katalogseiten

High Performance Single-Phase Filters FN2415 pdf Englisch
