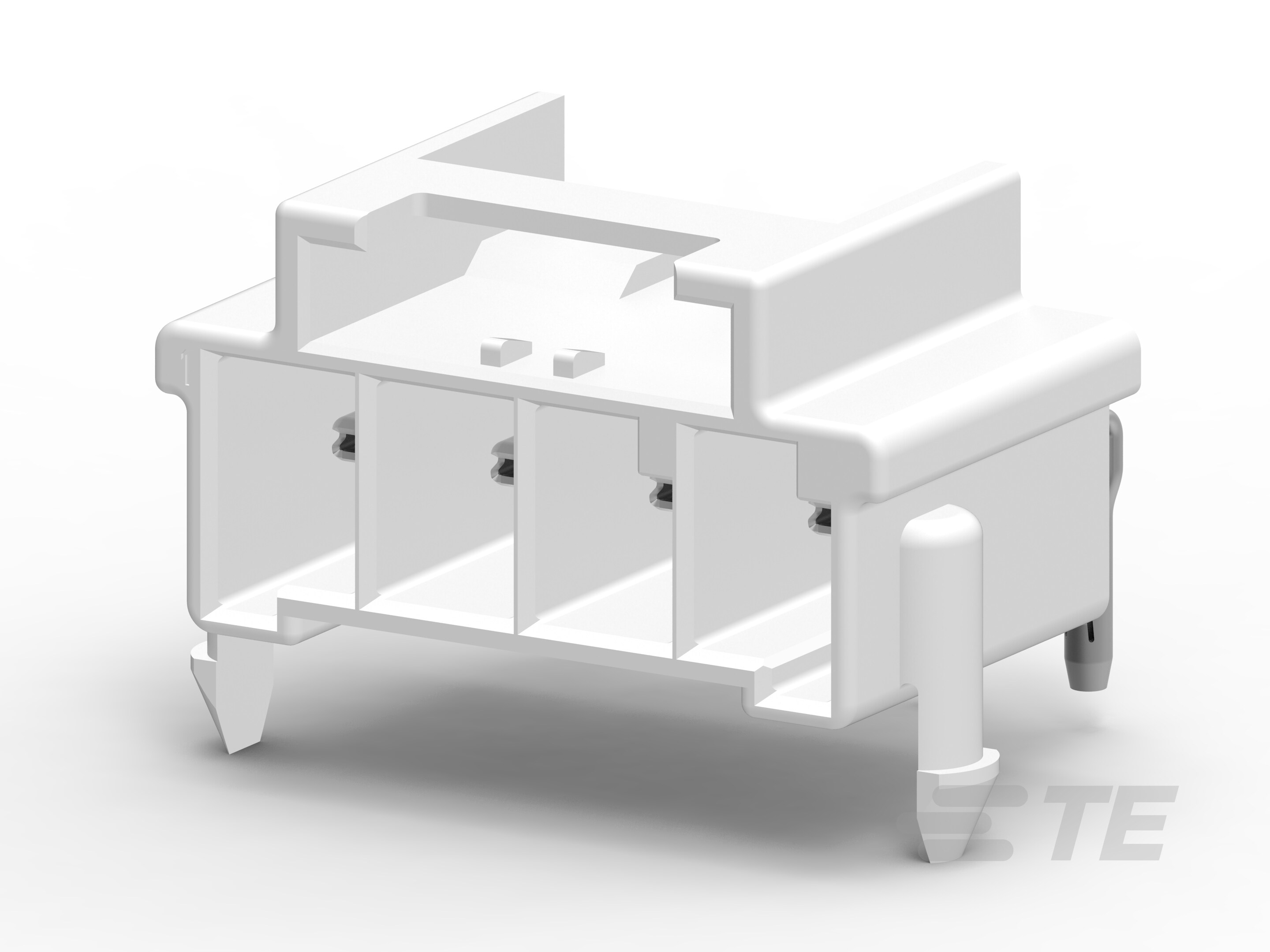

POWER TRIPLE LOCK Standardtemperatur-Stiftleiste

POWER TRIPLE LOCK Standardtemperatur-Stiftleiste-CAT-P87074-H342
POWER TRIPLE LOCK Standardtemperatur-Stiftleisten können mit den entsprechenden Steckern zusammengesteckt werden. Es stehen verschiedene Ausführungen zur Auswahl.
Mehr Weniger

Produktmerkmale

  • Rechteckiger Leistungssteckverbindertyp: Stiftleiste

  • Steckverbinder- und Gehäusetyp: Buchse

  • Steckverbindersystem: Draht-an-Leiterplatte

  • Raster(mm): 6

  • Abdichtbar: Nein

Übersicht

Produkteigenschaften

  • Der Steckverbinder ist vielseitig, benutzerfreundlich und lässt sich auf drei verschiedene Arten zuverlässig verriegeln. Stiftleiste und Stecker werden durch Einrasten miteinander verbunden. Die Vorrichtung zur Steckverbinderpositionssicherung (CPA, Connector Position Assurance) verschließt Stiftleiste und Stecker miteinander. Die Kontaktlagesicherung (TPA, Terminal Position Assurance) gewährleistet, dass die Kontakte fest sitzen, und sorgt so für Zuverlässigkeit.
  • Die Standardtemperatur-Stiftleiste unterstützt bis zu 105 °C.
  • Stecker und Stiftleiste werden mit einem hörbaren Klicken zusammengesteckt, was den Anwendern die Sicherheit gibt, dass die Steckverbinder zuverlässig gesichert sind.
  • Jeder Steckverbinder bietet vier Verschlüsselungsoptionen, viele Farben und Designmerkmale, die effiziente Verbindungen auf dem Montageband ermöglichen.
  • Ein 6-mm-Raster bietet bis zu 15 Positionen.
  1. POWER TRIPLE LOCK – Anwendungsübersicht (Englisch)

Erfahren Sie mehr über das POWER TRIPLE LOCK Steckverbindersystem. In diesem Video werden die Montageabfolge für dieses Steckverbindersystem, die Kontaktcrimpabfolge und das OCEAN Applikatorsystem erläutert.

Überblick über die Anwendungsbereiche des POWER TRIPLE LOCK Steckverbinders

FAQ

Häufig gestellte Fragen

F: Wie lauten die Betriebstemperaturanforderungen?

A: Das neue POWER TRIPLE LOCK Steckverbindersystem besteht ausschließlich aus V-0-Materialien, wobei das Standardprodukt aus PBT mit Eignung bis 105 °C gefertigt wird. Für Hochtemperaturanwendungen, wie z. B. Kochen, sind Materialien für 150 °C erhältlich.


F: Welchen Vorteil haben Glühdrahtgehäuse?

A: Das POWER TRIPLE LOCK Steckverbindersystem umfasst Glühdrahtgehäuse, mit denen Elektrogerätehersteller die Norm IEC 60335-1 einhalten können.



Weiter lesen: Häufig gestellte Fragen zu POWER TRIPLE LOCK Steckverbindern

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Stecksockeltyp  Vollständig ummantelt

  • Rechteckiger Leistungssteckverbindertyp  Stiftleiste

  • Steckverbinder- und Gehäusetyp  Buchse

  • Steckverbindersystem  Draht-an-Leiterplatte

  • Abdichtbar  Nein

  • Anschluss von Steckverbinder & Kontakt an  Leiterplatte

Konfigurationsmerkmale

  • Anzahl der bestückten Positionen  2, 3, 4, 5

  • Anzahl von Positionen  2, 3, 4, 5

  • Montageausrichtung für Leiterplatte  Rechter Winkel, Vertikal

  • Anzahl der Leistungspole  2, 3, 4, 5

  • Zeilenanzahl  1

Elektrische Kennwerte

  • Arbeitsspannung (VAC) 600

  • Arbeitsspannung (VDC) 600

Sonstige Eigenschaften

  • Steckverbinder und Kodierungscode  A

Kontaktmerkmale

  • Kontaktmaterial  Kupferlegierung

  • Beschichtungsmaterial des Steckbereichs des Kontakts  Zinn

  • Kontaktaufbau  Verbindungsmuffe

  • Kontaktnennstrom (max.) (A) 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20

  • Kontaktfestsitz im Gehäuse  Mit

  • Kontakttyp  Stift

  • Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte  Vorverzinnt

Klemmenmerkmale

  • Anschlussmethode für Leitungen und Kabel  Crimpverbindung

  • Verbindungsmethode für Leiterplatte  Durchsteckmontage - Löten

Montage und Anschlusstechnik

  • Typ der Gegensteckarretierung  Verrastung

  • Art der Leiterplattenmontage  Arretierpfosten

  • Arretierung für Leiterplattenmontage  Mit

  • Montageausrichtung der Leiterplatte  Mit

  • Gegensteckarretierung  Mit

  • Art der Steckverbindermontage  Leiterplattenmontage

  • Montageausrichtungstyp für Leiterplatte  Fixierstifte, Zapfen

Gehäusemerkmale

  • Raster  6 mm [ .236 in ]

  • Gehäusefarbe  Naturbelassen

  • Gehäusematerial  PBT GF

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Strom und Signale

Kennzeichnungsbeschriftung

  • Schaltkreiserkennungsfunktion  Mit

Industriestandards

  • Kompatibel mit zugelassenen Norm-Produkten  UL E28476

  • Kompatibel mit Produkten von Behörden/Normen  UL, VDE

  • UL-Brandschutzklasse  UL 94V-0

  • UL-Grad  Zulassung

  • Bezugswert des Glühdrahtmaterials  Material mit GWFI 850 °C

Verpackungsmerkmale

  • Verpackungsmethode  Carton

Weitere

Referenznummer

  • TE-interne Teilenummer CAT-P87074-H342

Literatur

Datenblätter/Katalogseiten

POWER TRIPLE LOCK ist eine Marke.
