Hochvoltschütze, hermetisch abgedichtet, Keramiktechnologie

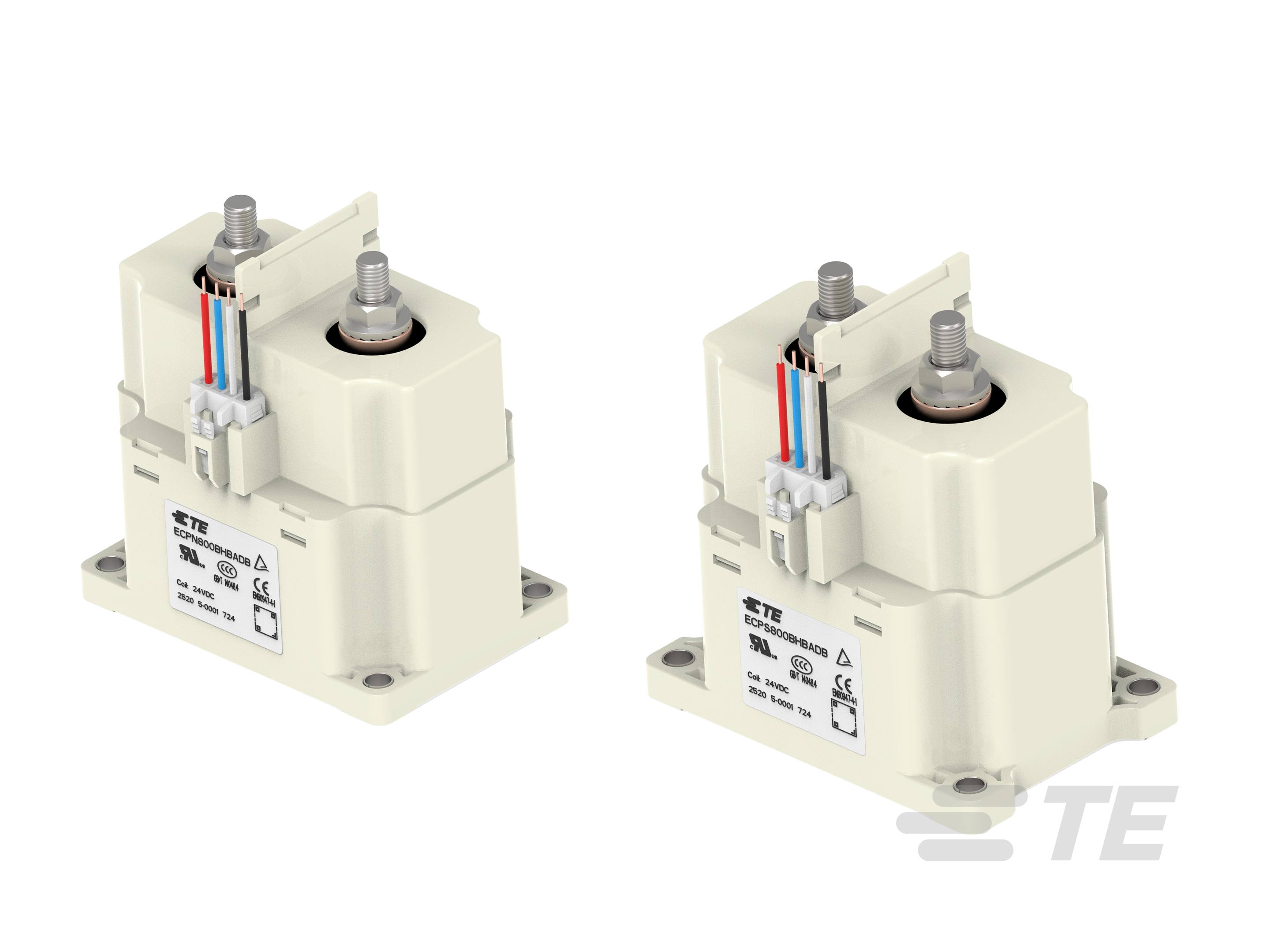

Hochvoltschütze, hermetisch abgedichtet, Keramiktechnologie-CAT-P23-E350
Die ECPN-, ECPS- und ECP-Serien von TE Connectivity wurden speziell für Batteriespeichersysteme, Ladegeräte für Elektrofahrzeuge, Elektroschiffe und Rechenzentren entwickelt und eignen sich für Systeme mit einer Spannung von 1500 VDC. Diese Produkte nutzen Gasfüll- und Keramikabdichtungstechnologie für eine hervorragende Lichtbogenlöschung. Die ECPN- und ECPS-Serien sind die neuesten Produktreihen und integrieren patentierte TE-Technologien, die eine außergewöhnlich hohe Systemsicherheit und Zuverlässigkeit gewährleisten.
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Relais-/Schütztyp : Hochvoltschütz | Universalschütz

  • Kontaktnennstrom (A): 40 | 350 | 500 | 800

  • Magnetspulensystem : polarisiert, monostabil

  • Kontaktanordnung : 1 Form X (DM) | 1 Form X SPST-NO-DM

  • Stromform : DC

Erhältlich von

LADD Inc
Übersicht
Kurzübersicht (Englisch)
Gleichstrom-Hochvoltschütze
Datenblatt (Chinesisch)
Hochvolt-Gleichstromschütz Schnellübersicht
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Relais-/Schütztyp  Hochvoltschütz | Universalschütz

Konfigurationsmerkmale

  • Relaisoptionen  Energy Saving Intelligence Feature

  • Hilfsschalter-Kontaktanordnung  1 Form A, (SPST-NO) | Ohne

  • Phase  Einfach

  • Kontaktsonderfunktionen  Überbrückungskontakte

  • Spulenklassifizierung  Internal Coil Switch

  • Kontaktanordnung  1 Form X (DM) | 1 Form X SPST-NO-DM

  • Kontaktanzahl der Pole  1

Elektrische Kennwerte

  • Ausschaltstrom (A) 2000

  • Kontaktbegrenzungs-Dauerstrom (A) 350 | 500 | 800

  • Isolationswiderstand (MΩ) 1000

  • Spulenstrom (A) 0,208 | 0,416

  • Spulenleistung optimiert (Min) (mW) 5000

  • Kontaktumschaltlast (min.)  100mA @ 12V

  • Isolation im Neuzustand zwischen offenen Kontakten (Vrms) 5400

  • Kontaktschaltspannung (max.) (VDC) 1500

  • Kontaktnennstrom (A) 40 | 350 | 500 | 800

  • Spulenspannung (VDC) 12 | 24

  • Spulenleistung DC (W) 3 | 5

  • Isolation im Neuzustand zwischen Kontakten und Spule (Vrms) 5400

Sonstige Eigenschaften

  • Primäre Produktfarbe  Grau

  • Produktgewicht (g) 1093,67 | 1097,76 | 1112,89 | 1116,98

  • Gehäusetyp  Hermetisch abgedichtet

Kontaktmerkmale

  • Kontaktmaterial  Copper

Klemmenmerkmale

  • Hilfsanschluss-/Verbindungstyp  Schwebende Leitung

  • Hauptleitungs-/Verbindungstyp  M3 (Buchse) | M6 (Buchse) | M8 Stecker | Schraubanschlüsse

  • Spulenanschluss-Typ  Schwebende Leitungen

Montage und Anschlusstechnik

  • Drehmoment (Haupt) (in-lbs) 7 – 88,5

  • Produktmontage-Merkmaltyp  Flansch mit Montagebohrungen | Montagebohrung | Montageplatte | Schraube

  • Produkt-Montagetyp  Panelmontage

Abmessungen

  • Produkthöhe (mm) 107,9

  • Magnetdrahtlänge (mm) 390

  • Produkthöhe (mm) 107,9

  • Produktlänge (mm) 72 | 104

  • Produktlänge (in) 2.834 | 4.094

  • Produktbreite (mm) 32.6 | 70 | 75.5

  • Produktbreite (in) 1.283 | 2.972

  • Isolationsabstand zwischen Kontakt & Spule (mm) 8

  • Drahtgröße (AWG) 20

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 85 °C [ -40 – 185 °F ]

  • Umgebungstemperatur (max.)  85 °C [ 185 °F ]

Betrieb/Anwendung

  • Wiederholbarkeit (Max)  ±15%

  • Zeitbereich (Ruhezeit) (seconds) 1 – 30

  • Magnetspulensystem  polarisiert, monostabil

  • Stromform  DC

Industriestandards

  • IP-Schutzart  IP00

Verpackungsmerkmale

  • Verpackungsmethode  Box und Karton

Weitere

  • Spulen-Leistungsklasse (W) >1,5 – ≤3 | >3 – ≤10

  • Kontaktstrom (A) >500 | >200 – ≤500 | >32 – ≤50

  • Höhe von - bis (mechanisch) (mm) >45 – ≤70 | >70

  • Höhe von - bis (mechanisch) (in) >1,772 – ≤2,756 | >2,756

  • Länge (mechanisch)  >70 mm [ >2,756 in ]

  • Breite (mechanisch) (mm) >22 – ≤33 | >33

  • Breite (mechanisch) (in) >0,866 – ≤1,299 | >1,299
