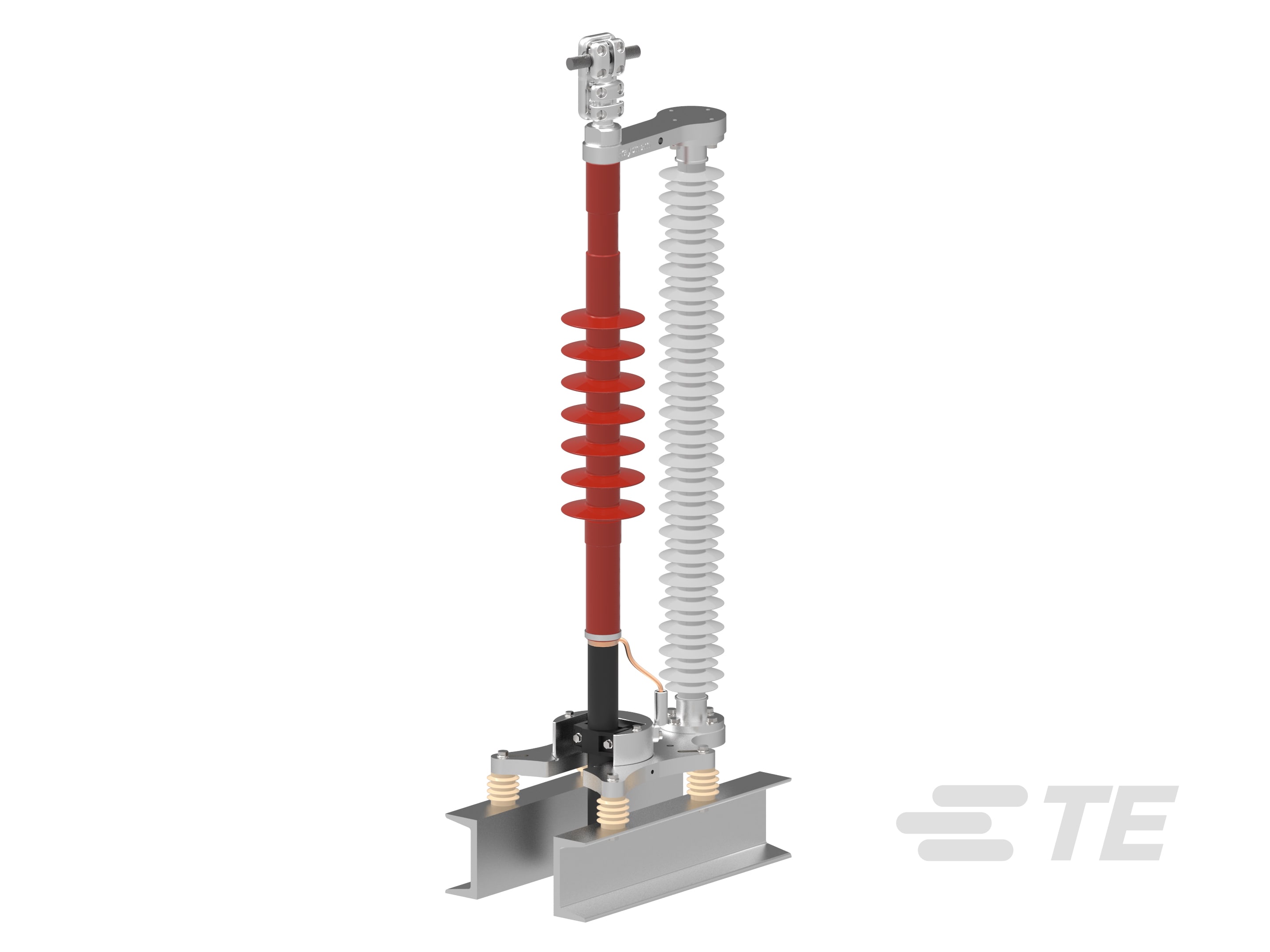

Selbsttragende HV-Schrumpfschlauchendverschlüsse

Die Hochvolt-Endverschlüsse können unter rauen Umgebungsbedingungen betrieben werden, um die Anforderungen des Kunden zu erfüllen. Der Endverschluss ist so ausgelegt, dass er unabhängig vom Hersteller mit polymerisolierten Kabeln kompatibel ist und an verschiedene Kabelkonstruktionen angepasst werden kann. Die selbsttragende Isolatorstruktur ist für Schrumpfschlauch-Endverschlüsse bis 72 kV mit unterschiedlichen Kriechwegstrecken verfügbar und deckt extreme Verschmutzungsgrade ab. Das Isolator-Kit wird mit einer isolierten Grundplatte zur Sektionalisierung geliefert. Die mit dem Endverschluss verbundenen Metallbeschläge sind aus einer korrosionsbeständigen Legierung gefertigt. Die Montage des Endverschlusses kann von einem geschulten Monteur mit Standard-Werkzeugen durchgeführt werden. Der Endverschluss ist nach IEC 60840 ausgelegt und geprüft. Der Isolatoraufbau ist nach IEC 62217 ausgelegt und geprüft.

Der Endverschluss kann mit SIMAFLEX Hochvoltklemmen von TE kombiniert werden, die darauf ausgelegt sind, flexible Aluminium-Overhead-Leiter an Kupfer- oder Aluminiumklemmen zu befestigen und zu verbinden. Die mechanischen Verbindungsbolzen, die zur Befestigung verwendet werden, haben einen Durchmesser von 30/40/50 mm.
