Piezoresistiver Drucksensor mit Mittelspannungsausgang, 19 mm

19-mm-Drucksensor mit Mittelspannungsausgang-CAT-MIPS0007
  • MEAS
|
  • MEAS 82 Serie

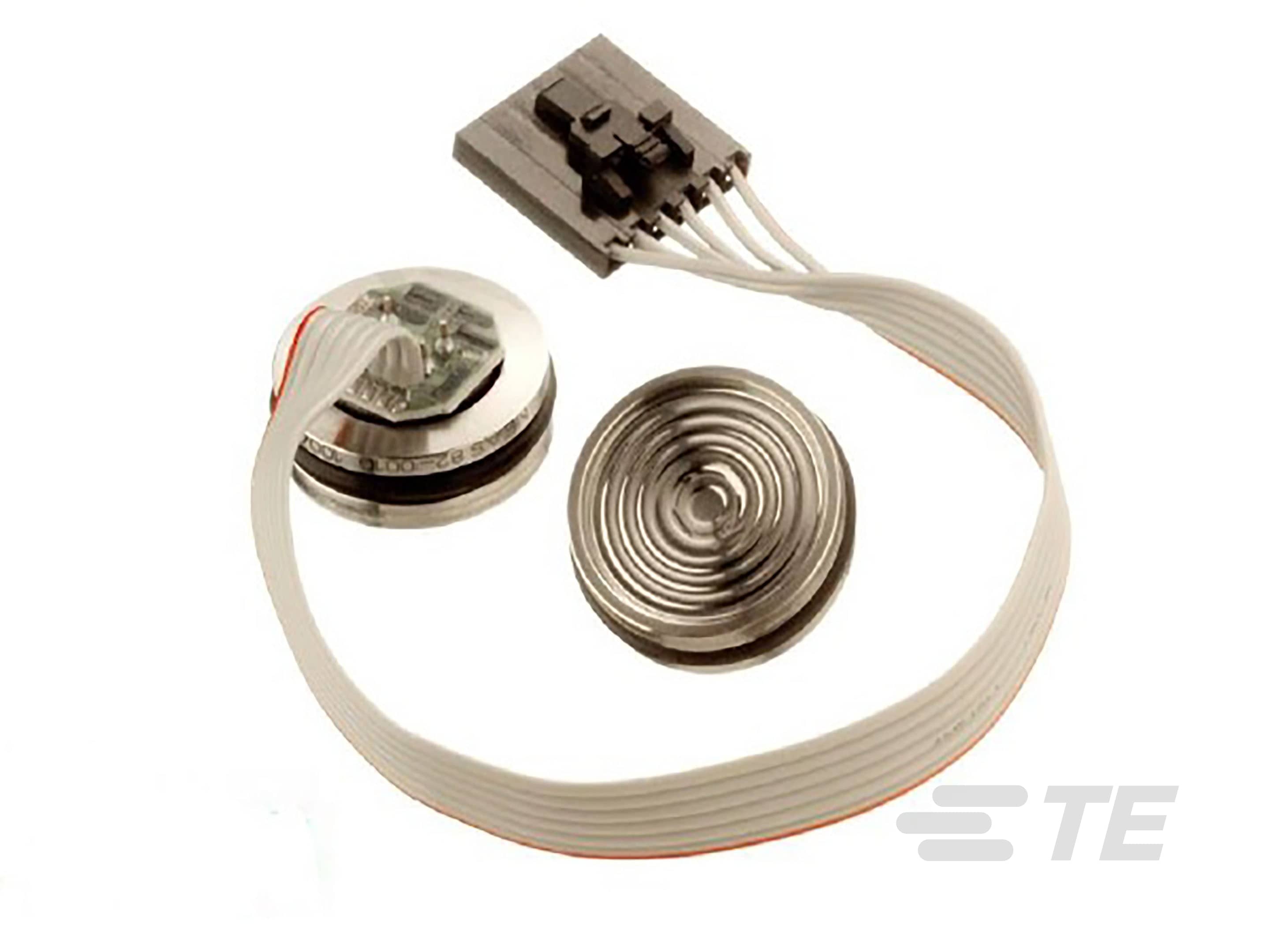

Das kompensierte Modell 82 ist ein medienverträglicher, piezoresistiver Drucksensor aus Silizium mit kleinem Profil in einem 316L-Edelstahlgehäuse.
Mehr Weniger

Produktmerkmale

  • Druck (bar): .068, .344, 1.03, 2.06, 3.44, 6.89, 20.68, 34.47

  • Druck (psi): 1, 5, 15, 30, 50, 100, 300, 500

  • Drucksensortyp : Drucksensoren mit mV-Ausgabe

  • Druckart : Absolut, Lehre

  • Ausgangssignal-Typ : 100 mV

  • Betriebstemperaturbereich (°C): -40 – 85, -40 – 125

  • Betriebstemperaturbereich (°F): -40 – 185, -40 – 257

Erhältlich von

LADD Inc
Übersicht

Das kompensierte Modell 82 kann für die O-Ring-Befestigung oder Prozessschraubanschlüsse konfiguriert werden und ist für OEM-Anwendungen ausgelegt, bei denen eine Verträglichkeit mit korrosiven Medien erforderlich ist. Im Sensorgehäuse wird Silikonöl verwendet, um den Druck von der 316L-Edelstahlmembran zum Messelement zu übermitteln. Am Gehäuse befindet sich ein Keramiksubstrat mit lasergetrimmten Widerständen für die Temperaturkompensation und Verschiebekorrektur. Mithilfe eines zusätzlichen lasergetrimmten Widerstands können ein externer Differenzialverstärker geregelt und eine Austauschbarkeit bei der Spanne von ±1 % erzielt werden.

In den Datenblättern für die unkompensierten und Konstantspannungs-Varianten des Modells 82 finden Sie weitere Informationen zu den verschiedenen Eigenschaften des Modells 82.

Vorteile

  • 316L SS-Drucksensor
  • Paket mit 19 mm Durchmesser
  • 0-100 mV-Ausgang
  • Absolut und Relativ
  • Temperaturkompensiert
  • O-Ring-Befestigung/Prozessschraubanschlüsse
  • Betriebstemperaturbereich von –40 ºC bis +125 ºC
  • Nichtlinearität des Drucks von ±0,2 %
  • Austauschbare Spanne von 1,0 % (dank Widerstand für die Verstärkungseinstellung)
  • Festkörper-Zuverlässigkeit
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Drucksensortyp  Drucksensoren mit mV-Ausgabe

  • Druckart  Absolut, Lehre

  • Sensorgehäuse  O-Ring-Montage, Prozessgewinde-Armaturen

Konfigurationsmerkmale

  • Elektrische Verbindung  Flachbandkabel, Kabel, Kabel mit Steckverbinder, Lötaugen

Elektrische Kennwerte

  • Versorgungsstrom (mA) 1.5

Abmessungen

  • Produktdurchmesser (mm) 19, 20, 21

  • Produktdurchmesser (in) 0,79, 0,82, 0,748

  • Produkthöhe (mm) 6, 6.48, 7,87, 10.16

  • Produkthöhe (in) .23, .25, .31, .4

Verwendungsbedingungen

  • Druck (bar) .068, .344, 1.03, 2.06, 3.44, 6.89, 20.68, 34.47

  • Druck (psi) 1, 5, 15, 30, 50, 100, 300, 500

  • Betriebstemperaturbereich (°C) -40 – 85, -40 – 125

  • Betriebstemperaturbereich (°F) -40 – 185, -40 – 257

Betrieb/Anwendung

  • Prüfdruckbereich  10X FS, 3X

  • Ausgangssignal-Typ  100 mV

Weitere

  • Sensor-Optionen  Kein Rohr, Lüftungsrohr

  • Nichtlinearität ± (%) 0,1, 0,2, 0,3

  • Port-Anschluss  1/4 18 NPT, 1/4-19 BSP, 1/8-27 NPT, 7/16-20 UNF, keine, Kundenspezifische Kabellänge, schweißbar (kein Gewinde), Schweißring

Referenznummer

  • TE-interne Teilenummer CAT-MIPS0007
