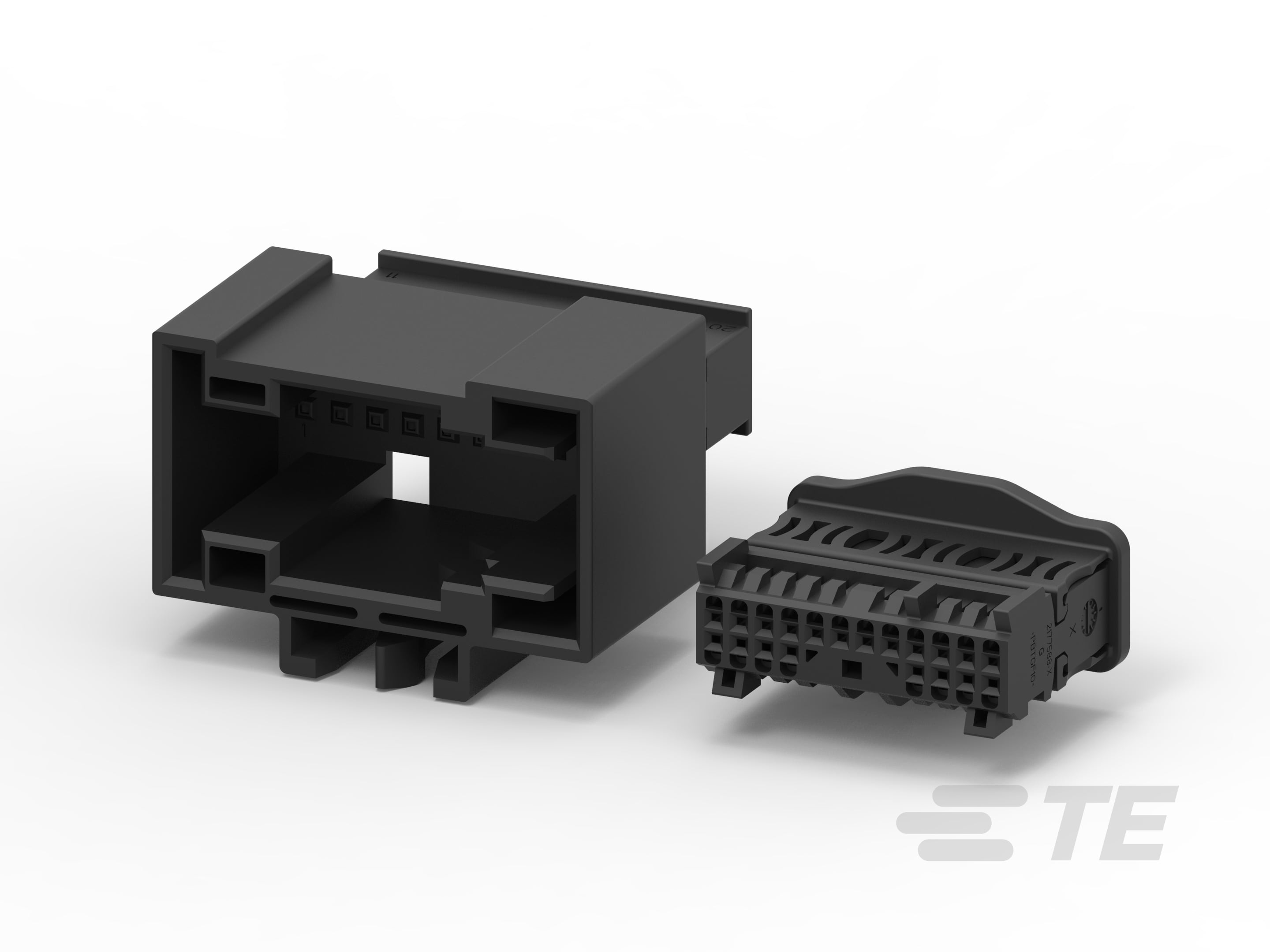

MQS-Steckverbindergehäuse

Digitales Datenblatt|

Produktmerkmale

Anzahl der Positionen : 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 24, 26, 28, 30, 32, 36, 40, 43, 48, 50, 52, 53, 60, 81, 94
Steckverbinder- und Gehäusetyp : Buchse, Buchsengehäuse, Stecker, Stiftgehäuse
Steckzungenbreite (mm): .5, .6, .63, .64, 1.2, 1.5, 2.8, 4.8, 6.3
Steckzungenbreite (in): .019, .02, .023, .024, .025, .047, .059, .06, .11, .188, .248
Steckverbindersystem : Draht-an-Draht, Draht-an-Leiterplatte, Kabel-an-Gerät, Kabel-an-Kabel, Kabel-an-Leiterplatte
Mitte-Mitte-Abstand (Pitch) (mm): 1.8, 2, 2.5, 2.54, 2.85, 2.9, 3, 3.1, 3.5, 3.7, 4, 5, 5.08, 5.2, 5.5, 6.2, 6.5, 7, 9.1
Mitte-Mitte-Abstand (Pitch) (in): .07, .071, .079, .09, .098, .1, .11, .112, .118, .12, .122, .13, .137, .138, .14, .15, .157, .16, .19, .196, .197, .2, .204, .216, .244, .25, .256, .27, .35, .36

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbinder- und Gehäusetyp	Anzahl der Positionen	Abdichtbar	Betriebstemperaturbereich	Anzahl der Reihen	Steckverbinder-Positionssicherung (CPA)	Primäre Verriegelungsfunktion	Steckverbindersystem	Mitte-Mitte-Abstand (Pitch)	Steckzungenbreite	Primäre Produktfarbe	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Betriebstemperatur (max)	Nominalspannungs-Architektur	Steckverbinder und Kodierungscode
4POS MQS TAB COD A	1-1534157-1	Produktzeichnung 3D PDF	Stiftgehäuse	4	Nein	-40 – 120 °C	1	Nein	Am Anschluss	Draht-an-Draht	2.54 mm	-	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	12 V, 24 V	A
MQS SOCKET HOUSING, SWS, 4POS. ASS'Y	1-2299251-1	Produktzeichnung 3D PDF	Buchsengehäuse	4	Ja	-	2	-	Am Anschluss	-	2.54 mm	.63 mm	Schwarz	-	Signal	Kabelbefestigung (freihängend)	-	-	A
10POS MIXED MQS REC COD A	1-1563331-1	Produktzeichnung 3D PDF	Buchsengehäuse	10	Nein	-40 – 120 °C	2	Nein	Ins Gehäuse integriert	Draht-an-Draht, Draht-an-Leiterplatte	2.54 mm, 5.08 mm	.63 mm, 2.8 mm	Schwarz	7.5 A, 30 A	Strom und Signale	Kabelbefestigung (freihängend)	120 °C	25 V	A
16/8W+4SC MQS REC HSG ASS	1-953893-1	Produktzeichnung 3D PDF	Stiftgehäuse	14	Nein	-40 – 100 °C	2	Nein	Rastfeder	Draht-an-Draht	2.54 mm	.63 mm	Grau	-	Signal	Kabelbefestigung (freihängend)	100 °C	16 V	-
24 POS KIT ASSY FOR AIRBAG (ERGO LEVER)	1-284223-4	Produktzeichnung 3D PDF	Buchsengehäuse	24	Nein	-30 – 105 °C	2	Nein	Am Anschluss	Draht-an-Leiterplatte	2.54 mm	.63 mm	Schwarz	3.5 A, 6 A	Signal	Kabelbefestigung (freihängend)	105 °C	24 V	A
3POS MQS REC COD A	1-1718346-1	Produktzeichnung 3D PDF	Buchsengehäuse	3	Nein	-40 – 120 °C	1	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm	.63 mm	Schwarz	-	Signal	Kabelbefestigung (freihängend)	120 °C	-	A
20POS MQS TAB	1-1379913-1	Produktzeichnung 3D PDF	Stiftgehäuse	20	Nein	-40 – 85 °C	2	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm, 5.08 mm	.63 mm, 2.8 mm	Gelb	3 A, 18 A	Strom und Signale	Kabelbefestigung (freihängend)	85 °C	30 V	Neutral
5POS MQS TAB	1-1418778-1	Produktzeichnung 3D PDF	Stiftgehäuse	5	Nein	-40 – 120 °C	1	Nein	Am Anschluss	Draht-an-Draht	2.54 mm	.63 mm	Braun	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	12 V, 24 V	A
8POS MIXED MQS REC COD A	1-1452693-1	Produktzeichnung 3D PDF	Buchsengehäuse	8	Nein	-40 – 130 °C	2	Nein	Am Anschluss	Draht-an-Leiterplatte	2.54 mm	.63 mm, 2.8 mm	Schwarz	7.5 A, 30 A	Strom und Signale	Kabelbefestigung (freihängend)	130 °C	-	A
TAB HSG 20P MQS MPQ ASSY ORANGE	1-1379913-2	Produktzeichnung 3D PDF	Stiftgehäuse	20	Nein	-40 – 85 °C	2	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm, 5.08 mm	.63 mm, 2.8 mm	Orange	3 A, 18 A	Strom und Signale	Kabelbefestigung (freihängend)	85 °C	30 V	Neutral
MQS1,5CONT.MODUL30P	4-1394914-4	Produktzeichnung 3D PDF	Buchsengehäuse	30	Ja	-40 – 130 °C	2	-	Am Anschluss	Draht-an-Draht	2.54 mm	-	Schwarz	-	-	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	B
20POS, GEN50 REC, UNSLD, CODE C,CONN KIT	2334713-3	Produktzeichnung 3D PDF	Buchsengehäuse	20	Nein	-	2	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	1.8 mm	.5 mm	Grau	-	-	Kabelbefestigung (freihängend)	-	-	C
MQS1,5CONT.MODUL30P	4-1394915-4	Produktzeichnung 3D PDF	Buchsengehäuse	30	Ja	-40 – 120 °C	2	-	Am Anschluss	Draht-an-Draht	2.54 mm	-	Schwarz	-	-	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	B
16POS,HYBRID,REC HSG,UNSLD,COD D	2334712-4	Produktzeichnung 3D PDF	Buchsengehäuse	16	Nein	-	2	Nein	Am Anschluss	Draht-an-Leiterplatte	1.8 mm, 2.5 mm	-	Schwarz	-	-	Kabelbefestigung (freihängend)	-	-	A
16POS,HYBRID,REC HSG,UNSLD,COD C	2334712-3	Produktzeichnung 3D PDF	Buchsengehäuse	16	Nein	-	2	Nein	Am Anschluss	Draht-an-Leiterplatte	1.8 mm, 2.5 mm	-	Schwarz	-	-	Kabelbefestigung (freihängend)	-	-	A
MQS1,5CONT.MODUL30P	4-1394915-3	Produktzeichnung 3D PDF	Buchsengehäuse	30	Ja	-40 – 120 °C	2	-	Am Anschluss	Draht-an-Draht	2.54 mm	-	Schwarz	-	-	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	A
20POS, GEN50 REC, UNSLD, CODE D,CONN KIT	2334713-4	Produktzeichnung 3D PDF	Buchsengehäuse	20	Nein	-	2	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	1.8 mm	.5 mm	Blau	-	-	Kabelbefestigung (freihängend)	-	-	D
20POS, GEN50, UNSLD, CODE B,CONN KIT	2334713-2	Produktzeichnung 3D PDF	Buchsengehäuse	20	Nein	-	2	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	1.8 mm	.5 mm	Elfenbein	-	-	Kabelbefestigung (freihängend)	-	-	B
20POS NANO MQS TL PLUG HOUSING, CODE C	2177588-3	Produktzeichnung 3D PDF	Buchsengehäuse	20	Nein	-40 – 105 °C	2	Nein	Am Anschluss	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Grau	3 A	Signal	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	C
12POS NANO MQS TL PLUG HOUSING, CODE C	2177587-3	Produktzeichnung 3D PDF	Buchsengehäuse	12	Nein	-40 – 125 °C	2	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	1.8 mm	.5 mm	Grau	3 A	Signal	Kabelbefestigung (freihängend)	125 °C	12 V	C
6POS,NANOMQS,REC HSG,ASSY,SEALED	2112594-2	Produktzeichnung 3D PDF	Buchsengehäuse	6	Ja	-	2	Nein	Am Anschluss	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Grau	3 A	Signal	Kabelbefestigung (freihängend)	-	-	B
94POS MIXED MQS REC SEALED	5-1355136-3	Produktzeichnung 3D PDF	Buchsengehäuse	94	Ja	-	5	Nein	Clean Body, Ins Gehäuse integriert	Draht-an-Leiterplatte	2.5 mm, 5.2 mm	.63 mm, 1.5 mm, 2.8 mm	Schwarz	7.5 A, 30 A	Strom und Signale	Kabelbefestigung (freihängend)	-	-	-
SOCKET HOUSING FOR MQS 18 POS REVERSED	1801036-1	Produktzeichnung 3D PDF	Buchsengehäuse	18	Nein	-40 – 120 °C	2	Nein	Am Anschluss	Draht-an-Draht	2.54 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	12 V, 24 V	Neutral
SOCKET HSG FOR MQS 26 POS REVERSED ASSY	1801040-1	Produktzeichnung 3D PDF	Buchsengehäuse	26	Nein	-40 – 120 °C	2	Nein	Am Anschluss	Draht-an-Draht	2.54 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	12 V, 24 V	Neutral
10POS,NANOMQS,REC HSG,COD C	2302475-3	Produktzeichnung 3D PDF	Buchsengehäuse	10	Nein	-	2	Nein	Rastfeder	Draht-an-Draht, Draht-an-Leiterplatte	1.8 mm	.5 mm	Blau	3 A	Signal	Kabelbefestigung (freihängend)	-	-	C
10POS,NANOMQS,REC HSG,COD D	2302475-4	Produktzeichnung 3D PDF	Buchsengehäuse	10	Nein	-	2	Nein	Rastfeder	Draht-an-Draht, Draht-an-Leiterplatte	1.8 mm	.5 mm	Violett	3 A	Signal	Kabelbefestigung (freihängend)	-	-	D
ASY,PLG,6P,1.8CL,UNSLD,GEN50 A,W/ CPA	2272405-5	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-	1	Ja	Ins Gehäuse integriert	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Schwarz	-	Signal	Kabelbefestigung (freihängend)	-	-	A
ASY,PLG,6P,1.8CL,UNSLD,GEN50 C,W/ CPA	2272405-7	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-	1	Ja	Ins Gehäuse integriert	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Grau	-	Signal	Kabelbefestigung (freihängend)	-	-	C
94POS MIXED MQS REC SEALED	4-1355136-3	Produktzeichnung 3D PDF	Buchsengehäuse	94	Ja	-	5	Nein	Clean Body, Ins Gehäuse integriert	Draht-an-Leiterplatte	2.5 mm, 5.2 mm	.63 mm, 1.5 mm, 2.8 mm	Schwarz	7.5 A, 30 A	Strom und Signale	Kabelbefestigung (freihängend)	-	-	-
20POS NANO MQS TL PLUG HOUSING, CODE D	2177588-4	Produktzeichnung 3D PDF	Buchsengehäuse	20	Nein	-40 – 105 °C	2	Nein	Am Anschluss	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Schwarz	3 A	Signal	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V	D
24 POS KIT ASSY FOR AIRBAG (ERGO LEVER)	1-284223-5	Produktzeichnung 3D PDF	Buchsengehäuse	24	Nein	-30 – 105 °C	2	Nein	Am Anschluss	Draht-an-Leiterplatte	2.54 mm	.63 mm	Braun	3.5 A, 6 A	Signal	Kabelbefestigung (freihängend)	105 °C	24 V	C
PLUG ASSY, 2P SIDE LATCH	2291329-4	Produktzeichnung 3D PDF	Buchsengehäuse	2	Nein	-40 – 100 °C	1	Ja	Ins Gehäuse integriert	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Schwarz	-	Signal	Kabelbefestigung (freihängend)	100 °C	12 V	D
6POS,MQS,REC HSG,UNSLD	2289786-2	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-	2	Nein	Am Anschluss	-	2.54 mm	.63 mm	Naturbelassen	-	Signal	Kabelbefestigung (freihängend)	-	-	-
ASY,PLG,6P,1.8CL,UNSLD,GEN50 B,W/ CPA	2272405-6	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-	1	Ja	Ins Gehäuse integriert	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Naturbelassen	-	Signal	Kabelbefestigung (freihängend)	-	-	B
ASY,PLG,6P,1.8CL,UNSLD,GEN50 B,NO CPA	2272405-2	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-	1	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Naturbelassen	-	Signal	Kabelbefestigung (freihängend)	-	-	B
ASY,PLG,6P,1.8CL,UNSLD,GEN50 D,W/ CPA	2272405-8	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-	1	Ja	Ins Gehäuse integriert	Draht-an-Leiterplatte, Kabel-an-Gerät	1.8 mm	.5 mm	Blau	-	Signal	Kabelbefestigung (freihängend)	-	-	D
8POS,YES 1.5,REC HSG,SLD	1-2112058-9	Produktzeichnung 3D PDF	Buchsengehäuse	8	Ja	-	1	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	5 mm	1.5 mm	Schwarz	-	-	Kabelbefestigung (freihängend)	-	-	A
18POS MQS TAB COD C-F	1-962692-2	Produktzeichnung 3D PDF	Stiftgehäuse	18	Nein	-40 – 120 °C	2	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	16 V	C-F
6POS MQS TAB SEALED COD A	1-967587-3	Produktzeichnung 3D PDF	Stiftgehäuse	6	Ja	-40 – 120 °C	2	Nein	Am Anschluss	Draht-an-Draht	4 mm	-	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	A
4POS MQS REC COD A	1-929170-4	Produktzeichnung 3D PDF	Buchsengehäuse	4	Nein	-40 – 120 °C	1	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm	.64 mm	Schwarz	7.5 A	-	Kabelbefestigung (freihängend)	120 °C	25 V	A
6POS MQS REC SEALED COD A	1-967616-2	Produktzeichnung 3D PDF	Buchsengehäuse	6	Ja	-40 – 120 °C	2	Nein	Am Anschluss	Draht-an-Draht	4 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	50 V	A
4POS MQS TAB SEALED COD A	1-967584-1	Produktzeichnung 3D PDF	Stiftgehäuse	4	Ja	-40 – 120 °C	2	Nein	Am Anschluss	Draht-an-Draht	6.2 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	50 V	A
3POS MQS TAB COD A	1-968700-1	Produktzeichnung 3D PDF	Stiftgehäuse	3	Nein	-40 – 120 °C	1	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm	.63 mm	Schwarz	-	Signal	Kabelbefestigung (freihängend)	120 °C	-	A
4POS MQS TAB SEALED COD A	1-967584-3	Produktzeichnung 3D PDF	Stiftgehäuse	4	Ja	-40 – 120 °C	2	Nein	Am Anschluss	Draht-an-Draht	6.2 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	50 V	A
20POS MQS REC COD A	1-968322-1	Produktzeichnung 3D PDF	Buchsengehäuse	20	Nein	-40 – 120 °C	2	Nein	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm	.63 mm	Schwarz	7.5 A	Signal	Kabelbefestigung (freihängend)	120 °C	-	A
4POS MQS REC	1-936119-2	Produktzeichnung 3D PDF	Buchsengehäuse	4	Nein	-	1	Ja	Ins Gehäuse integriert	Draht-an-Draht	2.54 mm	.63 mm	Gelb	-	Signal	Kabelbefestigung (freihängend)	-	12 V	-
5POS,NANOMQS,REC HSG,CODA	2282153-1	Produktzeichnung 3D PDF	Buchsengehäuse	5	Nein	-40 – 120 °C	1	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	1.8 mm	.5 mm	Schwarz	3 A	Signal	Kabelbefestigung (freihängend)	-	-	A
6POS,NANOMQS,REC HSG,CODA	2282154-1	Produktzeichnung 3D PDF	Buchsengehäuse	6	Nein	-40 – 120 °C	1	Nein	Ins Gehäuse integriert	Draht-an-Leiterplatte	1.8 mm	.5 mm	Schwarz	3 A	Signal	Kabelbefestigung (freihängend)	-	-	A
30POS MIXED MQS REC	2134869-1	Produktzeichnung 3D PDF	Buchsengehäuse	30	Nein	-40 – 120 °C	2	Nein	Rastfeder	Draht-an-Leiterplatte	2.5 mm, 9.1 mm	.63 mm	Schwarz	-	Strom und Signale	Kabelbefestigung (freihängend)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-	-
6POS,NANOMQS,REC HSG,COD B	2302501-2	Produktzeichnung 3D PDF	Buchse	6	Nein	-40 – 105 °C	2	Nein	Rastfeder	Kabel-an-Kabel, Kabel-an-Leiterplatte	1.8 mm	.5 mm	Naturbelassen	3 A	Signal	Kabelbefestigung (freihängend)	105 °C	12 V	B

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Gemischte und Hybrid-Steckverbinder Ja, Nein
Steckverbinderform Rechteckig, Rund
Steckverbinder- und Gehäusetyp Buchse, Buchsengehäuse, Stecker, Stiftgehäuse
Steckverbindersystem Draht-an-Draht, Draht-an-Leiterplatte, Kabel-an-Gerät, Kabel-an-Kabel, Kabel-an-Leiterplatte
Abdichtbar Ja, Nein
Primäre Verriegelungsfunktion Am Anschluss, Clean Body, Ins Gehäuse integriert, Rastfeder
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Konfigurationsmerkmale

Leere Kontaktkammerposition 1, 10, 13, 15, 16, 18, 19, 2, 20, 22, 23, 24, 26, 27, 29, 3, 30, 32, 33, 36, 4, 5, 6, 7, 8, 84, 9, 0
Anzahl der Positionen 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 24, 26, 28, 30, 32, 36, 40, 43, 48, 50, 52, 53, 60, 81, 94
Anzahl der Reihen 1, 2, 3, 4, 5, 6

Elektrische Kennwerte

Betriebsspannung (VDC) 12, 14, 16, 24, 25, 30, 50, 500
Betriebsspannung (VAC) 12, 25
Nominalspannungs-Architektur (V) 12, 14, 16, 24, 25, 30, 42, 48, 50, 500

Sonstige Eigenschaften

Kabelausgangswinkel 180°, 60°, 90°
Primäre Produktfarbe Beige, Blau, Bordeauxviolett, Braun, Elfenbein, Gelb, Grau, Grün, Hellblau, Naturbelassen, Orange, Schwarz, Violett, Wasserblau, Weiß
Steckverbinder und Kodierungscode 1, 2, 3, A, A-D, B, B-C, C, C-F, D, E, F, I, II, KA, Neutral, Z

Kontaktmerkmale

Kontakttyp Buchse, Flachstecker, Stecksockel, Stift
Kontaktgröße .4mm, .5mm, .63mm, .64mm, 1.2mm, 1.5mm, 2.8K, 2.8mm, 4.8K, 4.8mm, 6.35mm, 6.3K, 6.3mm
Steckzungenbreite (mm) .5, .6, .63, .64, 1.2, 1.5, 2.8, 4.8, 6.3
Steckzungenbreite (in) .019, .02, .023, .024, .025, .047, .059, .06, .11, .188, .248
Kontaktnennstrom (max.) (A) .75, 3, 3.5, 5, 6, 7.5, 11, 13, 14, 15, 16, 18, 20, 30, 40

Montage und Anschlusstechnik

Gegensteckführung Mit
Kontaktpositionssicherung (TPA) Ja, Nein
Gegensteckführungstyp Kodiert, Polarisiernut, Polarisierung, Polarisierungsrippe
Zugentlastung Mit, Nach Zubehör hinzufügen, Ohne
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend), Leiterplatten-Befestigung

Gehäusemerkmale

Gehäusematerial PA, PA 6.6, PA 6.6 GF, PA 66, PA 66 GF13, PA 66 GF30, PA 66 GF35, PA GF, PBT, PBT/ASA-GF20, PBT GF, PBT GF10, PBT GF15, PBT GF20
Mitte-Mitte-Abstand (Pitch) (mm) 1.8, 2, 2.5, 2.54, 2.85, 2.9, 3, 3.1, 3.5, 3.7, 4, 5, 5.08, 5.2, 5.5, 6.2, 6.5, 7, 9.1
Mitte-Mitte-Abstand (Pitch) (in) .07, .071, .079, .09, .098, .1, .11, .112, .118, .12, .122, .13, .137, .138, .14, .15, .157, .16, .19, .196, .197, .2, .204, .216, .244, .25, .256, .27, .35, .36

Abmessungen

Produktbreite (mm) 1.5, 2.54, 3, 4.4, 5.4, 6.1, 6.7, 6.8, 6.85, 6.95, 7, 7.1, 7.2, 7.6, 7.7, 7.9, 8.7, 9.58, 10.05, 10.2, 10.6, 10.8, 11.1, 11.3, 11.5, 12.3, 12.5, 13.1, 13.9, 14, 14.4, 14.8, 15.2, 15.3, 15.8, 16, 16.2, 16.45, 16.5, 16.6, 16.7, 16.8, 17, 17.2, 17.3, 17.6, 17.7, 18.4, 18.5, 18.85, 19.3, 20, 20.5, 20.7, 20.75, 20.8, 20.85, 21.8, 22.6, 23.5, 23.7, 23.85, 24, 24.15, 24.18, 24.2, 25.7, 25.8, 26, 26.1, 26.2, 26.25, 26.35, 26.5, 26.6, 27.9, 28.8, 28.9, 29.3, 31, 31.6, 31.9, 32.8, 34.4, 35.5, 36.5, 36.6, 37.1, 37.35, 38.7, 39.35, 40.1, 41.2, 43, 46, 51.4, 54.5, 13,18, 20,18, 15,18, 23,25, 11,2
Produktbreite (mm) 1.5, 2.54, 3, 4.4, 5.4, 6.1, 6.7, 6.8, 6.85, 6.95, 7, 7.1, 7.2, 7.6, 7.7, 7.9, 8.7, 9.58, 10.05, 10.2, 10.6, 10.8, 11.1, 11.3, 11.5, 12.3, 12.5, 13.1, 13.9, 14, 14.4, 14.8, 15.2, 15.3, 15.8, 16, 16.2, 16.45, 16.5, 16.6, 16.7, 16.8, 17, 17.2, 17.3, 17.6, 17.7, 18.4, 18.5, 18.85, 19.3, 20, 20.5, 20.7, 20.75, 20.8, 20.85, 21.8, 22.6, 23.5, 23.7, 23.85, 24, 24.15, 24.18, 24.2, 25.7, 25.8, 26, 26.1, 26.2, 26.25, 26.35, 26.5, 26.6, 27.9, 28.8, 28.9, 29.3, 31, 31.6, 31.9, 32.8, 34.4, 35.5, 36.5, 36.6, 37.1, 37.35, 38.7, 39.35, 40.1, 41.2, 43, 46, 51.4, 54.5, 13,18, 20,18, 15,18, 23,25, 11,2
Produktbreite (in) .059, .1, .118, .173, .213, .24, .264, .267, .269, .274, .276, .28, .283, .299, .303, .311, .342, .377, .395, .402, .417, .425, .437, .441, .445, .45, .452, .484, .492, .515, .547, .551, .567, .583, .598, .602, .62, .622, .629, .63, .638, .647, .648, .649, .65, .653, .657, .66, .661, .669, .677, .681, .692, .693, .697, .724, .728, .76, .787, .79, .8, .807, .81, .815, .819, .821, .858, .89, .91, .925, .933, .938, .944, .95, .953, 1.01, 1.02, 1.03, 1.031, 1.037, 1.04, 1.043, 1.047, 1.05, 1.098, 1.134, 1.138, 1.154, 1.22, 1.24, 1.256, 1.29, 1.35, 1.37, 1.38, 1.43, 1.437, 1.44, 1.46, 1.47, 1.52, 1.524, 1.57, 1.579, 1.622, 1.69, 1.811, 2.02, 2.15, 0,742, 0,518, 0,597
Produktlänge (mm) 6.8, 7, 7.6, 7.68, 7.7, 8, 9.1, 9.2, 9.6, 9.8, 10, 10.2, 10.5, 10.9, 11, 11.1, 11.3, 11.38, 11.5, 11.58, 12.2, 12.4, 12.5, 12.6, 12.7, 13.4, 14.1, 14.2, 14.6, 14.8, 14.98, 15, 15.2, 15.3, 16, 16.1, 16.2, 16.4, 16.45, 16.5, 16.51, 16.6, 16.78, 16.8, 17.4, 17.5, 17.6, 17.7, 17.9, 18, 18.2, 18.58, 18.78, 19, 19.1, 19.5, 19.83, 19.9, 20, 20.38, 20.4, 20.45, 20.6, 21.2, 21.3, 21.4, 22.05, 22.18, 22.3, 22.4, 22.9, 23.1, 23.2, 23.98, 24, 24.18, 24.8, 25.3, 25.5, 25.78, 26, 26.1, 26.2, 26.3, 26.5, 26.7, 27.2, 27.9, 28.4, 28.5, 29, 29.45, 30, 30.1, 30.4, 31, 31.1, 31.6, 32, 32.1, 33, 33.1, 33.6, 33.7, 34.1, 34.4, 34.5, 34.9, 35, 35.2, 36.5, 38, 38.2, 38.3, 39.6, 41.3, 42.6, 43.5, 44.65, 46.5, 48.3, 48.4, 51.5, 54, 54.3, 60.5, 60.6, 60.65, 64.64, 67.24, 76.4, 80, 85.3, 90, 97, 80,6, 32,05, 90,4, 91,9, 90,04
Steckverbinderhöhe (mm) 3.35, 4.35, 4.5, 4.85, 5, 6.2, 6.3, 6.4, 6.45, 6.5, 6.6, 6.7, 6.8, 6.85, 7, 7.1, 7.2, 7.3, 7.5, 7.8, 7.9, 8.2, 8.45, 8.6, 8.7, 9, 9.2, 9.35, 9.72, 9.8, 10, 10.2, 10.4, 10.6, 10.65, 10.68, 10.7, 10.8, 11.2, 11.3, 11.5, 11.6, 12.3, 12.4, 12.8, 13, 13.7, 14.1, 14.2, 14.25, 14.4, 14.45, 14.8, 15.2, 15.3, 15.8, 16, 16.4, 16.5, 16.6, 16.7, 16.75, 16.8, 17, 17.5, 17.6, 17.8, 18.2, 18.4, 18.5, 18.85, 19.1, 19.15, 19.35, 19.6, 19.9, 21.25, 21.6, 22.1, 23.8, 24, 24.2, 24.6, 24.8, 27.5, 27.85, 29, 29.4, 29.5, 30.4, 30.7, 31, 34.4, 35.5, 36, 36.5, 37.35, 37.4, 38.5, 39.9, 40.1, 43, 45.8, 46, 48.8, 54, 74.4, 39,35, 28,85
Steckverbinderhöhe (mm) 3.35, 4.35, 4.5, 4.85, 5, 6.2, 6.3, 6.4, 6.45, 6.5, 6.6, 6.7, 6.8, 6.85, 7, 7.1, 7.2, 7.3, 7.5, 7.8, 7.9, 8.2, 8.45, 8.6, 8.7, 9, 9.2, 9.35, 9.72, 9.8, 10, 10.2, 10.4, 10.6, 10.65, 10.68, 10.7, 10.8, 11.2, 11.3, 11.5, 11.6, 12.3, 12.4, 12.8, 13, 13.7, 14.1, 14.2, 14.25, 14.4, 14.45, 14.8, 15.2, 15.3, 15.8, 16, 16.4, 16.5, 16.6, 16.7, 16.75, 16.8, 17, 17.5, 17.6, 17.8, 18.2, 18.4, 18.5, 18.85, 19.1, 19.15, 19.35, 19.6, 19.9, 21.25, 21.6, 22.1, 23.8, 24, 24.2, 24.6, 24.8, 27.5, 27.85, 29, 29.4, 29.5, 30.4, 30.7, 31, 34.4, 35.5, 36, 36.5, 37.35, 37.4, 38.5, 39.9, 40.1, 43, 45.8, 46, 48.8, 54, 74.4, 39,35, 28,85
Steckverbinderhöhe (in) .132, .171, .177, .191, .196, .24, .244, .248, .252, .253, .255, .256, .259, .26, .263, .264, .267, .268, .27, .275, .276, .279, .28, .283, .287, .295, .307, .31, .311, .323, .333, .338, .339, .342, .343, .354, .36, .362, .38, .394, .402, .409, .41, .417, .42, .421, .425, .44, .441, .445, .453, .457, .46, .48, .488, .504, .512, .539, .555, .559, .561, .567, .568, .583, .59, .602, .622, .629, .63, .646, .65, .654, .657, .66, .661, .669, .689, .69, .692, .7, .716, .724, .728, .742, .75, .752, .762, .77, .783, .83, .85, .87, .937, .944, .945, .952, .953, .968, .98, 1.083, 1.096, 1.13, 1.14, 1.157, 1.161, 1.197, 1.2, 1.22, 1.35, 1.4, 1.417, 1.44, 1.47, 1.51, 1.571, 1.579, 1.69, 1.692, 1.693, 1.8, 1.92, 2.087, 2.126, 2.929, 1,82
Reihenabstand (mm) 1.5, 1.8, 1.9, 2.54, 2.6, 3, 3.4, 3.5, 4, 4.2, 4.24, 5, 5.2, 5.4, 5.5, 5.6, 5.75, 5.9, 5.95, 6, 6.3, 6.85, 6.9, 7, 7.6, 7.7, 7.8, 8.6, 9
Reihenabstand (in) .059, .06, .071, .074, .075, .1, .102, .11, .118, .12, .133, .135, .137, .138, .157, .16, .165, .167, .19, .197, .205, .21, .217, .22, .226, .23, .232, .234, .236, .24, .248, .27, .272, .275, .299, .3, .31, .32, .339, .354, 0,269
Produktlänge (mm) 6.8, 7, 7.6, 7.68, 7.7, 8, 9.1, 9.2, 9.6, 9.8, 10, 10.2, 10.5, 10.9, 11, 11.1, 11.3, 11.38, 11.5, 11.58, 12.2, 12.4, 12.5, 12.6, 12.7, 13.4, 14.1, 14.2, 14.6, 14.8, 14.98, 15, 15.2, 15.3, 16, 16.1, 16.2, 16.4, 16.45, 16.5, 16.51, 16.6, 16.78, 16.8, 17.4, 17.5, 17.6, 17.7, 17.9, 18, 18.2, 18.58, 18.78, 19, 19.1, 19.5, 19.83, 19.9, 20, 20.38, 20.4, 20.45, 20.6, 21.2, 21.3, 21.4, 22.05, 22.18, 22.3, 22.4, 22.9, 23.1, 23.2, 23.98, 24, 24.18, 24.8, 25.3, 25.5, 25.78, 26, 26.1, 26.2, 26.3, 26.5, 26.7, 27.2, 27.9, 28.4, 28.5, 29, 29.45, 30, 30.1, 30.4, 31, 31.1, 31.6, 32, 32.1, 33, 33.1, 33.6, 33.7, 34.1, 34.4, 34.5, 34.9, 35, 35.2, 36.5, 38, 38.2, 38.3, 39.6, 41.3, 42.6, 43.5, 44.65, 46.5, 48.3, 48.4, 51.5, 54, 54.3, 60.5, 60.6, 60.65, 64.64, 67.24, 76.4, 80, 85.3, 90, 97, 80,6, 32,05, 90,4, 91,9, 90,04
Produktlänge (in) .268, .276, .302, .303, .32, .358, .362, .377, .378, .385, .386, .394, .4, .402, .41, .42, .43, .433, .437, .445, .448, .453, .456, .48, .488, .49, .492, .496, .5, .527, .528, .555, .559, .574, .583, .589, .59, .602, .629, .634, .637, .638, .64, .645, .646, .647, .648, .65, .654, .66, .661, .685, .688, .693, .697, .704, .708, .717, .731, .739, .74, .75, .751, .752, .768, .78, .781, .783, .787, .802, .803, .805, .81, .835, .839, .842, .868, .873, .878, .881, .902, .909, .913, .944, .945, .952, .976, .996, 1.004, 1.01, 1.02, 1.024, 1.03, 1.031, 1.043, 1.051, 1.071, 1.098, 1.11, 1.122, 1.14, 1.142, 1.159, 1.18, 1.181, 1.19, 1.22, 1.224, 1.244, 1.26, 1.29, 1.303, 1.32, 1.323, 1.327, 1.343, 1.35, 1.358, 1.374, 1.38, 1.386, 1.437, 1.49, 1.5, 1.508, 1.559, 1.56, 1.626, 1.68, 1.713, 1.75, 1.83, 1.902, 1.906, 2.02, 2.126, 2.13, 2.38, 2.388, 2.54, 2.647, 3, 3.15, 3.17, 3.35, 3.54, 3.56, 3.61, 3.81, 26.1, 3,36

Verwendungsbedingungen

Betriebstemperatur (max) (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 150
Betriebstemperatur (max) (°F) 125, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 302
Betriebstemperaturbereich (°C) -30 – 85, -30 – 105, -30 – 125, -40 – 85, -40 – 150, -40 – 120, -40 – 125, -25 – 85, -40 – 130, '-40 – 80, -40 – 100, -40 – 105
Betriebstemperaturbereich (°F) '-13 – 185, '-22 – 185, '-22 – 221, -40 – 221, -40 – 266, -40 – 212, -40 – 302, -40 – 257, -22 – 257, -40 – 185, -40 – 176, -40 – 248

Betrieb/Anwendung

erfüllt die Automatisierungsrichtlinie Ja, KOMAX Automatisches Einfügen von Bauteilen, nach Version 5.0 (März 2018), KOMAX Automatisches Einfügen von Bauteilen, nach Version 5 mit erhöhtem Einrichtungsaufwand/begrenzter Prozessgeschwindigkeit
Stromkreis Anwendung Leistung, Signal, Strom und Signale

Industriestandards

UL-Brandschutzklasse Nein, UL 94HB, UL 94V-0
IP-Schutzart IP2B, IP67, IP69K, IP6K9K, IPX9K
Kompatibilität mit Normen/Standards DIN IEC 512, LV214, SAE/USCAR-2, USCAR-2

Verpackungsmerkmale

Verpackungsmethode Box, Box und Karton, Carton, Einzelausführung, Kiste, Kit, Kunststofftüte, Menge, Paket, Tasche und Box, Tray, Tüte
Verpackungsmenge 1, 30, 42, 84, 100, 108, 110, 120, 140, 150, 168, 200, 250, 400, 450, 460, 484, 500, 528, 600, 650, 700, 750, 792, 800, 1000, 1080, 1100, 1200, 1250, 1500, 1700, 1900, 2000, 2500, 2700, 3000, 3200, 3800, 4000, 4208, 5000, 6000, 6500, 7000, 7500, 7504, 8000, 8700, 10000

Weitere

Wartbar Ja, Nein
Steckverbinder-Positionssicherung (CPA) Ja, Nein

Referenznummer

TE-interne Teilenummer CAT-M8793-CH8172
