LVDT +-10V, federbelastet

LVDT +-10V, federbelastet-CAT-LVDT0013
  • AST
|
  • AST Macro Sensors GHSD

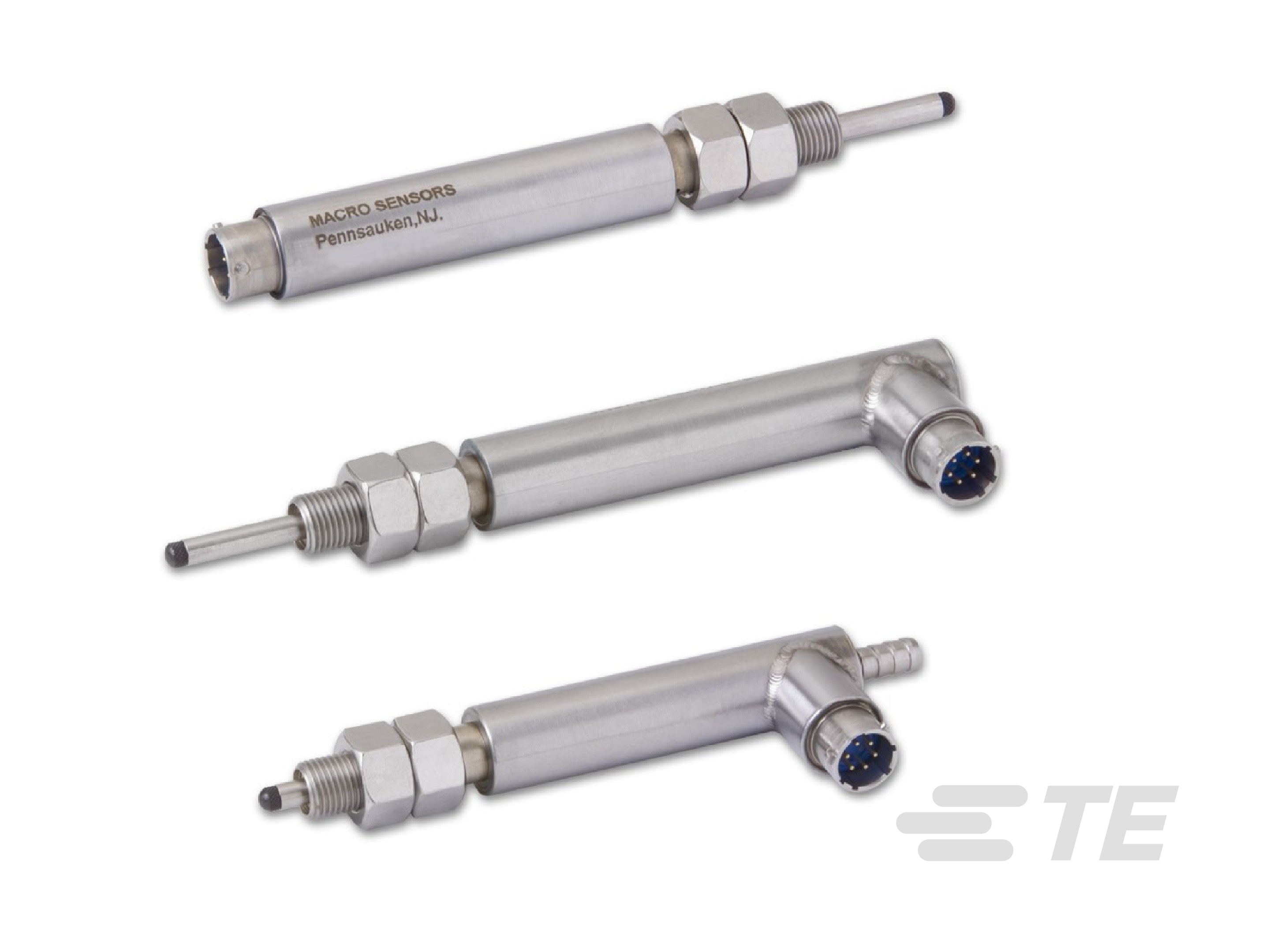

Die Serien GHSD 750 und GHSDR 750 von Macro Sensors mit federbelasteten DC-LVDTs mit 3/4-Zoll-Durchmesser sind für eine große Bandbreite an Positions- und Dimensions-messanwendungen konzipiert.
Mehr Weniger

Produktmerkmale

  • Linearity Error (Full Range)(%): ±.25

  • Gehäusematerial: Edelstahl

  • Produktdurchmesser(mm): 19.05

  • Supply Voltage Range(V): -15 – 15

  • Betriebstemperaturbereich(°C): -20 – 70

Übersicht

Mit ihrer integrierten Elektronik werden die Wegsensoren durch einen DC-Eingang gespeist und generieren einen vorkalibrierten DC-Ausgang.  Der Ausgang bei den Serien GHSD 750 und GHDSR ist für die Verwendung mit vielen SPS, Digitalanzeigen, A/D-Wandlern, computerbasierten Datenprozessoren sowie Datenerfassungssystemen zur Qualitätskontrolle ausgelegt. Die GHSD 750 Serie ist in Bereichen von ±0,51 mm bis ±50,0 mm verfügbar und weist einen maximalen Linearitätsfehler von ±0,25 % des vollen Ausgangsbereichs auf. Dabei wird eine statistisch optimale Gerade verwendet, die von der Methode der kleinsten Quadrate abgeleitet ist.

Vorteile

  • Bereiche von ±0,51 bis ±50,0 mm
  • Eingang von ±15 V DC, vorkalibrierter Ausgang von 0 bis ±10 V DC
  • Wiederholbarkeit von <0,01 % des vollen Ausgangsbereichs
  • Nichtlinearität von ±0,25 % des vollen Ausgangsbereichs
  • Umgebungsfest abgedichtete Spule gemäß IEC IP-68

Ressourcen zur LVDT-Sensortechnik

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Konfigurationsmerkmale

  • Elektrische Verbindung  6-poliger Stiftstecker

Elektrische Kennwerte

  • Supply Voltage Range (V) -15 – 15

Sonstige Eigenschaften

  • Gehäusematerial  Edelstahl

  • Federbelastet  Federbelastet

Abmessungen

  • Produktdurchmesser  19.05 mm [ 0,75 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -20 – 70 °C [ -4 – 158 °F ]

Betrieb/Anwendung

  • Output Signal Type  ±10 V

Industriestandards

  • IP-Schutzart  IP68

Weitere

  • Linearity Error (Full Range) (%) ±.25

Referenznummer

  • TE-interne Teilenummer CAT-LVDT0013
