Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

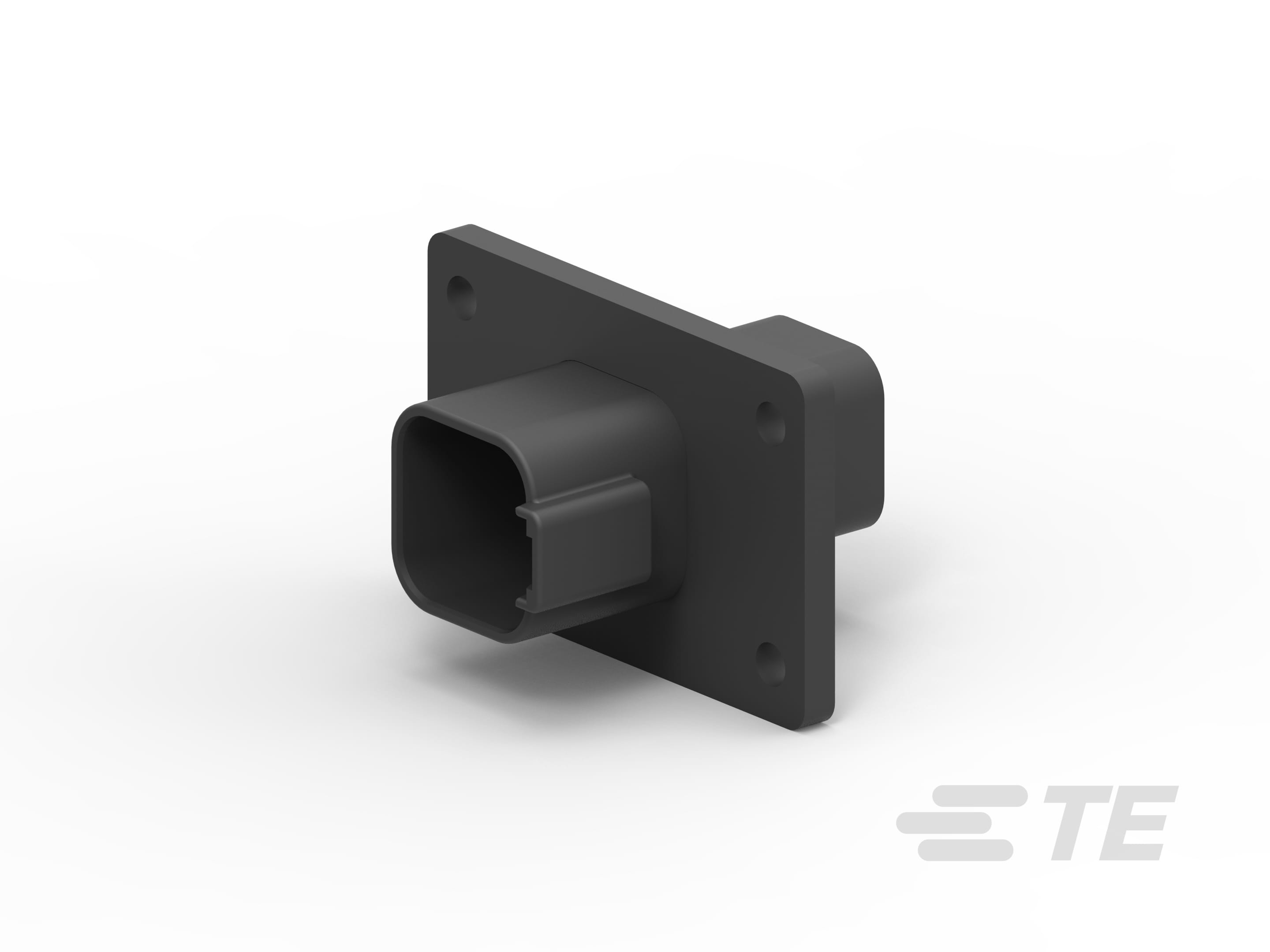

DEUTSCH DT Flange Receptacle Connector

Produktmerkmale

Anzahl der Positionen : 2, 3, 4, 6, 8, 12, 48
Steckverbinder- und Gehäusetyp : Buchse, Buchsengehäuse, Stiftgehäuse
Stiftdurchmesser (mm): 1.57, 1.59, 1.6
Stiftdurchmesser (in): .062, .063
Steckverbindersystem : Draht-an-Draht, Draht-an-Schalttafel
Mitte-Mitte-Abstand (Pitch) (mm): 3.81, 4,47, 4.44, 4.5, 5.46, 8.66, 8.7, 9,09, 9.1, 9.12
Mitte-Mitte-Abstand (Pitch) (in): .15, .175, .176, .178, .215, .341, .358, .359

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Steckverbinder- und Gehäusetyp	Anzahl der Positionen	Abdichtbar	Anzahl der Reihen	Steckverbindersystem	Mitte-Mitte-Abstand (Pitch)	Stiftdurchmesser	Primäre Produktfarbe	Stromkreis Anwendung	Nominalspannungs-Architektur	Steckverbinder und Kodierungscode	EU RoHS-Konformität	EU ELV-Konformität
REC, 3P, GRY, E, FLANGE	DT04-3P-CL03	Produktzeichnung 3D PDF	Stiftgehäuse	3	Ja	-	Draht-an-Schalttafel	-	1.6 mm	Grau	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 3P, GRY, N, XCAP, FLANGE	DT04-3P-LE08	Produktzeichnung 3D PDF	Stiftgehäuse	3	Ja	2	Draht-an-Draht	8.7 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRN, N, ENH KEY, FLANGE, C	DT04-12PC-BL04	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grün	Leistung	12 V, 24 V, 48 V	C	-	-
REC, 3P, BLK, N, XCAP, FLANGE	DT04-3P-LE12	Produktzeichnung 3D PDF	Stiftgehäuse	3	Ja	2	Draht-an-Draht	8.7 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, N, CAP, FLANGE, B	DT04-12PB-LE01	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 12P, BLK, E, ENH KEY, FLANGE, A	DT04-12PA-BL06	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, E, FLANGE, A	DT04-12PA-LE21	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, ENH KEY, CAP, FLANGE,B	DT04-12PB-BL11	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 12P, BLK, N, CAP, FLANGE, A	DT04-12PA-LE17	3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, E, ENH KEY, CAP, FLANGE,A	DT04-12PA-BL11	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 8P, GRY, N, XCAP, FLANGE, A	DT04-08PA-LE03	Produktzeichnung 3D PDF	Buchsengehäuse	8	Ja	2	Draht-an-Draht	9,09 mm	1.57 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, N, FLANGE, B	DT04-08PB-L012	Produktzeichnung 3D PDF	Buchsengehäuse	8	Ja	2	Draht-an-Draht	9,09 mm	1.57 mm	Schwarz	Leistung	12 V, 24 V, 52 V	B	-	-
REC, 4P, GRY, E, FLANGE	DT04-4P-CL03	Produktzeichnung 3D PDF	Stiftgehäuse	4	Ja	2	Draht-an-Draht	4,47 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 4P, BLK, N, FLANGE	DT04-4P-LE14	Produktzeichnung 3D PDF	Buchse	4	Ja	2	Draht-an-Schalttafel	-	1.6 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
PLG, 3P, BLK, E, FLANGE CAP	DT06-3S-CL08	Produktzeichnung 3D PDF	Buchsengehäuse	3	Ja	2	Draht-an-Draht	8.66 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 8P, BLK, N, CAP, FLANGE, A	DT04-08PA-LE11	Produktzeichnung 3D PDF	Buchsengehäuse	8	Nein	2	Draht-an-Draht	9,09 mm	1.57 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, N, CAP, FLANGE, A	DT04-12PA-LE10	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, N, ENH KEY, FLANGE, B	DT04-12PB-BL04	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE03	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, N, CAP, FLANGE, A	DT04-12PA-LE09	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, FLANGE, B	DT04-12PB-LE21	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 12P, BLK, E, CAP, FLANGE, A	DT04-12PA-LE20	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, N, FLANGE, A	DT04-08PA-LE14	Produktzeichnung 3D PDF	Stiftgehäuse	8	Ja	2	Draht-an-Schalttafel	-	1.6 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, E, FLANGE, A	DT04-12PA-CL03	Produktzeichnung 3D PDF	Buchse	12	Ja	2	Draht-an-Schalttafel	4.5 mm	1.6 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 4P, GRY, N, FLANGE	DT04-4P-L012	Produktzeichnung 3D PDF	Stiftgehäuse	4	Ja	2	Draht-an-Draht	4,47 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, E, ENH KEY, CAP, FLANGE,B	DT04-12PB-FL02	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 3P, BLK, N, FLANGE	DT04-3P-LE14	Produktzeichnung 3D PDF	Stiftgehäuse	3	Ja	-	Draht-an-Schalttafel	-	1.6 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 6P, BLK, E, TIE WRAP CAP, FLANGE	DT04-6P-CL10	Produktzeichnung 3D PDF	Stiftgehäuse	6	Ja	2	Draht-an-Draht	3.81 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, N, FLANGE, A	DT04-08PA-L012	Produktzeichnung 3D PDF	Buchsengehäuse	8	Ja	2	Draht-an-Draht	9,09 mm	1.57 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE07	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BRN, N, ENH KEY, FLANGE, D	DT04-12PD-BL04	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Braun	Leistung	12 V, 24 V, 48 V	D	-	-
REC, 12P, GRN, N, CAP, FLANGE, C	DT04-12PC-LE01	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grün	Leistung	12 V, 24 V, 48 V	C	-	-
REC, 12P, BLK, E, FLANGE, A	DT04-12PA-CL06	Produktzeichnung 3D PDF	Buchse	12	Ja	2	Draht-an-Schalttafel	4.5 mm	1.6 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, FLANGE, B	DT04-12PB-CL03	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 8P, BLK, E, FLANGE, A	DT04-08PA-CL06	Produktzeichnung 3D PDF	Stiftgehäuse	8	Ja	2	Draht-an-Schalttafel	-	1.6 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 8P, GRY, N, FLANGE, A	DT04-08PA-L022	3D PDF	Buchsengehäuse	8	Ja	2	Draht-an-Draht	9,09 mm	1.57 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE05	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, ENH KEY, FLANGE, B	DT04-12PB-BL13	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 4P, BLK, N, CAP, FLANGE	DT04-4P-LE11	Produktzeichnung 3D PDF	Stiftgehäuse	4	Ja	2	Draht-an-Draht	4,47 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, N, FLANGE, B	DT04-12PB-L012	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	B	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE01	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRN, E, FLANGE, C	DT04-12PC-CL03	Produktzeichnung 3D PDF	Buchse	12	Ja	2	Draht-an-Schalttafel	4.5 mm	1.6 mm	Grün	Leistung	12 V, 24 V, 48 V	C	-	-
REC, 12P, GRN, N, FLANGE, C	DT04-12PC-L012	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grün	Leistung	12 V, 24 V, 48 V	C	-	-
REC, 48P, GRY, N, FLANGE, ABCD	DT04-48P-B016	Produktzeichnung 3D PDF	Stiftgehäuse	48	Ja	8	Draht-an-Draht	9.12 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 6P, BLK, E, FLANGE	DT04-6P-CL06	Produktzeichnung 3D PDF	Buchse	6	Ja	3	Draht-an-Schalttafel	9.1 mm	1.6 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, E, CAP, FLANGE, A	DT04-12PA-LE06	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 3P, BLK, E, FLANGE	DT04-3P-CL06	Produktzeichnung 3D PDF	Stiftgehäuse	3	Ja	2	Draht-an-Draht	8.7 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, E, XCAP, FLANGE, A	DT04-08PA-CL07	Produktzeichnung 3D PDF	Buchsengehäuse	8	Ja	2	Draht-an-Draht	9,09 mm	1.57 mm	Grau	Leistung	12 V, 24 V, 48 V	A	-	-
REC, 3P, GRY, N, FLANGE	DT04-3P-L012	3D PDF	Stiftgehäuse	3	Ja	2	Draht-an-Draht	8.7 mm	1.59 mm	Grau	Leistung	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, E, FLANGE, A	DT04-12PA-CL15	Produktzeichnung 3D PDF	Stiftgehäuse	12	Ja	2	Draht-an-Draht	4.44 mm	1.59 mm	Schwarz	Leistung	12 V, 24 V, 48 V	A	-	-

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Gemischte und Hybrid-Steckverbinder Nein
Steckverbinderform Dreieckig, Rechteckig
Steckverbinder- und Gehäusetyp Buchse, Buchsengehäuse, Stiftgehäuse
Steckverbindersystem Draht-an-Draht, Draht-an-Schalttafel
Abdichtbar Ja, Nein
Primäre Verriegelungsfunktion Ins Gehäuse integriert
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Konfigurationsmerkmale

Leere Kontaktkammerposition 0
Steckverbinder-Dichtungstyp E-DICHTUNG, N-DICHTUNG
Steckverbindermodifikation Abgedichteter Flansch, Dichtung (separat erhältlich), Endkappe, Abgedichteter Flansch, Endkappe, Abgedichteter Flansch, Endkappe, einteiliges Design, Abgedichteter Flansch, Schrumpfmuffenadapter, Geschweißter Flansch, Geschweißter Flansch, Endkappe, Geschweißter Flansch, Schrumpfmuffenadapter, Schrumpfmuffenadapter, Verbessert Dichtungsarretierung
Anzahl der Positionen 2, 3, 4, 6, 8, 12, 48
Anzahl der Reihen 1, 2, 3, 8

Elektrische Kennwerte

Betriebsspannung (VDC) 250
Betriebsspannung (VAC) 250
Nominalspannungs-Architektur (V) 12, 24, 48, 52

Sonstige Eigenschaften

Kabelausgangswinkel 180°
Primäre Produktfarbe Braun, Grau, Grün, Schwarz
Steckverbinder und Kodierungscode A, B, C, D

Kontaktmerkmale

Kontakttyp Buchse, Stecksockel, Stift
Kontaktgröße Größe 16
Stiftdurchmesser (mm) 1.57, 1.59, 1.6
Stiftdurchmesser (in) .062, .063
Kontaktnennstrom (max.) (A) 13

Montage und Anschlusstechnik

Gegensteckführung Mit, Ohne
Kontaktpositionssicherung (TPA) Ja, Nein
Gegensteckführungstyp Kodiert, Nicht kodiert, Polarisierung
Zugentlastung Nach Zubehör hinzufügen, Ohne
Steckverbinderbefestigungs-Typ Leiterplatten-Befestigung

Gehäusemerkmale

Gehäusematerial PA 66 GF15, PA GF
Mitte-Mitte-Abstand (Pitch) (mm) 3.81, 4,47, 4.44, 4.5, 5.46, 8.66, 8.7, 9,09, 9.1, 9.12
Mitte-Mitte-Abstand (Pitch) (in) .15, .175, .176, .178, .215, .341, .358, .359

Abmessungen

Kompatibler Isolationsdurchmesserbereich (mm) 1,3 – 3., 1,4 – 3,8, 1.35 – 3.05, 2,24 – 3,68, 2.2 – 3.7, 2.23 – 3.68
Kompatibler Isolationsdurchmesserbereich (in) .053 – .12, .088 – .145, ,055 – ,15
Produktbreite (mm) 30.99, 31.7, 35.5, 40.51, 43.1, 50.8, 54.99, 55.12, 57.3, 64.52, 76.2, 88.34
Produktbreite (in) 1.22, 1.25, 1.39, 1.595, 1.67, 2, 2.165, 2.17, 2.256, 2.54, 3, 3.478
Steckverbinderhöhe (mm) 31.7, 31.75, 33.02, 35.51, 35.56, 38.1, 38.99, 44.07, 45,9, 45,7, 50.62, 54.74, 60.25
Steckverbinderhöhe (in) 1,79, 1.24, 1.25, 1.3, 1.398, 1.4, 1.5, 1.535, 1.735, 1.8, 1.993, 2.155, 2.372
Reihenabstand (mm) 4.45, 8.89, 9.12
Reihenabstand (in) .175, .35, .359
Produktlänge (mm) 29.92, 40.5, 43.13, 43.38, 45.67, 45.92, 47.19, 47.45, 47.57, 50.62, 51.89, 52.37, 55, 55.4, 60.91, 62.89, 64.9, 135.89
Produktlänge (in) 1.178, 1.59, 1.6, 1.698, 1.708, 1.798, 1.808, 1.858, 1.868, 1.873, 1.993, 2.043, 2.062, 2.16, 2.181, 2.398, 2.476, 2.555, 5.35

Verwendungsbedingungen

Betriebstemperatur (max) 125 °C [ 257 °F ]
Betriebstemperaturbereich '-55 – 125 °C [ -67 – 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Leistung

Industriestandards

UL-Brandschutzklasse Prüfung bei 12 mm hoher Flamme gemäß Standard UL-94, UL 94V-0
IP-Schutzart IP68, IP6K9K
Kompatibilität mit Normen/Standards SAE J2030

Verpackungsmerkmale

Verpackungsmethode Box, Paket, Tüte
Verpackungsmenge 1, 60, 80, 96, 100, 170, 175, 200, 300, 400, 450

Weitere

Wartbar Ja
Steckverbinder-Positionssicherung (CPA) Nein

Referenznummer

TE-interne Teilenummer CAT-J41-DDFRC
