Analoge RH- und NTC-Messumformer für OEM-Anwendungen

Analoge RH- und NTC-Messumformer für OEM-Anwendungen-CAT-HSA0005
  • MEAS
|
  • MEAS HTU

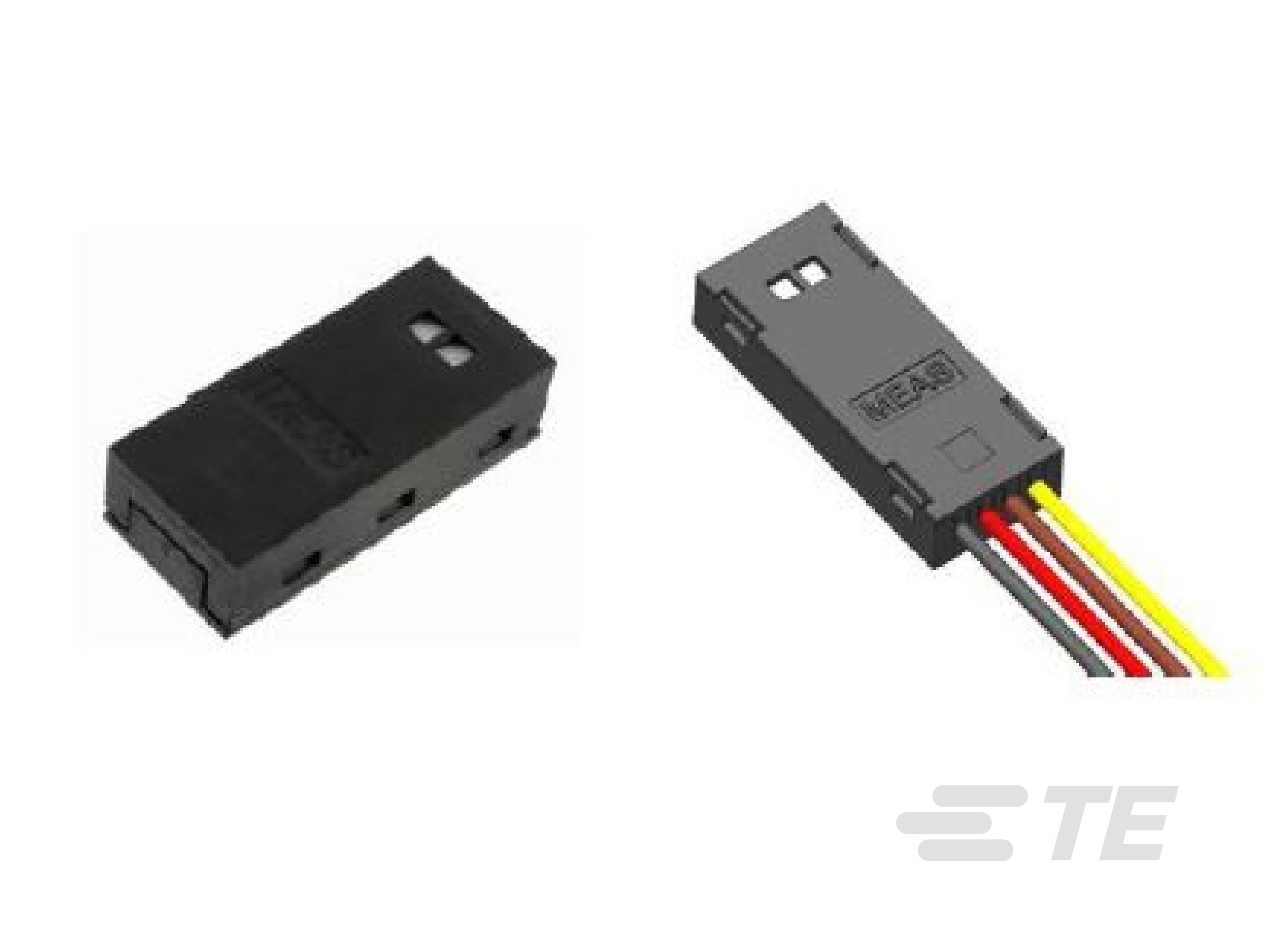

Die Serie HTU3500 umfasst spezielle Plug-and-Play-Messumformer für Feuchtigkeit und Temperatur zum Einsatz in OEM-Anwendungen, die zuverlässige und genaue Messungen erfordern.
Mehr Weniger

Produktmerkmale

  • Humidity Sensor Product Type : RHT

  • Versorgungsspannung (Höchstwert) (VDC): 16

  • Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]

  • Accuracy (%RH): ±2

  • Nennleistung bei 55 % RH (bei 5 V DC) (V): 1.49

Das Produkt jetzt konfigurieren und ein Angebot für die gewünschte Konfiguration anfordern

Übersicht

Die HTU3500 RH-Messumformer sind spezielle Plug-and-Play-Messumformer für Feuchtigkeit und Temperatur zum Einsatz in OEM-Anwendungen, die zuverlässige und genaue Messungen erfordern. Der lineare Spannungsausgang und der direkte NTC-Ausgang ermöglichen den direkten Anschluss an einen Mikrocontroller. Die Serie HTU3500 ist für anspruchsvolle und hochvolumige Anwendungen ausgelegt, bei denen der Stromverbrauch entscheidend ist. Der optionale PTFE-Membranfilter (F) schützt die analogen Feuchtigkeitsmodule mit Temperaturausgang der Serie HTU3500 vor dem Ein-dringen von Schmutz und Wasser sowie vor Verunreinigungen durch Partikel. Außerdem gewährleistet er eine schnelle Reaktionszeit. Zur Auswahl stehen mehrere Steckverbinder. Es sind Stromversorgungsprodukte mit 5 V DC oder 3 V DC verfügbar. Auch der ausschließlich analoge Feuchtigkeitssensor HU3500 kann eingesetzt werden.

Vorteile

  • Kompaktes Plug-and-Play-Modul, das keine externen Komponenten benötigt
  • Betrieb mit 5 V DC oder 3 V DC
  • Analoger Ausgang für relative Feuchte und Temperatur
  • Vollständige Auswechselbarkeit Keine Kalibrierung erforderlich
  • Betrieb mit 5 V DC oder 3 V DC
  • Geringer Stromverbrauch
  • Schnelle Reaktionszeit
  • Sofortige Entsättigung nach langen Sättigungsphasen
  • Analogausgang
  • Erwiesene Zuverlässigkeit und langfristige Stabilität
  • Zuverlässigkeit auch nach mehrfacher Betauung

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Humidity Sensor Product Type  RHT

  • Interface Signal Type  Analog

Elektrische Kennwerte

  • Versorgungsspannung (Höchstwert) (VDC) 16

  • Nennleistung bei 55 % RH (bei 5 V DC) (V) 1.49

  • Stromverbrauch (mA) 1.2

  • Ausgangsimpedanz (Ω) 50

  • Nennwiderstand bei 25 °C (kΩ) 10

  • Toleranz des Nennwiderstands bei 25 °C (%) 1

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 85 °C [ -40 – 185 °F ]

  • Accuracy (%RH) ±2

  • Temperaturkoeffizient (%RH/°C) -.15

  • Empfindlichkeit (mV/%RH) 26

  • Betriebsbereich Feuchtigkeit (%RH) 0 – 100

Weitere

  • Reaktionszeit (seconds) 10

  • β-Wert B25/50 (K) 3380

Referenznummer

  • TE-interne Teilenummer CAT-HSA0005
