Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

Kompakte Druckkraft-Wägezelle

MEAS

MEAS FX29

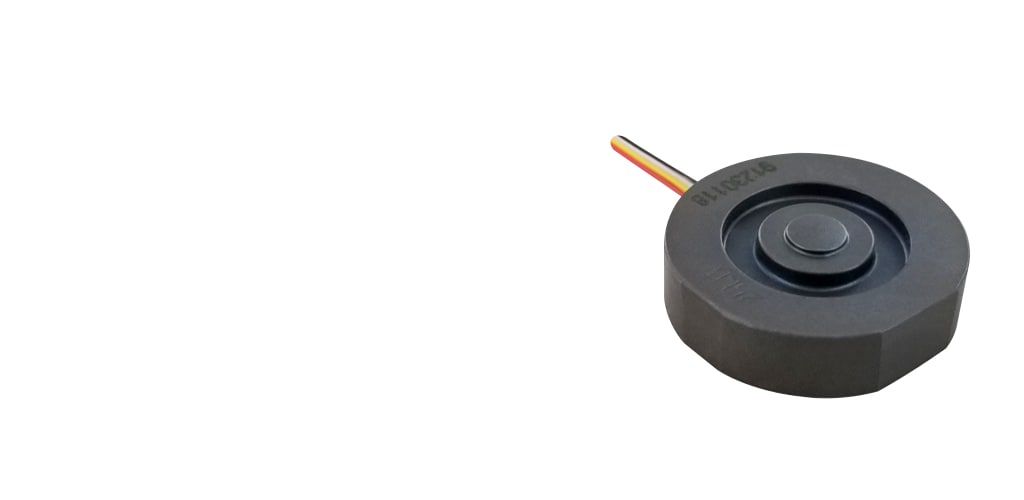

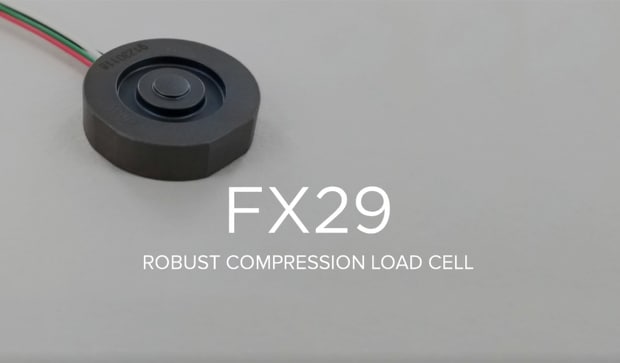

Die FX29 ist eine kompakte Druckwägezelle, die für integrierte Kraftmessanwendungen optimiert ist – von medizinischen Einweggeräten bis hin zu langlebigen Haushaltsgeräten und Fitnessgeräten. Die FX29 verfügt über die hochzuverlässige Microfused-Technologie und wird in den Bereichen von 50 N bis 1000 N angeboten.

Mehr Weniger

Datenblatt |

Kontakt aufnehmen

Produktmerkmale

Kraftsensortyp : OEM-Kompressions-Kraftmesszellen
Kraftrichtung : Kompression
Endbereich (Newton): 0 – 250 | 50 | 125 | 250 | 500
Endbereich (lbf): 0 – 50 | 10 | 25 | 50 | 100 | 200
Betriebstemperaturbereich : 0 – 50 °C [ 32 – 122 °F ]

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Endbereich	Endbereich	IP-Schutzart	Versorgungsspannungsbereich	Ausgangssignal-Typ	Genauigkeit	EU ELV-Konformität
FX29J0-100A-0100-L	20009605-60	3D PDF	500 Newton	100 lbf	IP43	3 VDC	I2C (kein Ruhezustand)	-	-
FX292X-040A-0050-L	20009605-26	3D PDF	250 Newton	50 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX29K1-100A-0100-L	20009605-48	3D PDF	-	-	100 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K0-100B-0200L	20009605-65	3D PDF	500 Newton	200 lbf	IP43	3 VDC	I2C (Ruhezustand)	-	-	-
FX292X-100B-0025-L	20009605-29	3D PDF	125 Newton	25 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX29J0-100B-0025-L	20009605-66	3D PDF	125 Newton	25 lbf	IP43	3 VDC	I2C (kein Ruhezustand)	-	-	-
FX292X-100B-0100-L	20009605-31	3D PDF	500 Newton	100 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX293X -040A-0025-L	20009605-33	3D PDF	125 Newton	25 lbf	IP43	5 VDC	,5 bis 4,5 V	-	-	-
FX29J0-100A-0050-L	20009605-64	3D PDF	0 – 250 Newton	0 – 50 lbf	-	-	5 VDC	14 Bit I2C	±1 % of Full Scale	-
FX292X-040B-0010-L	20009605-00	3D PDF	-	-	10 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX29K0-100B-0025-L	20009605-45	3D PDF	125 Newton	25 lbf	IP43	3 VDC	I2C (Ruhezustand)	-	-	-
FX292X-100B-0010-L	20009605-28	3D PDF	50 Newton	10 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-100B-0050-L	20009605-30	3D PDF	250 Newton	50 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX29K3-100A-0100-L	20009605-50	3D PDF	500 Newton	100 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K2-100A-0100-L	20009605-49	3D PDF	500 Newton	100 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX292X-040A-0025-L	20009605-25	3D PDF	125 Newton	25 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-040A-0010-L	20009605-24	3D PDF	50 Newton	10 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-040A-0100-L	20009605-27	3D PDF	500 Newton	100 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-040B-0100-L	20009605-03	3D PDF	-	-	100 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-100A-0010-L	20009605-04	3D PDF	-	-	10 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX293X-100A-0010-L	20009605-12	3D PDF	-	-	10 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX292X-040B-0200-L	20009605-54	3D PDF	-	-	200 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX29K0-040B-0100-L	20009605-19	3D PDF	-	-	100 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K0-100A-0025-L	20009605-21	3D PDF	-	-	25 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K0-100A-0050-L	20009605-22	3D PDF	-	-	50 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX292X-040A-0200-L	20009605-52	3D PDF	-	-	200 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX293X-100A-0050-L	20009605-14	3D PDF	-	-	50 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX29K0-040B-0010-L	20009605-16	3D PDF	-	-	10 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K0-040B-0050-L	20009605-18	3D PDF	-	-	50 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX292X-100B-0200-L	20009605-55	3D PDF	-	-	200 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX293X-040B-0010-L	20009605-08	3D PDF	-	-	10 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX293X-040B-0050-L	20009605-10	3D PDF	-	-	50 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX293X-100B-0100-L	20009605-39	3D PDF	500 Newton	100 lbf	IP43	5 VDC	,5 bis 4,5 V	-	-	-
FX292X-100A-0200-L	20009605-53	3D PDF	-	-	200 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-040B-0050-L	20009605-02	3D PDF	-	-	50 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-100A-0050-L	20009605-06	3D PDF	-	-	50 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-100A-0100-L	20009605-07	3D PDF	-	-	100 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX293X-040B-0100-L	20009605-11	3D PDF	-	-	100 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX29K0-040B-0025-L	20009605-17	3D PDF	-	-	25 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K0-100A-0010-L	20009605-20	3D PDF	-	-	10 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX29K0-100A-0100-L	20009605-23	3D PDF	-	-	100 lbf	-	-	3 VDC	14 Bit I2C	±1 % of Full Scale	-
FX292X-040B-0025-L	20009605-01	3D PDF	-	-	25 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX292X-100A-0025-L	20009605-05	3D PDF	-	-	25 lbf	-	-	5 VDC	20 mV/V	±1 % of Full Scale	-
FX293X-040B-0025-L	20009605-09	3D PDF	-	-	25 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX293X-100A-0025-L	20009605-13	3D PDF	-	-	25 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-
FX293X-100A-0100-L	20009605-15	3D PDF	-	-	100 lbf	-	-	5 VDC	4 V	±1 % of Full Scale	-

Übersicht

Diese Microfused-Technologie sorgt für eine exzellente Stabilität hinsichtlich Spanne und Nullposition, eine besonders lange Zykluslebenserwartung, eine überragende Auflösung, hohe Überlastkapazitäten sowie eine unverstärkte Spannen-Empfindlichkeit von 20 mV/V. Die FX29 verwendet eine zweiteilige Konstruktion aus Edelstahlwerkstoffen. Die Kombination aus einem spritzgegossenen Biegelement aus Metall und mikrominiaturisierten MEMS-Dehnungsstreifen ermöglicht Flexibilität hinsichtlich Kraftbereichsoptionen für einen kostengünstigeren Sensor. Diese Verbesserungen gegenüber früheren Messzelldesigns ermöglichen der FX29 eine präzisere Dimensionssteuerung und eine bessere Leistung.

Eigenschaften

Kompaktes Design
mV, verstärkte analoge und digitale Ausgänge
Optionale digitale I²C-Schnittstelle
Hervorragendes Preis-Leistungs-Verhältnis
Robuste Bauweise
Hohe Überlastbarkeit

Anwendungsbereiche

Medizinische Infusionspumpen
Analoge & digitale Waagen
Fitness & Trainingsgeräte
Wiegen der Nutzlast
Elektrowerkzeuge
Robotik
Chirurgische und zahnmedizinische Werkzeuge
Batteriebetriebene Geräte
Fertigungsmaschinen

Infografik

FX29 Load Cell Infographic (Messzelle FX29 – Infografik) (Englisch)
Laden Sie diese Infografik herunter, um mehr über die Top 4 Vorteile unserer kompakten Messzelle FX29 zu erfahren.

Broschüre

TE Connectivity Sensoren für medizinische Anwendungen (Englisch)

Lösungsleitfaden

TE Connectivity Sensoren für medizinische Pumpen (Englisch)

Whitepaper

Optimierung des kompakten Messzellendesigns für bessere Leistung (Englisch)

Microfused ist eine Marke.

FAQ

Häufig gestellte Fragen

Wird die FX29 die Wägezelle FX19 überflüssig machen?
Die FX29-Serie wird das Standardangebot gegenüber der FX19-Serie werden. Wir werden weiterhin kundenspezifische FX19 Wägezellen herstellen, soweit unsere Kunden nicht wechseln wollen.

Was sind die möglichen Maximal- und Minimalkraftbereiche, wenn die Größe beibehalten wird?
TE verfügt über Werkzeuge für einen Kraftbereich von 10 bis 100 LB. Der höchste Wert kann 200 LB betragen, erfordert aber Spezialwerkzeuge. Im unteren Kraftbereich bis 4,4 N ist eine sekundäre maschinelle Bearbeitung erforderlich.

Warum wird die SPI-Ausgabe nicht angeboten?
Weil auf der Leiterplatte nicht genug Platz vorhanden ist, um noch einen weiteren Draht hinzuzufügen. Die meisten Kunden können I<sup>2</sup>C anstelle von SPI verwenden, wenn es um digitale Ausgangssignale geht.

Bietet TE eine nicht-magnetische Materialoption für MRI-Anwendungen an?
TE kann eine nicht-magnetische Messzellen-Version der FX29 fertigen. Obwohl es sich dabei derzeit nicht um eine Standardoption handelt, können wir diese in Zukunft als Standardangebot in Betracht ziehen.

Ist ein harter mechanischer Anschlag verfügbar?
Ein harter mechanischer Anschlag wird in diesem Modell nicht angeboten, da sich das Design deutlich unterscheidet. Diese Eigenschaft ist für den Sensor im niedrigen Kraftbereich wichtiger, und FS19 verfügt über dieses Design (10,5 mm Durchmesser, wie es jetzt üblich ist).

Gibt es eine wetterfeste Option?
Ein witterungsbeständiger Bezugswert der FX29 ist nicht Standard, kann aber mit einigen Designveränderungen möglich gemacht werden.

Gibt es eine EMV-Bewertung für die verstärkten und digitalen Ausgänge?
Für eine EMV-Schaltung innerhalb der Wägezelle ist kein Platz vorhanden. Der EMV-Bezugswert gilt nur für den Millivolt (mV)-Ausgang.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Kraftsensortyp OEM-Kompressions-Kraftmesszellen

Elektrische Kennwerte

Endbereich (Newton) 0 – 250 | 50 | 125 | 250 | 500
Endbereich (lbf) 0 – 50 | 10 | 25 | 50 | 100 | 200
Versorgungsspannungsbereich (VDC) 3 | 5

Verwendungsbedingungen

Betriebstemperaturbereich 0 – 50 °C [ 32 – 122 °F ]
Genauigkeit (% of Full Scale) ±1

Betrieb/Anwendung

Ausgangssignal-Typ ,5 bis 4,5 V | 14 Bit I2C | 20 mV/V | 4 V | I2C (kein Ruhezustand) | I2C (Ruhezustand)

Industriestandards

IP-Schutzart IP43

Weitere

Kraftrichtung Kompression
Nullverschiebung in CTR (%FS/°C) ±,05
Empfindlichkeitsveränderung (%FS/°C) ±,05
