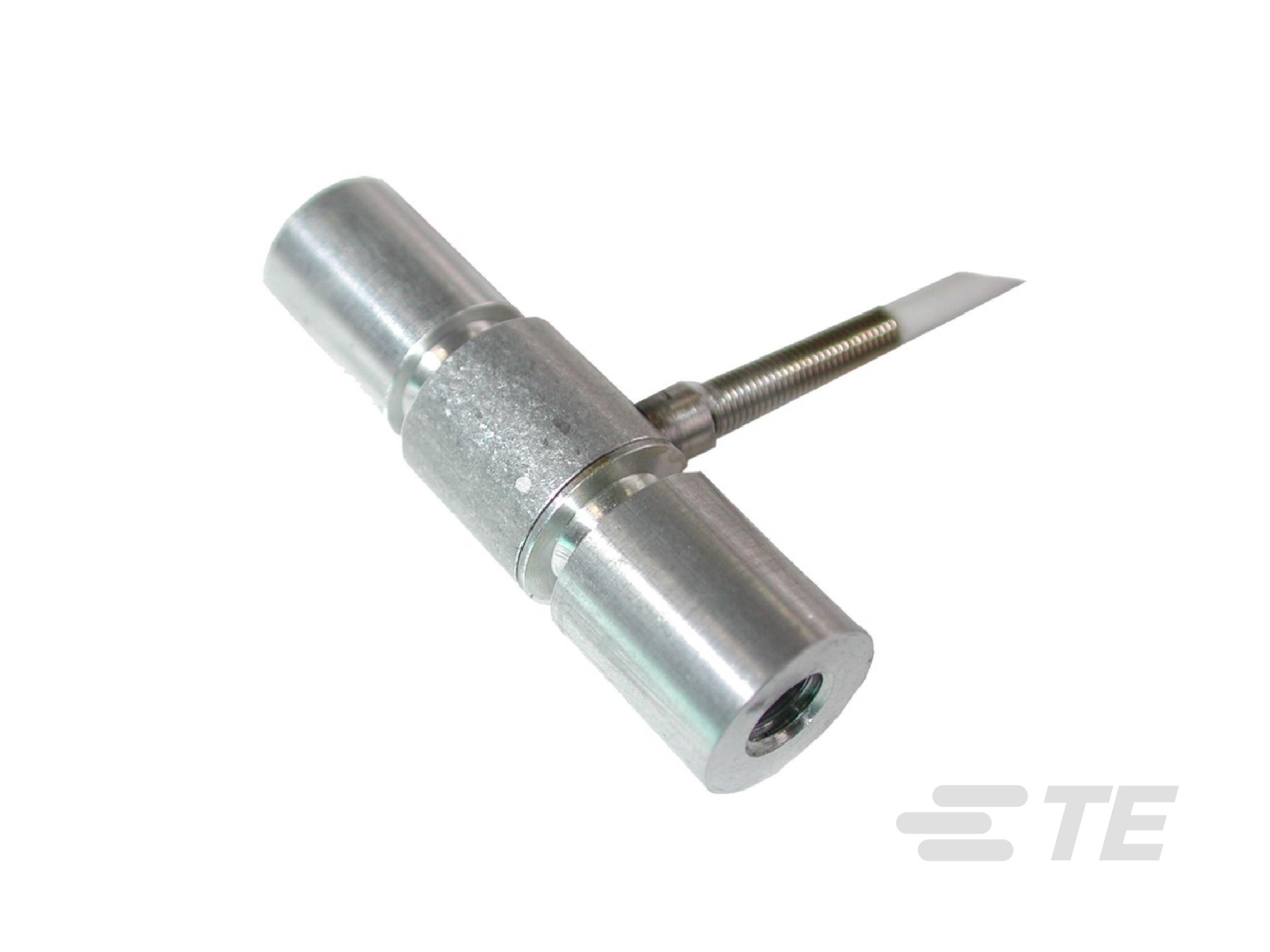

Miniaturmesszelle, 0–500 N bis 0–10 kN

Miniaturmesszelle, 0–500 N bis 0–10 kN-CAT-FLS0029
  • MEAS
|
  • MEAS XFTC321
Die Messzellen der XFTC321 Serie wurden speziell für die Messung der Zugkraft und Kompression in statischen und dynamischen Anwendungen entwickelt.
Mehr Weniger

Produktmerkmale

  • Kraftsensortyp : Miniatur-Kraftmesszellen

  • Kraftrichtung : Kompression, Zugkraft

  • Endbereich (Newton): 0 – 1000

  • Endbereich (lbf): 0 – 224.8

  • Betriebstemperaturbereich : -40 – 120 °C [ -40 – 248 °F ]

Erhältlich von

LADD Inc
Übersicht

Die Miniaturgröße ermöglicht Prüfungen in beengten Platzverhältnissen.  Das Messelement ist mit einer vollständig temperaturkompensierten Wheatstone-Brücke ausgestattet, die mit äußerst stabilen Dehnungsmessstreifen aus mikrobearbeitetem Silizium versehen ist. Diese Silizium-Dehnungsmessgeräte ermöglichen eine optimale Leistung der Messzelle bei niedrigen Bereichen und Frequenzen.
Eine Zugentlastungsfeder verstärkt den Kabelausgang. Dank seiner zwei Innengewinde kann der XFTC321 auf einfache Weise in Industrie- oder OEM-Anwendungen installiert werden.
Auf Anfrage erhalten Sie Dokumente mit Anleitungen, um Ihnen die Auswahl und den Gebrauch unserer Sensoren zu erleichtern und hilfreiche Tipps zu geben.

VORTEILE

  • Bereich von 0-500 N bis 0-10 kN
  • Zugkraft und/oder Kompression
  • Mechanische Armatur mit Innengewinde
  • Gehäuse aus Aluminium oder Edelstahl
  • Heavy Duty
  • Abgedichtete Version als Option
  • Leicht anpassbare Gewinde



Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Kraftsensortyp  Miniatur-Kraftmesszellen

Elektrische Kennwerte

  • Endbereich (Newton) 0 – 1000

  • Endbereich (lbf) 0 – 224.8

  • Versorgungsspannungsbereich (VDC) 10

Verwendungsbedingungen

  • Betriebstemperaturbereich  -40 – 120 °C [ -40 – 248 °F ]

  • Genauigkeit (% of FS) ±,5

Betrieb/Anwendung

  • Ausgangssignal-Typ  ±100 mV

Industriestandards

  • IP-Schutzart  IP50

Weitere

  • Kraftrichtung  Kompression, Zugkraft

  • Nullverschiebung in CTR (%FS/°C) ±2/50

  • Empfindlichkeitsveränderung (%FS/°C) ±2/50

Referenznummer

  • TE-interne Teilenummer CAT-FLS0029
