Hochtemperatur-Miniaturwägezelle

MEAS

MEAS XFTC302

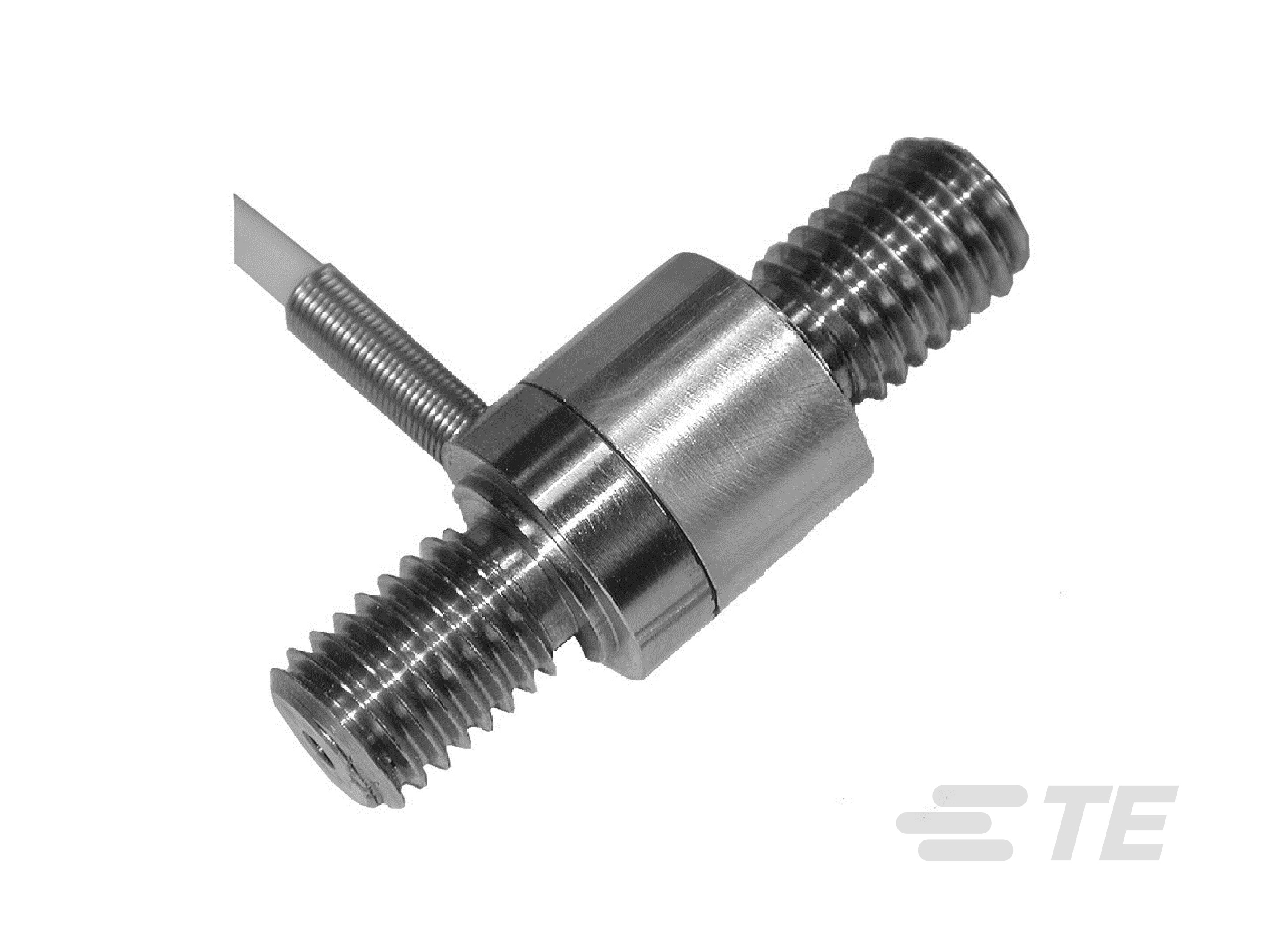

Die Wägezelle der Serie XFTC302 ist mit metallischen Dehnungsmessstreifen in einer Wheatstone-Brückenschaltung ausgestattet und kann Kräfte bis 10.000 N (2.000 lbf) messen. Gleichzeitig bietet sie eine ausgezeichnete Temperaturstabilität. Ausgeführt mit zwei M10-Gewindebolzen für eine einfache Montage. Eine Zugentlastungsfeder verstärkt den Kabelausgang.

Mehr Weniger

Dokumente |

Kontakt aufnehmen

Produktmerkmale

Kraftsensortyp : Miniatur-Kraftmesszellen
Kraftrichtung : Kompression | Zugkraft
Endbereich (Newton): 0 – 10000 | 0 – 5000
Endbereich (lbf): 0 – 2248,1 | 0 – 2200 | 0 – 1124
Betriebstemperaturbereich (°C): -55 – 175 | -40 – 85
Betriebstemperaturbereich (°F): -67 – 347 | -40 – 185

Erhältlich von

Produkt	TE Teilenr.:	Kraftrichtung	Endbereich	Endbereich	Betriebstemperaturbereich	Versorgungsspannungsbereich	Ausgangssignaldetails	EU RoHS-Konformität	EU ELV-Konformität
XFTC302-5KN-/L3M	10217873-00	Kompression, Zugkraft	0 – 5000 Newton	0 – 1124 lbf	-55 – 175 °C	10 VDC	±1 mV/V	-	-
XFTC302-10KN-/Z07/HA	10218763-00	Kompression, Zugkraft	0 – 10000 Newton	0 – 2200 lbf	-55 – 175 °C	10 VDC	±1 mV/V	-	-
XFTC302-A1-5KN-/L7M	10226360-00	Kompression, Zugkraft	0 – 5000 Newton	0 – 1124 lbf	-40 – 85 °C	10 – 30 VDC	±2 V	-	-
XFTC302-A1-10KN	EXFTC-10KN-C20002	Kompression, Zugkraft	0 – 10000 Newton	0 – 2248,1 lbf	-40 – 85 °C	10 – 30 VDC	±2 V	-	-
XFTC302-10KN	EXFTC-10KN-C20004	Kompression, Zugkraft	0 – 10000 Newton	0 – 2248,1 lbf	-55 – 175 °C	10 VDC	±1 mV/V	-	-
XFTC302-A1-5KN	EXFTC-5KN-C20002	Kompression, Zugkraft	0 – 5000 Newton	0 – 1124 lbf	-40 – 85 °C	10 – 30 VDC	±2 V	-	-
XFTC302-5KN	EXFTC-5KN-C20003	Kompression, Zugkraft	0 – 5000 Newton	0 – 1124 lbf	-55 – 175 °C	10 VDC	±1 mV/V	-	-

Übersicht

Spezifikationen

Bereich von 0-5 kN bis 0-10 kN
Zug- und Druckkraftmessung
Hoher Temperaturbereich –55 °C bis +175 °C [-67°F bis +347°F]
Großer kompensierter Temperaturbereich
Optionale IP-Schutzart
Integrierter Verstärker optional

Für niedrigere Kraft- und Temperaturbereiche von 2 N bis 2000 N kann die XFTC301 geeignet sein.

Anwendungsbereiche

Dynamische Regelung des Dehnungszylinders
Kraft- und Temperaturprüfungen auf kleinstem Raum
Kupplungsüberwachung im Motorsport
Robotikregelung
Umgebung mit hohen Temperaturen

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Kraftsensortyp Miniatur-Kraftmesszellen

Elektrische Kennwerte

Endbereich (Newton) 0 – 10000 | 0 – 5000
Endbereich (lbf) 0 – 2248,1 | 0 – 2200 | 0 – 1124
Versorgungsspannungsbereich (VDC) 10 – 30 | 10

Verwendungsbedingungen

Betriebstemperaturbereich (°C) -55 – 175 | -40 – 85
Betriebstemperaturbereich (°F) -67 – 347 | -40 – 185
Genauigkeit (% des Endwerts) ±,5

Betrieb/Anwendung

Ausgangssignaldetails ±1 mV/V | ±2 V

Industriestandards

IP-Schutzart IP50

Weitere

Kraftrichtung Kompression | Zugkraft
Nullverschiebung in CTR (%FS/°C) ±1/50
Empfindlichkeitsveränderung (%FS/°C) ±1/50

Literatur

Datenblätter/Katalogseiten

XFTC302 pdf Französisch
XFTC302 pdf Englisch

Produktspezifikationen

INSTRUCTIONS FOR THE USE OF STRAIN-GAUGE SENSORS pdf Englisch
