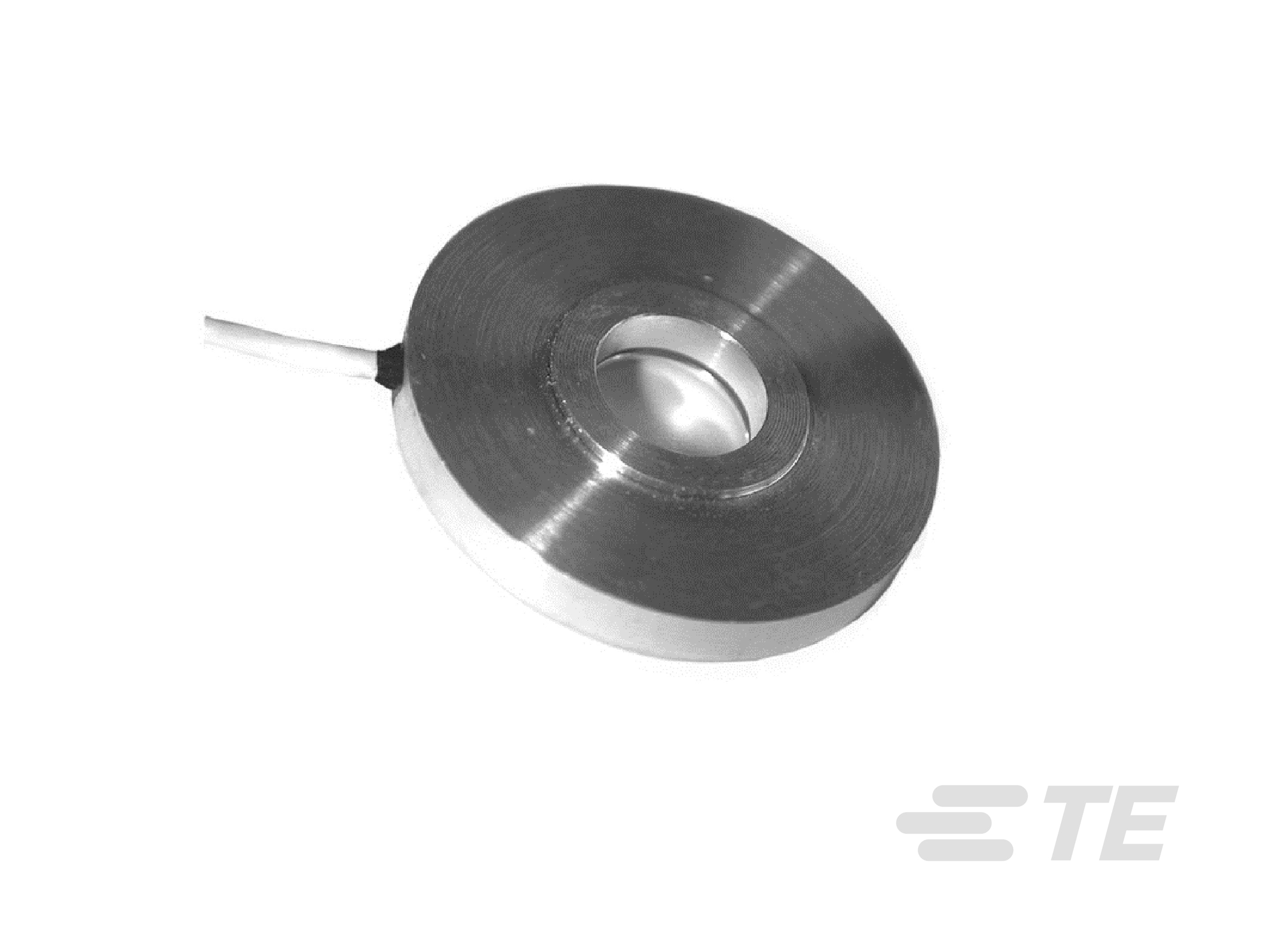

Miniaturwägezelle in Unterlegscheibenbauform

MEAS

MEAS XFL225D

Die Serie XFL225D ist eine sehr flache Miniaturwägezelle mit einem in das Ausgangskabel integrierten Temperaturkompensationsmodul. Eine Zugentlastungsfeder verstärkt den Kabelausgang. Das Messelement ist mit einer vollständig temperaturkompensierten Wheatstone-Brücke ausgestattet, die mit äußerst stabilen mikrobearbeiteten Silizium-Dehnungsmessstreifen versehen ist. Dieser Sensor ist in einer Ausführung mit Unterlegscheibe (Bohrungsdurchmesser: 8,2 mm) zur Messung von Schraubenanzugskräften erhältlich.

Mehr Weniger

Dokumente |

Kontakt aufnehmen

Produktmerkmale

Kraftsensortyp : Miniatur-Kraftmesszellen
Kraftrichtung : Kompression
Endbereich (Newton): 0 – 2000 | 0 – 200 | 0 – 5000 | 0 – 500 | 0 – 50 | 0 – 20 | 0 – 1000 | 0 – 100
Endbereich (lbf): 0 – 22.5 | 0 – 45 | 0 – 1124 | 0 – 449.6 | 0 – 4.5 | 0 – 224.8 | 0 – 11.2 | 0 – 112.4
Betriebstemperaturbereich : -40 – 120 °C [ -40 – 248 °F ]

Erhältlich von

Produkt	TE Teilenr.:	Endbereich	Endbereich	Ausgangssignaldetails	EU RoHS-Konformität	EU ELV-Konformität
XFL225D-50N-/Z06/L5M	10210019-00	0 – 50 Newton	0 – 11.2 lbf	±100 mV	-	-
XFL225D-20N-/Z1	20006794-00	0 – 20 Newton	0 – 4.5 lbf	150 mV	-	-
XFL225D-1KN-/L3M	20007229-00	0 – 1000 Newton	0 – 224.8 lbf	150 mV	-	-
XFL225D-2KN-/Z04/L5M	20020423-00	0 – 2000 Newton	0 – 449.6 lbf	150 mV	-	-
XFL225D-100N	EXFL-100N-C20003	0 – 100 Newton	0 – 22.5 lbf	150 mV	-	-
XFL225D-1KN	EXFL-1KN-C20001	0 – 1000 Newton	0 – 224.8 lbf	150 mV	-	-
XFL225D-200N	EXFL-200N-C20003	0 – 200 Newton	0 – 45 lbf	150 mV	-	-
XFL225D-20N	EXFL-20N-C20005	0 – 20 Newton	0 – 4.5 lbf	150 mV	-	-
XFL225D-2KN	EXFL-2KN-C20001	0 – 2000 Newton	0 – 449.6 lbf	150 mV	-	-
XFL225D-500N	EXFL-500N-C20004	0 – 500 Newton	0 – 112.4 lbf	150 mV	-	-
XFL225D-50N	EXFL-50N-C20004	0 – 50 Newton	0 – 11.2 lbf	150 mV	-	-
XFL225D-5KN	EXFL-5KN-C20001	0 – 5000 Newton	0 – 1124 lbf	150 mV	-	-
XFL225D-5KN-/L3M	EXFL-5KN-C20005	0 – 5000 Newton	0 – 1124 lbf	150 mV	-	-

Übersicht

Diese Konstruktion ermöglicht TE die Fertigung äußerst kleiner Sensoren, ohne die Temperaturstabilität des Nullpunkts und die Empfindlichkeit zu beeinträchtigen. Das Messelement ist mit einer vollständig temperaturkompensierten Wheatstone-Brücke ausgestattet, die mit äußerst stabilen mikrobearbeiteten Silizium-Dehnungsmessstreifen versehen ist. Die XFL225D wurde für die Messung von vollständigen Messbereichen bis 5000 N entwickelt und hält beträchtlichen Überlasten stand. Sie kann die Belastung bei der Kompression in statischen und dynamischen Anwendungen messen. Eine Zugentlastungsfeder verstärkt den Kabelausgang. Dieser Sensor ist in einer Ausführung mit Unterlegscheibe (Bohrungsdurchmesser: 8,2 mm) zur Messung von Schraubenanzugskräften erhältlich.

Eigenschaften

0-10 N bis 0-5&nbsp;kN
Durchmesser 25&nbsp;mm
Unterlegscheibenausführung
Zugentlastungsfeder
Flachsensor
Innenbohrung mit 8 mm Durchmesser oder ebene Fläche
Weitere Spezialdesigns auf Anfrage
Temperaturkompensiert

Anwendungsbereiche

Dehnungsmessung an Prüfständen
Montagewerkzeuge für Mikrokomponenten
Prüfstände für Schrauben und Einsätze
Überwachung des Einpressvorgangs
Labor

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Kraftsensortyp Miniatur-Kraftmesszellen

Elektrische Kennwerte

Endbereich (Newton) 0 – 2000 | 0 – 200 | 0 – 5000 | 0 – 500 | 0 – 50 | 0 – 20 | 0 – 1000 | 0 – 100
Endbereich (lbf) 0 – 22.5 | 0 – 45 | 0 – 1124 | 0 – 449.6 | 0 – 4.5 | 0 – 224.8 | 0 – 11.2 | 0 – 112.4
Versorgungsspannungsbereich (VDC) 10

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 120 °C [ -40 – 248 °F ]
Genauigkeit (Porcentaje del valor máximo) ±1

Betrieb/Anwendung

Ausgangssignaldetails ±100 mV | 150 mV

Industriestandards

IP-Schutzart IP50

Weitere

Kraftrichtung Kompression
Nullverschiebung in CTR (%FS/°C) ±2/50
Empfindlichkeitsveränderung (%FS/°C) ±2/50

Literatur

Datenblätter/Katalogseiten

XFL225D pdf Englisch
XFL225D pdf Französisch

Produktspezifikationen

INSTRUCTIONS FOR THE USE OF STRAIN-GAUGE SENSORS pdf Englisch
