Miniatur-Druckwägezelle mit integriertem Lastknopf

Miniature Compression Load Cell with Integrated Load Button-CAT-FLS0019

MEAS

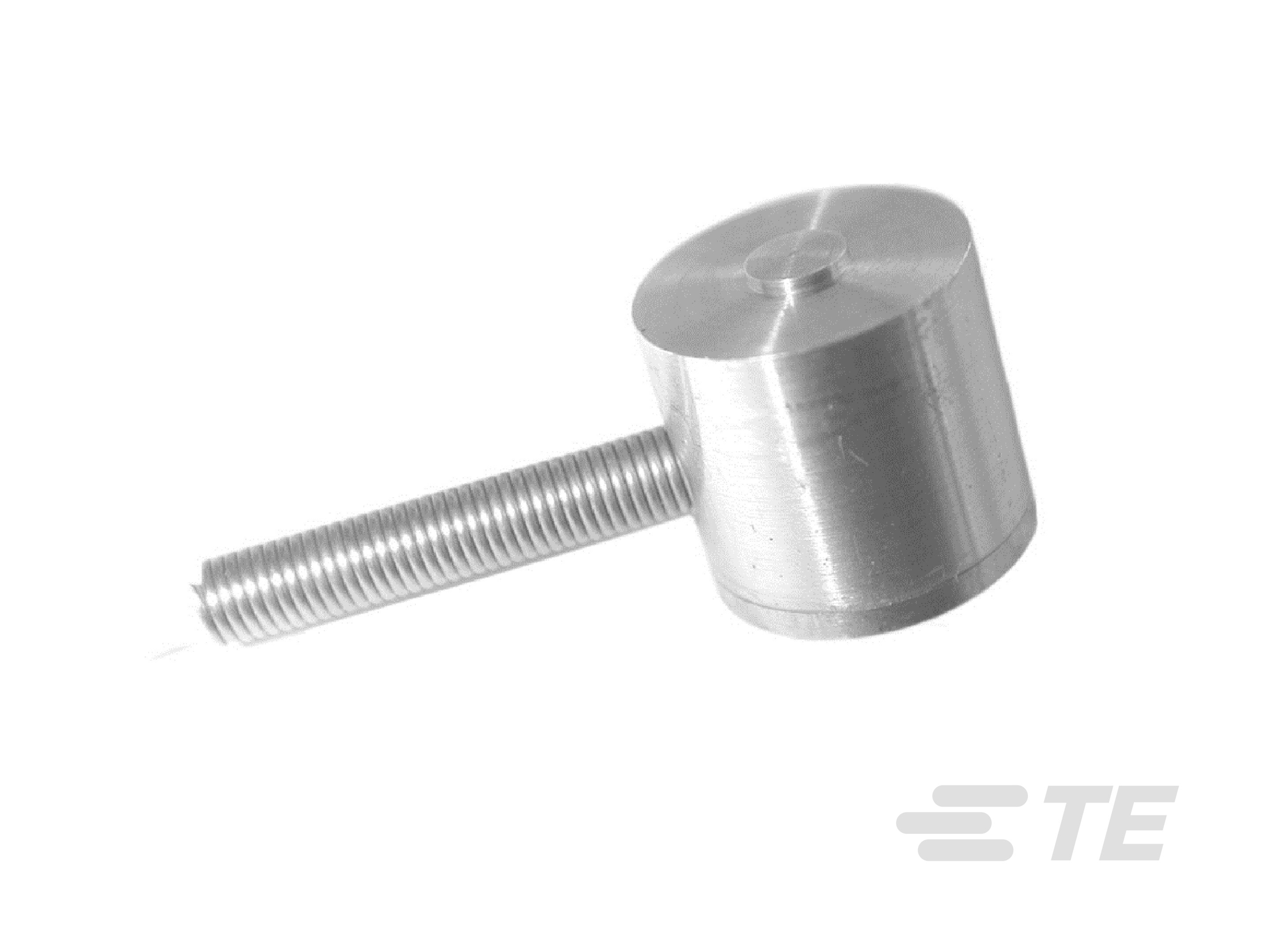

MEAS XFC200R

Die kompakte Baugröße und das geringe Gewicht des Miniatur-Kraftsensors XFC200R erleichtern Prüfungen, bei denen diese Eigenschaften erforderlich sind. Diese Wägezelle verfügt über einen kugelförmigen Lastknopf und ermöglicht dadurch präzisere Messungen.

Mehr Weniger

Dokumente |

Kontakt aufnehmen

Produktmerkmale

Kraftsensortyp : Miniatur-Kraftmesszellen
Kraftrichtung : Kompression
Endbereich (Newton): 0 – 2000 | 0 – 200 | 0 – 10 | 0 – 500 | 0 – 50 | 0 – 20 | 0 – 10000 | 0 – 1000 | 0 – 100
Endbereich (lbf): 0 – 22.5 | 0 – 112 | 0 – 45 | 0 – 2248 | 0 – 450 | 0 – 2.25 | 0 – 4.5 | 0 – 224.8 | 0 – 11.2 | 0 – 112.4
Betriebstemperaturbereich : -40 – 120 °C [ -40 – 248 °F ]

Erhältlich von

Produkt	TE Teilenr.:	Endbereich	Endbereich	Ausgangssignaldetails	EU RoHS-Konformität	EU ELV-Konformität
XFC200R-1KN-/Z3	10219917-00	0 – 1000 Newton	0 – 224.8 lbf	120 mV	-	-
XFC200R-200N-/Z3	10219920-00	0 – 200 Newton	0 – 45 lbf	120 mV	-	-
XFC200R-500N-/L3M	20011181-00	0 – 500 Newton	0 – 112 lbf	60 mV	-	-
XFC200R-10N-/Z1/L3M	20011191-00	0 – 10 Newton	0 – 2.25 lbf	150 mV/V	-	-
XFC200R-100N-/Z04	20030392-00	0 – 100 Newton	0 – 22.5 lbf	120 mV	-	-
XFC200R-1KN-/Z04	20030942-00	0 – 1000 Newton	0 – 224.8 lbf	120 mV	-	-
XFC200R-100N	EXFC-100N-C20002	0 – 100 Newton	0 – 22.5 lbf	120 mV	-	-
XFC200R-100N-/L5M	EXFC-100N-C20013	0 – 100 Newton	0 – 22.5 lbf	120 mV	-	-
XFC200R-10KN	EXFC-10KN-C20002	0 – 10000 Newton	0 – 2248 lbf	120 mV	-	-
XFC200R-10N	EXFC-10N-C20002	0 – 10 Newton	0 – 2.25 lbf	150 mV/V	-	-
XFC200R-1KN	EXFC-1KN-C20001	0 – 1000 Newton	0 – 224.8 lbf	120 mV	-	-
XFC200R-200N	EXFC-200N-C20002	0 – 200 Newton	0 – 45 lbf	120 mV	-	-
XFC200R-20N	EXFC-20N-C20001	0 – 20 Newton	0 – 4.5 lbf	150 mV/V	-	-
XFC200R-2KN	EXFC-2KN-C20001	0 – 2000 Newton	0 – 450 lbf	120 mV	-	-
XFC200R-500N	EXFC-500N-C20001	0 – 500 Newton	0 – 112 lbf	60 mV	-	-
XFC200R-500N-/Z14	EXFC-500N-C20002	0 – 500 Newton	0 – 112.4 lbf	±100 mV	-	-
XFC200R-500N-/L10M	EXFC-500N-C20006	0 – 500 Newton	0 – 112 lbf	60 mV	-	-
XFC200R-500N-/L5M	EXFC-500N-C20007	0 – 500 Newton	0 – 112 lbf	60 mV	-	-
XFC200R-50N	EXFC-50N-C20002	0 – 50 Newton	0 – 11.2 lbf	120 mV	-	-

Übersicht

Anders als Sensoren mit flachen Kraftangriffsflächen verfügt die XFC200R über einen kugelförmigen Lastknopf, der präzisere Messungen ermöglicht. Dank ihrer für Baugröße und Messbereiche hohen Steifigkeit eignet sie sich auch für Messungen in dynamischen Anwendungen. Eine Zugentlastungsfeder verstärkt den Kabelabgang. Das Messelement ist mit einer vollständig temperaturkompensierten Wheatstone-Brücke ausgestattet, die mit äußerst stabilen mikrobearbeiteten Silizium-Dehnungsmessstreifen versehen ist. Um Ihre Anforderungen zu erfüllen, bieten wir auch schlüsselfertige Komplettsysteme an. Die aufeinander abgestimmten Komponenten (Sensor, Stromversorgung, Verstärker und Digitalanzeige) sind konfiguriert, kalibriert und sofort einsatzbereit.

Eigenschaften

Bereich von 0-2 N bis 0-10 kN
Kompression
Hohe Steifigkeit
Integrierter kugelförmiger Lastknopf
Hohe Überlastfähigkeit
Hohe Genauigkeit in niedrigen Bereichen

Anwendungsbereiche

Robotik und Aktoren
Montagewerkzeuge für Mikrokomponenten
Tastensteuerungen für Tastatur und Smartphone
Mechanische Schaltsteuerung

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Kraftsensortyp Miniatur-Kraftmesszellen

Elektrische Kennwerte

Endbereich (Newton) 0 – 2000 | 0 – 200 | 0 – 10 | 0 – 500 | 0 – 50 | 0 – 20 | 0 – 10000 | 0 – 1000 | 0 – 100
Endbereich (lbf) 0 – 22.5 | 0 – 112 | 0 – 45 | 0 – 2248 | 0 – 450 | 0 – 2.25 | 0 – 4.5 | 0 – 224.8 | 0 – 11.2 | 0 – 112.4
Versorgungsspannungsbereich (VDC) 10

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 120 °C [ -40 – 248 °F ]
Genauigkeit (Porcentaje del valor máximo) ±,5

Betrieb/Anwendung

Ausgangssignaldetails ±100 mV | 120 mV | 150 mV/V | 60 mV

Industriestandards

IP-Schutzart IP50

Weitere

Kraftrichtung Kompression
Nullverschiebung in CTR (%FS/°C) ±2/50
Empfindlichkeitsveränderung (%FS/°C) ±2/50

Literatur

Datenblätter/Katalogseiten

XFC200R pdf Französisch
XFC200R pdf Englisch

Produktspezifikationen

INSTRUCTIONS FOR THE USE OF STRAIN-GAUGE SENSORS pdf Englisch
