Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

  • Übersicht

Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

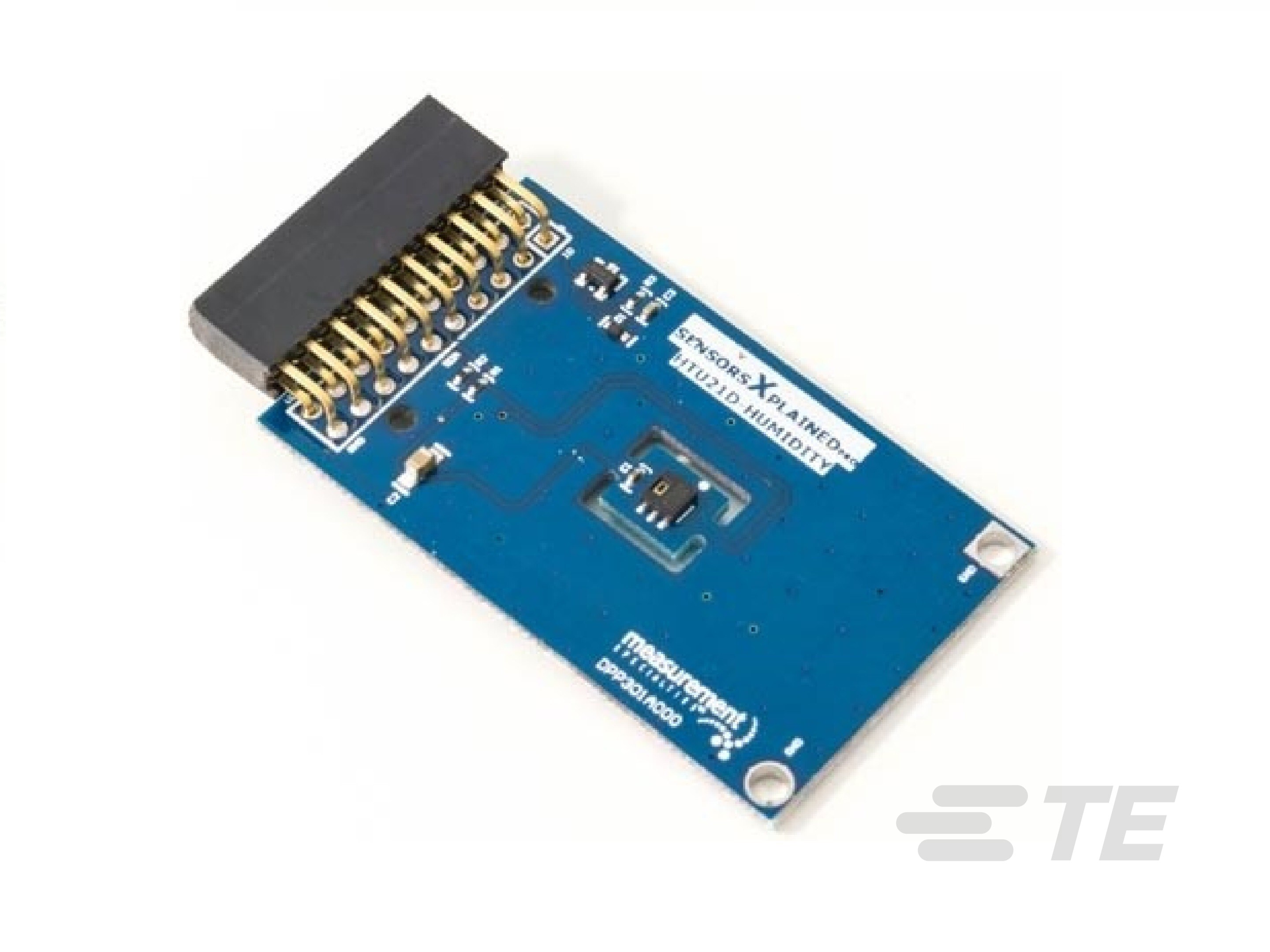

HTU21D(F) Experimentierplatinen für XPLAINED PRO

HTU21D(F) Experimentierplatinen für XPLAINED PRO-CAT-DCS0012
  • MEAS
Das HTU21D Xplained Pro bietet die notwendige Hardware zum Anschließen des digitalen HTU21D Sensors für relative Feuchte und Temperatur an jedes System, das mit Xplained Pro kompatible Erweiterungsanschlüsse verwendet, die für I²C-Kommunikation konfigurierbar sind.
Mehr Weniger

Produktmerkmale

  • Produkttyp Sensorentwicklung und -bewertung: Xplained Pro

  • Typ Sensorentwicklung und -bewertung: Feuchtigkeit

Übersicht

Der HTU21D Sensor ist ein eigenständiger Feuchtigkeits- und Temperatursensor, der bei der Fertigung vollständig kalibriert wird.  Der Sensor kann mit 1,5 V bis 3,6 V betrieben werden und verfügt über eine einstellbare Auflösung, eine Erkennungsfunktion für niedrige Batteriestände sowie eine Prüfsummenfunktion. Der HTU21D umfasst einen Standbymodus mit geringem Energieverbrauch für Anwendungen mit begrenzten Energieressourcen.

Spezifikationen

  • Messung der relativen Feuchte von 0 % bis 100 %
  • Messung der Temperatur von -40 °C bis 125 °C
  • I2C-Kommunikation
  • Vollständig kalibriert
  • Schnelle Reaktionszeit
  • Einstellbare Auflösung
  • Sehr geringer Stromverbrauch

Leistung

  • Bereich der relativen Feuchte von 0 % bis 100 %
  • Temperaturbereich von -40 °C bis +125 °C
  • Sehr geringer Stromverbrauch
  • Betrieb von 1,5 V bis 3,6 V
  • Schnelle Reaktionszeit – 5 Sekunden (typisch)
  • Eingebautes Heizelement zur schnelleren Erholung von der Sättigung
  • Vollständige Erholung von der Kondensatbildung
  • Schnelle Umwandlungszeit: 14 ms (typisch)

Vorteile

  • 20-poliger mit Xplained Pro kompatibler Steckverbinder
  • I2C-Schnittstelle
  • Xplained Pro Hardwarekennzeichnungs-Chip
  • Atmel Studio 6 Project steht zum Herunterladen bereit.
  • µC C Code steht zum Herunterladen bereit.
  • Auswählbare Auflösung von 8-12 Bit für Feuchtigkeit
  • Auswählbare Auflösung von 12-14 Bit für Temperatur

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Produkttyp Sensorentwicklung und -bewertung  Xplained Pro

  • Typ Sensorentwicklung und -bewertung  Feuchtigkeit

Referenznummer

  • TE-interne Teilenummer CAT-DCS0012

Literatur

Datenblätter/Katalogseiten

Sensor Specifications

  • HTU21D HTU21D Relative Humidity Sensor Webpage

Set-Up File
