Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

  • Produktliste

Dieses Produkt ist momentan nicht erhältlich. Bitte wenden Sie sich für mehr Informationen oder bei Fragen zu Distributorenbestand an uns.

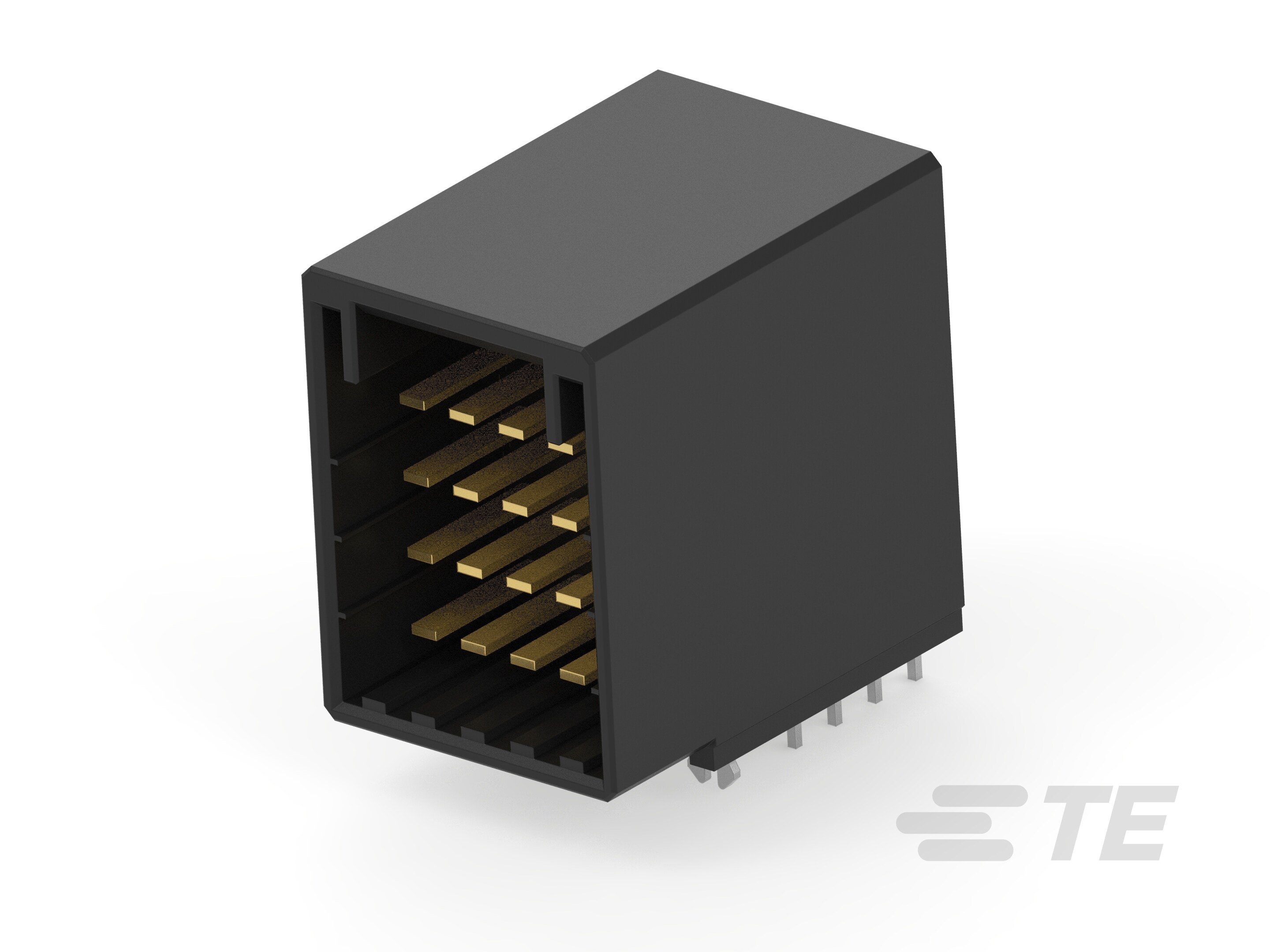

DYNAMIC 3400F Stiftleisten-Baugruppe

DYNAMIC 3400F Stiftleisten-Baugruppe-CAT-D9934-A75H
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • PCB-Steckverbindertyp : Stiftleiste für die Leiterplattenmontage

  • Montageausrichtung : Horizontal

  • Steckverbindersystem : Draht-an-Leiterplatte

  • Anzahl der Positionen : 12 | 20

  • Mitte-Mitte-Abstand (Pitch) : 3.81 mm [ .15 in ]

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • PCB-Steckverbindertyp  Stiftleiste für die Leiterplattenmontage

  • Steckverbindersystem  Draht-an-Leiterplatte

  • Stiftleistentyp  Vollständig ummantelt

  • Abdichtbar  Nein

  • Steckverbinder/Kontakt-Anschluss an  Leiterplatte

  • Steckverbinder-Produkttyp  Steckverbindersatz

Konfigurationsmerkmale

  • Montageausrichtung  Horizontal

  • Anzahl der Positionen  12 | 20

  • Anzahl der Reihen  4

Sonstige Eigenschaften

  • Primäre Produktfarbe  Schwarz

Kontaktmerkmale

  • Unterbeschichtungsmaterial des Kontakts  Nickel

  • Kontaktgrundmaterial  Kupferlegierung

  • Beschichtungsmaterial des Kontaktsteckbereichs  Gold (Au) | Zinn (Sn)

  • Beschichtungsmaterial der Steckverbinderoberfläche  Matt

  • Beschichtungsdicke des Steckbereichs (µm) .381 | .76 | 2

  • Beschichtungsdicke des Steckbereichs (µin) 15 | 30 | 80

  • Kontakttyp  Flachstecker | Stift

  • Kontaktnennstrom (max.) (A) 8 | 15

Klemmenmerkmale

  • Anschlusspfosten und Auslauflänge  3.8 mm [ .149 in ]

  • Anschlusstyp (an Leiterplatte)  Durchsteckmontage - Löten

Montage und Anschlusstechnik

  • Leiterplatten-Halterungstyp  Arretierungsbein

  • Gegensteckführungstyp  Polarisierung

  • Leiterplattenmontage-Ausrichtung  Ohne

  • Steckverriegelung  Mit

  • Leiterplattenhalterung  Mit

  • Steckverbinderbefestigungs-Typ  Leiterplattenmontage

  • Gegensteckführung  Mit

Gehäusemerkmale

  • Mitte-Mitte-Abstand (Pitch)  3.81 mm [ .15 in ]

  • Gehäusematerial  Polyester GF

Abmessungen

  • Reihenabstand  5.08 mm [ .2 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Strom und Signale

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

Verpackungsmerkmale

  • Verpackungsmethode  Box | Tube

Referenznummer

  • TE-interne Teilenummer CAT-D9934-A75H

Literatur
Keine Dokumentation verfügbar.
