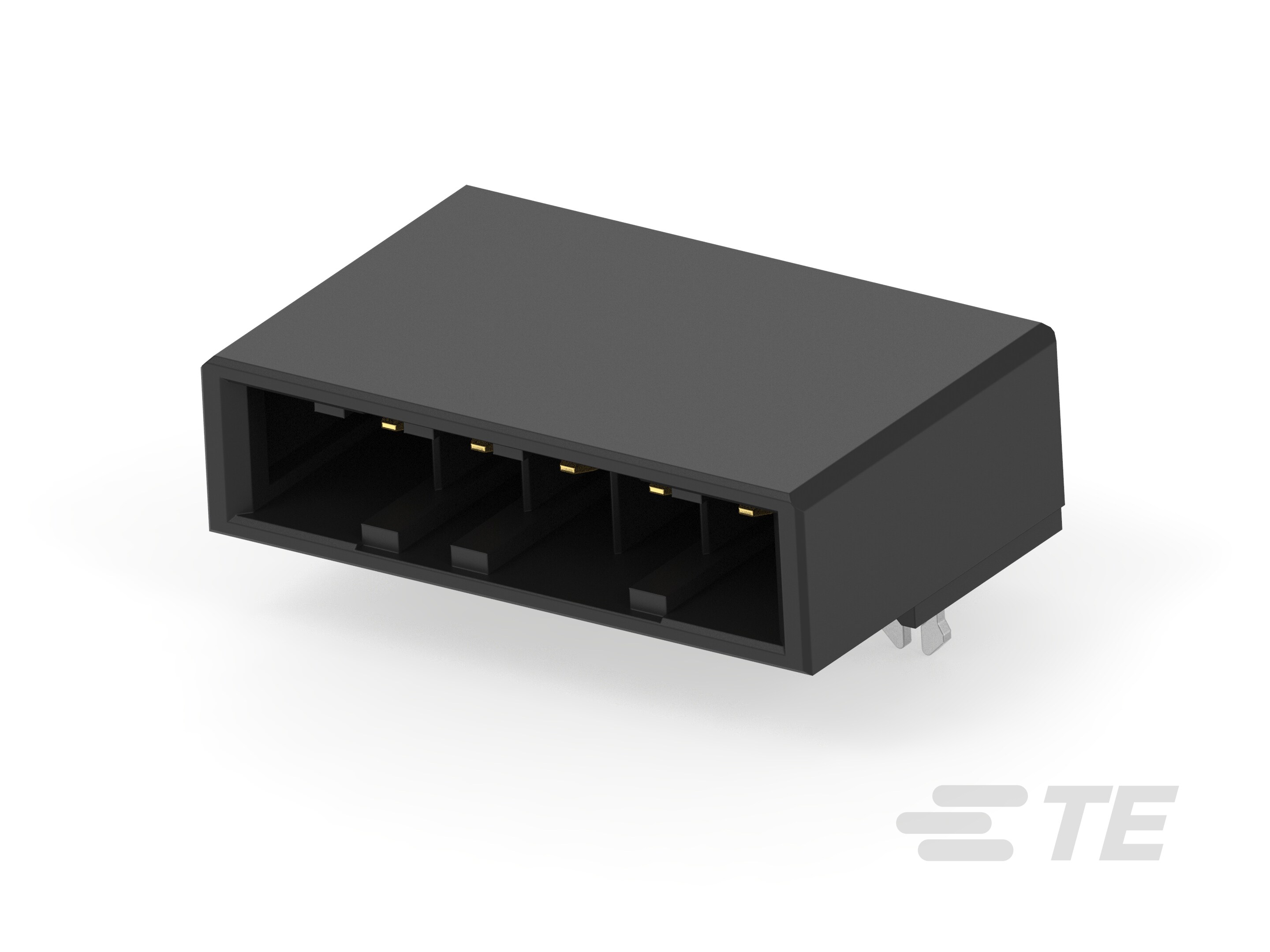

Header Assembly: Wire-to-Board Connector, Spring Clamp, 5.08 mm pitch, 10A

Header Assembly: Wire-to-Board Connector, Spring Clamp, 5.08 mm pitch, 10A-CAT-D9934-A66C
Mehr Weniger

Produktmerkmale

  • PCB-Steckverbindertyp : Stiftleiste für die Leiterplattenmontage

  • Montageausrichtung : Rechter Winkel

  • Steckverbindersystem : Draht-an-Leiterplatte

  • Anzahl der Positionen : 5, 6

  • Anzahl der Reihen : 1

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • PCB-Steckverbindertyp  Stiftleiste für die Leiterplattenmontage

  • Steckverbindersystem  Draht-an-Leiterplatte

  • Stiftleistentyp  Vollständig ummantelt

  • Abdichtbar  Nein

  • Steckverbinder/Kontakt-Anschluss an  Leiterplatte

  • Steckverbinder-Produkttyp  Steckverbindersatz

Konfigurationsmerkmale

  • Montageausrichtung  Rechter Winkel

  • Anzahl der Positionen  5, 6

  • Anzahl der Reihen  1

Elektrische Kennwerte

  • Nennspannung (max.) (VDC) 300

  • Nennspannung (max.) (VAC) 300

Sonstige Eigenschaften

  • Primäre Produktfarbe  Schwarz

Kontaktmerkmale

  • Kontakt-Layout  Verbindungsmuffe

  • Kontaktgrundmaterial  Kupferlegierung

  • PCB-Kontaktanschluss-Beschichtungsmaterial  Zinn

  • Beschichtungsmaterial des Kontaktsteckbereichs  Gold (Au)

  • Kontakttyp  Flachstecker

  • Kontaktnennstrom (max.) (A) 10.5, 11.2

Klemmenmerkmale

  • Anschlusspfosten und Restdurchmesser  3,45 mm [ .13 in ]

  • Anschlusstyp (an Leiterplatte)  Durchsteckmontage - Löten

Montage und Anschlusstechnik

  • Leiterplattenhalterung  Mit

  • Leiterplattenmontage-Ausrichtung  Mit

  • Steckverbinderbefestigungs-Typ  Leiterplattenmontage

  • Gegensteckführung  Mit

Gehäusemerkmale

  • Gehäusematerial  Thermoplastpolyester

  • Mitte-Mitte-Abstand (Pitch)  5.08 mm [ .2 in ]

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 120 °C [ -67 – 248 °F ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Strom und Signale

Industriestandards

  • UL-Brandschutzklasse  UL 94V-0

Verpackungsmerkmale

  • Verpackungsmenge  60, 70

  • Verpackungsmethode  Tray

Referenznummer

  • TE-interne Teilenummer CAT-D9934-A66C
