Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

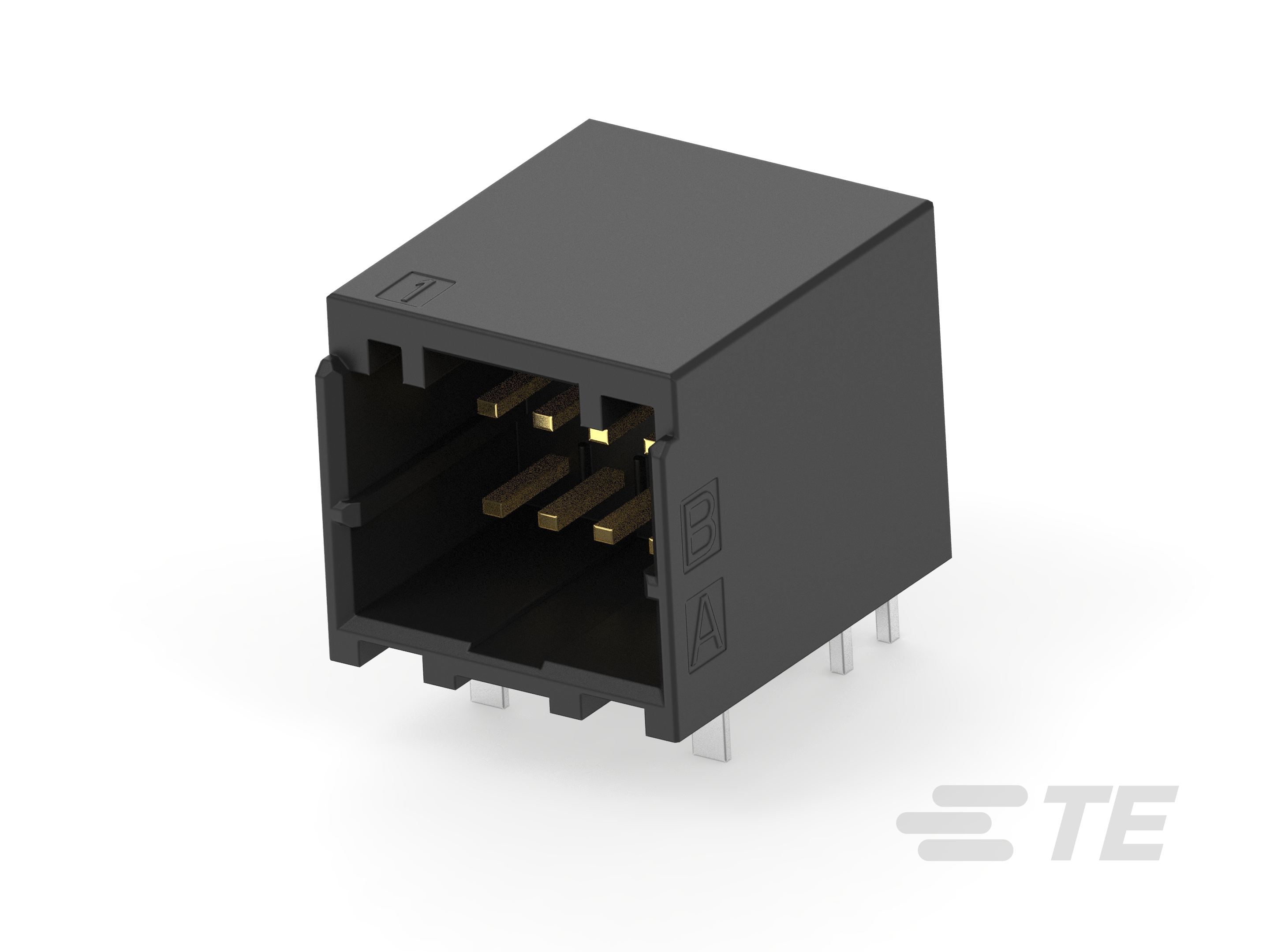

Header Assembly: Wire-to-Board, 3A, Gold or Tin Plated

Mehr Weniger

Bildergalerie |

Kontakt aufnehmen

Produktmerkmale

PCB-Steckverbindertyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Horizontal | Rechter Winkel | Vertikal
Steckverbindersystem : Draht-an-Leiterplatte
Anzahl der Positionen : 4 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 40
Mitte-Mitte-Abstand (Pitch) (mm): 2
Mitte-Mitte-Abstand (Pitch) (in): .078 | .079

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Anzahl der Positionen	Anzahl der Reihen	Mitte-Mitte-Abstand (Pitch)	Montageausrichtung	Anschlusstyp (an Leiterplatte)	Stiftleistentyp	Beschichtungsmaterial des Kontaktsteckbereichs	Kontakttyp	Abdichtbar	Steckverbinder/Kontakt-Anschluss an	Kontaktnennstrom (max.)	UL-Brandschutzklasse	Stromkreis Anwendung	Steckverbinderbefestigungs-Typ	Gegensteckführung	Leiterplattenmontage-Ausrichtung	Leiterplattenhalterung	Primäre Produktfarbe	Betriebstemperaturbereich	Steckverbinder-Produkttyp	Verpackungsmethode
DYNAMIC 1100D HDR ASSY V 20PX BLACK TIN	1-1554590-0	Produktzeichnung 3D PDF	20	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 10PX BLACK TIN	1-1554590-5	Produktzeichnung 3D PDF	10	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 40PX BLACK GOLD	1-1827872-0	Produktzeichnung 3D PDF	40	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 22P BLACK GOLD	1-1827872-1	Produktzeichnung 3D PDF	22	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 24P XBLACK GOLD	1-1827872-2	Produktzeichnung 3D PDF	24	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 26P XBLACK GOLD	1-1827872-3	Produktzeichnung 3D PDF	26	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 28P XBLACK GOLD	1-1827872-4	Produktzeichnung 3D PDF	28	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 30P X BLACK	1-1827872-5	Produktzeichnung 3D PDF	30	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 32PX BLACK GOLD	1-1827872-6	Produktzeichnung 3D PDF	32	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 34P XBLACK GOLD	1-1827872-7	Produktzeichnung 3D PDF	34	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 40PY BLACK GOLD	2-1827872-0	Produktzeichnung 3D PDF	40	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY V 34PY BLACK GOLD	2-1827872-7	Produktzeichnung 3D PDF	34	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY H 20PX BLACK GOLD	1-1827873-0	Produktzeichnung 3D PDF	20	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY H 10PX BLACK GOLD	1-1827873-5	Produktzeichnung 3D PDF	10	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC D1100D HDR ASSY V 40P X NATURAL	1-1871056-0	Produktzeichnung 3D PDF	40	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Naturbelassen	-55 – 105 °C	Steckverbindersatz	-	-
DYNAMIC 1100D HDR ASSY V 26P X NAT TIN	1-1871056-3	Produktzeichnung 3D PDF	26	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Naturbelassen	-55 – 105 °C	Steckverbindersatz	Box, Tray
DYNAMIC 1100D HDR ASSY V 30P X NATURAL	1-1871056-5	Produktzeichnung 3D PDF	30	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Naturbelassen	-55 – 105 °C	Steckverbindersatz	-	-
DYNAMIC 1100D HDR ASSY V 32P X NAT TIN	1-1871056-6	Produktzeichnung 3D PDF	32	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Naturbelassen	-55 – 105 °C	Steckverbindersatz	-	-
DYNAMIC 1100D HDR ASSY V 40PX BLACK TIN	1-1871315-0	Produktzeichnung 3D PDF	40	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
D1100D HDR ASSY V 22PX BLACK Pre-TIN	1-1871315-1	Produktzeichnung 3D PDF	22	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Vorverzinnt	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 24PX BLACK TIN	1-1871315-2	Produktzeichnung 3D PDF	24	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
D1100D HDR ASSY V 26P XBLACK Pre-Tin	1-1871315-3	Produktzeichnung 3D PDF	26	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Vorverzinnt	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
D1100D HDR ASSY V 28P XBLACK Pre-TIN	1-1871315-4	Produktzeichnung 3D PDF	28	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Vorverzinnt	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
D1100 HDR ASSY V 32PX BLACK Pre-TIN	1-1871315-6	Produktzeichnung 3D PDF	32	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Vorverzinnt	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
D1100D HDR ASSY V 34PX Pre-TIN	1-1871315-7	Produktzeichnung 3D PDF	34	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Vorverzinnt	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
D1100D HDR ASSY V 34PY Pre-TIN	2-1871315-7	Produktzeichnung 3D PDF	34	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Vorverzinnt	Flachstecker	Nein	Leiterplatte	2 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY H 40P XBLACK GOLD	1-1939638-0	Produktzeichnung 3D PDF	40	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Paket
DYNAMIC 1100D HDR ASSY H 26P XBLACK GOLD	1-1939638-3	Produktzeichnung 3D PDF	26	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY H 28P XBLACK GOLD	1-1939638-4	Produktzeichnung 3D PDF	28	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC 1100D HDR ASSY H 30P XBLACK GOLD	1-1939638-5	Produktzeichnung 3D PDF	30	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY H 34P XBLACK GOLD	1-1939638-7	Produktzeichnung 3D PDF	34	2	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
HDR ASSY (H-TYPE) 10POS X-KEY Au	1-1939760-0	Produktzeichnung 3D PDF	10	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
HDR ASSY (H-TYPE) 4POS X-KEY Au	1-1939760-4	Produktzeichnung 3D PDF	4	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
HDR ASSY (H-TYPE) 8POS X-KEY Au	1-1939760-8	Produktzeichnung 3D PDF	8	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
SSY (H-TYPE) 10POS Y-KEY Au	2-1939760-0	Produktzeichnung 3D PDF	10	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Signal	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
HDR ASSY (H-TYPE) 4POS Y-KEY Au	2-1939760-4	Produktzeichnung 3D PDF	4	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
HDR ASSY (H-TYPE) 8POS Y-KEY Au	2-1939760-8	Produktzeichnung 3D PDF	8	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
HDR ASSY (H-TYPE) 10POS X-KEY TIN	1-1939761-0	3D PDF	10	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC D1100S HDR ASSY. H-TYPE 16POS. X	1-1939761-3	Produktzeichnung 3D PDF	16	1	2 mm	-	-	-	-	-	-	-	-	-	-	Nein	Leiterplatte	-	-	-	-	Signal	Leiterplattenmontage	-	-	-	-	-	-	Schwarz	-55 – 105 °C	Steckverbindersatz	-	-
HDR ASSY (H-TYPE) 4POS X-KEY TIN	1-1939761-4	3D PDF	4	1	2 mm	Horizontal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tube
DYNAMIC D1100S HDR ASSY. H-TYPE 16POS. Y	2-1939761-3	Produktzeichnung 3D PDF	16	1	2 mm	-	-	-	-	-	-	-	-	-	-	Nein	Leiterplatte	-	-	-	-	Signal	Leiterplattenmontage	-	-	-	-	-	-	Schwarz	-55 – 105 °C	Steckverbindersatz	-	-
DYNAMIC D1100D SMT-HDR V 40P BLACK X	1-1939995-0	Produktzeichnung 3D PDF	40	2	2 mm	Vertikal	Oberflächenmontage	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Mit	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tray
DYNAMIC D1100D SMT-HDR V 26P BLACK X	1-1939995-3	Produktzeichnung 3D PDF	26	2	2 mm	Vertikal	Oberflächenmontage	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Mit	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tray
DYNAMIC D1100D SMT-HDR V 40P BLACK Y	2-1939995-0	Produktzeichnung 3D PDF	40	2	2 mm	Vertikal	Oberflächenmontage	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Mit	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tray
DYNAMIC D1100D SMT-HDR V 26P BLACK Y	2-1939995-3	Produktzeichnung 3D PDF	26	2	2 mm	Vertikal	Oberflächenmontage	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Mit	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Box, Tray
DYNAMIC1100D HDR ASSY V 30P X BL 0.76AU	1-2013557-5	Produktzeichnung 3D PDF	30	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	15 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 20PX BLACK GOLD	1-2040516-0	Produktzeichnung 3D PDF	20	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Flachstecker	Nein	Leiterplatte	3.5 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 10PX BLACK GOLD	1-2040516-5	Produktzeichnung 3D PDF	10	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 18PX BLACK GOLD	1-2040516-9	Produktzeichnung 3D PDF	18	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Gold (Au)	Stift	Nein	Leiterplatte	3 A	UL 94V-0	Strom und Signale	Leiterplattenmontage	Mit	Ohne	Mit	Schwarz	-55 – 105 °C	Steckverbindersatz	Tube
DYNAMIC 1100D HDR ASSY V 18PX	1-2040557-9	Produktzeichnung 3D PDF	18	2	2 mm	Vertikal	Durchsteckmontage - Löten	Vollständig ummantelt	Zinn (Sn)	Stift	-	-	Leiterplatte	5 A	-	-	-	-	Leiterplattenmontage	Mit	Ohne	Mit	Naturbelassen	-	-	Steckverbindersatz	Tube

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Gemischte und Hybrid-Stiftleiste Nein
Steckverbinderform Rechteckig
PCB-Steckverbindertyp Stiftleiste für die Leiterplattenmontage
Steckverbindersystem Draht-an-Leiterplatte
Stiftleistentyp Stiftleisten- und Auswurfapparatsatz | Vollständig ummantelt
Abdichtbar Nein
Steckverbinder/Kontakt-Anschluss an Leiterplatte
Steckverbinder-Produkttyp Gehäuse | Gehäusebaugruppe | Steckverbindersatz

Konfigurationsmerkmale

Spaltenanzahl 4 | 5 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 17
Anzahl der bestückten Positionen 4 | 8 | 10 | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 34
Steckerkontakt-Ladezustand Voll bestückt
Montageausrichtung Horizontal | Rechter Winkel | Vertikal
Anzahl der Positionen 4 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 40
Anzahl der Reihen 1 | 2
Anzahl der Leistungspole 4 | 8 | 10

Elektrische Kennwerte

Betriebsspannung (VAC) 125
Betriebsspannung (VAC) 125
Betriebsspannung (VDC) 125
Betriebsspannung (VDC) 125

Sonstige Eigenschaften

Leiterplattenhalterung – Beschichtungsmaterial Vorverzinnt | Zinn
Steckverbinder und Kodierungscode X | Y
Leiterplattenhalterung – Material Kupferlegierung
Primäre Produktfarbe Gelb | Naturbelassen | Schwarz

Kontaktmerkmale

Steckbereich-Länge (mm) 3.6
Steckbereich-Länge (in) .141 | .142
PCB-Kontaktanschluss-Beschichtungsmaterialdicke (µm) 1 | 2
PCB-Kontaktanschluss-Beschichtungsmaterialdicke (µin) 39.37 | 78.74
Steckzungendicke .5 mm [ .02 in ]
Kontaktgrundmaterial Kupferlegierung
PCB-Kontaktanschluss-Beschichtungsmaterial Vorverzinnt | Zinn
Unterbeschichtungsmaterial des Kontakts Nickel
Kontakt-Layout Matrix | Verbindungsmuffe
Steckzungenbreite .7 mm [ .028 in ]
Kontaktform Rechteckig
Unterbeschichtungsmaterialdicke 1.27 µm [ 50 µin ]
PCB-Kontaktanschluss-Beschichtungsmaterial Vorverzinnt | Zinn
Beschichtungsmaterial des Kontaktsteckbereichs Gold (Au) | Vorverzinnt | Zinn (Sn)
Beschichtungsmaterial der Steckverbinderoberfläche Matt
Beschichtungsdicke des Steckbereichs (µm) .381 | .76 | 1 | 2
Beschichtungsdicke des Steckbereichs (µin) 15 | 30 | 39.37 | 40 | 80
Kontakttyp Flachstecker | Stift
Kontaktnennstrom (max.) (A) 2 | 3 | 3.5 | 5 | 15

Klemmenmerkmale

Quadratischer Anschlusspfosten und Restabmessungen .5 mm [ .02 in ]
Rechteckiger Anschlusspfosten und Restbreite .5 mm [ .02 in ]
Rechteckiger Anschlusspfosten und Restdicke .46 mm [ .018 in ]
Anschlusspfosten und Auslauflänge (mm) 3.05 | 3.1
Anschlusspfosten und Auslauflänge (in) .12 | .122
Anschlusstyp (an Leiterplatte) Durchsteckmontage - Löten | Oberflächenmontage

Montage und Anschlusstechnik

Leiterplatten-Halterungstyp Arretierungsbein | Lötstift
Panelmontagevorrichtung Ohne
Leiterplattenmontage-Ausrichtung Fixierstifte | Zapfen
Gegensteckführungstyp Kodiert | Polarisierung
Steckverriegelungstyp Rastfeder | Verrastung
Leiterplattenmontage-Ausrichtung Mit | Ohne
Steckverriegelung Mit | Ohne
Leiterplattenhalterung Mit
Steckverbinderbefestigungs-Typ Leiterplattenmontage
Gegensteckführung Mit

Gehäusemerkmale

Steckeingangsposition Oben | Seitlich
Mitte-Mitte-Abstand (Pitch) (mm) 2
Mitte-Mitte-Abstand (Pitch) (in) .078 | .079
Gehäusematerial Flüssigkristallpolymer (Liquid Crystal Polymer, LCP ) | Polyester GF | Thermoplastpolyester GF

Abmessungen

Leiterplattendicke (empfohlen) (mm) 1 – 1.6
Leiterplattendicke (empfohlen) (in) .039 – .063 | .039 – .062
Steckverbinderlänge (mm) 10.6 | 12.6 | 18.6 | 20.6 | 22.6 | 24.6 | 26.6 | 28.6 | 30.6 | 34.6 | 36.6
Steckverbinderlänge (in) .417 | .496 | .732 | .811 | .89 | .969 | 1,441 | 1.047 | 1.126 | 1.205 | 1.362
Steckverbinderhöhe (mm) 11.8 | 12.45
Steckverbinderhöhe (in) .465 | .490 | .49
Reihenabstand (mm) 3.3
Reihenabstand (in) .129 | .13
Steckverbinderbreite (mm) 8 | 11.3 | 15
Steckverbinderbreite (in) .315 | .444 | .445 | .591

Verwendungsbedingungen

Betriebstemperatur (max) 105 °C [ 221 °F ]
Betriebstemperaturbereich -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

Geschirmt Nein
Stromkreis Anwendung Leistung | Signal | Strom und Signale

Industriestandards

Kompatibilität mit zugelassenen Produkten UL E28476
UL-Schutzart Zertifiziert | Zulassung
Bezugswert des Glühdrahts Standardteil – ohne Glühdraht
UL-Brandschutzklasse UL 94V-0

Verpackungsmerkmale

Verpackungsmenge 11 | 12 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 25 | 37 | 40 | 45 | 360
Verpackungsmethode Box | Karton & Schlauch | Paket | Rolle und Box | Tray | Tube

Literatur

Keine Dokumentation verfügbar.
