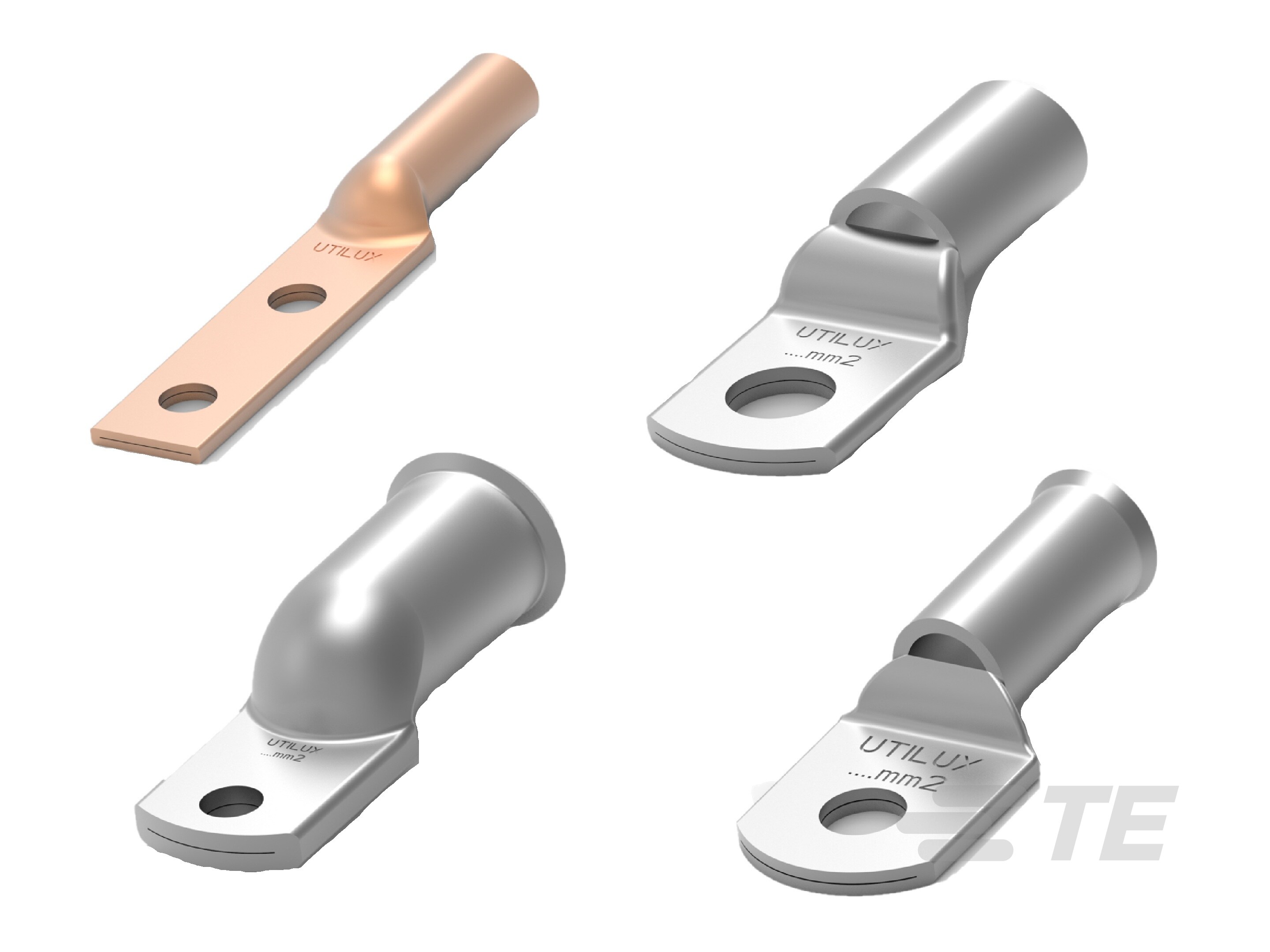

CG

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

• Montagetechnik  Kompression

• Bolzengröße  M10 | M11 | M12 | M14 | M16 | M20 | M4 | M5 | M6 | M8

• Anzahl der Bohrungen  0 | 1 | 2

• Spannungsklasse (kV) ≤ 1

• Pressverbinder-Hülsentyp  aufgeweitet | Standard

• Leitertyp  mehrdrähtig (Klasse 2)

• Kompatibles Leitermaterial  Kupfer

• Primärproduktmaterial  Kupfer

• Flanschmaterial  Kupfer

• Crimptyp  Hexagonales Crimpen

• Hülsenlänge (mm) 6 | 8 | 9.2 | 9.5 | 10.3 | 11 | 11.5 | 11.9 | 19 | 20.3 | 20.6 | 21 | 22 | 22.2 | 23 | 23.8 | 25.4 | 27 | 29 | 30 | 31 | 40 | 41.3 | 47.6 | 54 | 55.5 | 58 | 105 | 115

• Hülsenlänge (in) .236 | .315 | .362 | .374 | .405 | .433 | .453 | .468 | .748 | .799 | .811 | .827 | .866 | .874 | .905 | .937 | 1 | 1.063 | 1.142 | 1.181 | 1.22 | 1.575 | 1.626 | 1.874 | 2.126 | 2.185 | 2.283 | 4.134 | 4.528

• Kabelschuhlänge (mm) 17.5 | 19.1 | 21 | 21.4 | 26.2 | 27 | 27.3 | 27.8 | 28.6 | 29.4 | 30.6 | 33 | 34.9 | 39.5 | 39.7 | 41.5 | 42.1 | 43.6 | 44 | 46 | 51 | 51.2 | 52 | 52.2 | 54 | 54.2 | 56 | 56.8 | 60 | 67 | 69 | 72 | 75.5 | 78 | 82 | 123 | 127 | 133 | 142.5 | 146 | 275 | 295

• Kabelschuhlänge (in) .689 | .752 | .827 | .842 | 1.031 | 1.063 | 1.075 | 1.094 | 1.126 | 1.157 | 1.204 | 1.299 | 1.374 | 1.555 | 1.563 | 1.634 | 1.657 | 1.716 | 1.732 | 1.811 | 2.008 | 2.015 | 2.047 | 2.055 | 2.126 | 2.134 | 2.205 | 2.236 | 2.362 | 2.638 | 2.716 | 2.834 | 2.835 | 2.972 | 3.071 | 3.228 | 4.842 | 5 | 5.236 | 5.61 | 5.748 | 10.827 | 11.614

• Kabelschuhbreite (mm) 6.4 | 8.7 | 9.1 | 10.3 | 11.5 | 11.6 | 11.9 | 12.5 | 13 | 13.5 | 13.9 | 14 | 14.3 | 16.7 | 17 | 17.5 | 18.2 | 19 | 19.8 | 20 | 20.6 | 22.2 | 23 | 25.4 | 27 | 27.5 | 28.6 | 30 | 33.5 | 36.5 | 41.3 | 41.6 | 46 | 49.6 | 54.8 | 63.5 | 75 | 85

• Kabelschuhbreite (in) .252 | .342 | .343 | .358 | .405 | .406 | .453 | .457 | .468 | .492 | .512 | .531 | .547 | .551 | .563 | .657 | .669 | .689 | .716 | .748 | .779 | .787 | .811 | .874 | .905 | .906 | 1 | 1.063 | 1.082 | 1.126 | 1.181 | 1.319 | 1.437 | 1.626 | 1.638 | 1.811 | 1.953 | 2.157 | 2.5 | 2.953 | 3.346

• Hülsen-Innendurchmesser (mm) 2.1 | 2.54 | 3.3 | 3.71 | 4.7 | 4.8 | 5,5 | 6,7 | 6.3 | 7,1 | 8,7 | 8,4 | 9.4 | 11 | 11,8 | 11.2 | 13.4 | 15.5 | 16,9 | 16.3 | 18,4 | 21,2 | 23,8 | 26,9 | 30 | 33,5 | 39,3 | 43,5 | 45,5

• Hülsen-Innendurchmesser (in) 0,834 | 0,724 | 0,527 | 0,279 | 0,937 | 0,216 | 0,342 | 0,263 | .082 | .129 | .145 | .185 | .188 | .248 | .33 | .37 | .433 | .44 | .464 | .61 | .641 | .665 | 1,05 | 1,18 | 1,31 | 1,54 | 1,79 | 1,71 | 1

• Hülsen-Außendurchmesser (mm) 3,97 | 4,35 | 5,54 | 5,16 | 7,9 | 7,14 | 8,7 | 9,1 | 9,5 | 11,5 | 12,7 | 14,3 | 15,9 | 17,5 | 18,9 | 20,6 | 22,2 | 24,2 | 28,5 | 31,9 | 35 | 38 | 45 | 53,4 | 60

• Hülsen-Außendurchmesser (in) 0,281 | 0,874 | 0,562 | 0,744 | 0,358 | 0,452 | 0,342 | 0,156 | 0,218 | 0,171 | 0,311 | 0,625 | 0,688 | 0,952 | 0,374 | 0,5 | 0,203 | 0,811 | 1,37 | 1,77 | 1,49 | 1,12 | 1,25 | 2,36 | 2,1

• Bohrloch-Durchmesser  4.3 | 5.5 | 6.5 | 8.3 | 8.5 | 10.3 | 10.5 | 11 | 13 | 13.5 | 16.3 | 16.5 | 20

• Kompatibler Leiterbereich (AWG/kcmil) 1/0 – 1/0 | 1000 – 1000 | 10 – 10 | 12 – 12 | 1243 – 1243 | 14 – 14 | 1578 – 1578 | 1973 – 1973 | 2/0 – 2/0 | 20 – 20 | 2 – 2 | 2368 – 2368 | 250 – 250 | 3/0 – 3/0 | 300 – 300 | 350 – 350 | 4 – 4 | 500 – 500 | 600 – 600 | 6 – 6 | 800 – 800 | 8 – 8

• Kompatibler Leitungs-Querschnittsbereich (mm²) 0,5 | 2,5 | 4 | 6 | 10 | 16 | 20 | 25 | 35 | 38 | 50 | 70 | 80 | 95 | 120 | 150 | 160 | 185 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 | 1200

• Leistungskomponenten-Anwendungstyp  Außenbereich | Innenbereich

• Pressverbinder-Produkttyp  Kabelschuh
