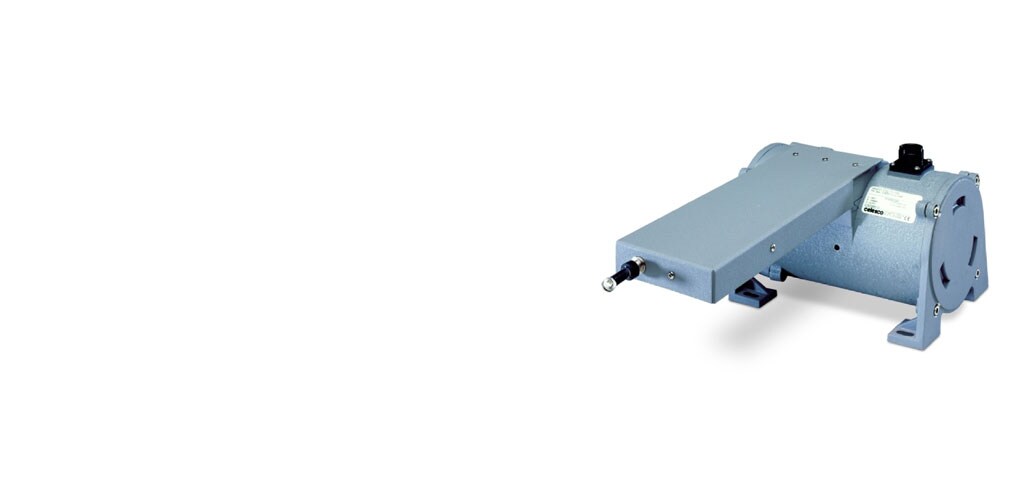

Seilzuggeber mit Schlitzöffnung

MEAS

RBS9000

Der Seilzuggeber mit Schlitzöffnung für zusätzlichen Schutz der RBS9000 Serie ist für extreme Anwendungen ausgelegt, bei denen außerordentliche Mengen an Schmutz, Sprühwasser oder sonstige Fremdkörper in den Seiltrommelmechanismus eindringen und diesen beeinträchtigen könnten.

Mehr Weniger

Datenblatt |

Kontakt aufnehmen

Produktmerkmale

Positionssensor – Produkttyp : Geschwindigkeitsbeschränkungssystem | Seilzug-Encoder | Seilzuggeber für industrielle Anwendungen
Vollhubbereich (mm): 1905 | 2500 | 2540 | 3810 | 5080 | 6350 | 7500 | 7620 | 8890 | 10160 | 11250 | 11430 | 12700 | 13970 | 15000 | 15240 | 20320 | 25400 | 30480 | 38100 | 43180
Vollhubbereich (in): 75 | 98,4 | 100 | 150 | 200 | 250 | 295,3 | 300 | 350 | 400 | 442,9 | 450 | 500 | 550 | 590,6 | 600 | 800 | 1000 | 1200 | 1500 | 1700
Ausgangssignal-Typ : 0 – 10 VDC | 0 – 20 mA | 0 – 5 VDC | 10 – 0 VDC | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA | Inkrementeller Wertgeber | Spannungsteiler (Potenziometrisch)
Genauigkeit (% of FS): ±,04 | ±,1 | ±,12
Wiederholgenauigkeit (% of FS): .02 | .05

Erhältlich von

Produkt	TE Teilenr.:	Positionssensor – Produkttyp	Vollhubbereich	Ausgangssignal-Typ	Genauigkeit	Wiederholgenauigkeit	Gehäusematerial	IP-Schutzart	Zulassung für Gefahrenbereiche	Messkabel	Betriebstemperaturbereich	EU RoHS-Konformität
RBS9420-0100-424-1120: CTO-11500000-13	20028156-00	Seilzuggeber für industrielle Anwendungen	2540 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9101-0350-222-1110	04-1151-0083	Seilzuggeber für industrielle Anwendungen	8890 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	Aluminium	IP67	-	-	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9600-0450-422-S02	04-1174-0033	Seilzug-Encoder	11430 mm	-	-	±,04 % of FS	.02 % of FS	303-Edelstahl, Edelstahl	-	-	-	-	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0150-422-1110	10212013-00	Seilzuggeber für industrielle Anwendungen	3810 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9150-2500-111-4130	04-1151-0003	Seilzuggeber für industrielle Anwendungen	2500 mm	Inkrementeller Wertgeber	±,04 % of FS	.02 % of FS	Aluminium	IP65	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-18 – 71 °C	-
RBS9420-1000-111-1130	04-1151-0107	Seilzuggeber für industrielle Anwendungen	25400 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0250-311-1110	04-1151-0132	Seilzuggeber für industrielle Anwendungen	6350 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
VLS-RBS9150-0300-221-4140	04-1226-0036	Geschwindigkeitsbeschränkungssystem	7620 mm	Inkrementeller Wertgeber	±,04 % of FS	.02 % of FS	Aluminium	IP67	-	-	0,047 Zoll Durchm. Edelstahl	-18 – 71 °C	-
RBS9420-1500-112-1150	04-1151-0138	Seilzuggeber für industrielle Anwendungen	38100 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0550-211-1440: CTO-11500000-13	20023379-00	Seilzuggeber für industrielle Anwendungen	13970 mm	20 – 0 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0200-111-1110: CTO-11500000-13	20030394-00	Seilzuggeber für industrielle Anwendungen	5080 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0300-221-1130: CTO-11500000-45	20030867-00	Seilzuggeber für industrielle Anwendungen	7620 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9600-0150-121-S02	04-1174-0050	Seilzug-Encoder	3810 mm	-	-	±,04 % of FS	.02 % of FS	Aluminium	-	-	-	-	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0150-112-1220	04-1151-0157	Seilzuggeber für industrielle Anwendungen	3810 mm	20 – 4 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9600-0500-222-S02: CTO-11500000-14	20030373-00	Seilzug-Encoder	12700 mm	-	-	±,04 % of FS	.02 % of FS	Aluminium	-	-	-	-	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0400-422-1120	04-1151-0052	Seilzuggeber für industrielle Anwendungen	10160 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0200-222-1110: CTO-11500000-13	20010937-00	Seilzuggeber für industrielle Anwendungen	5080 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0075-311-1110	04-1151-0105	Seilzuggeber für industrielle Anwendungen	1905 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9510-0250-212-1130	04-1151-0121	Seilzuggeber für industrielle Anwendungen	6350 mm	0 – 10 VDC	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9101-0250-311-1110: CTO-11500000-45	20010890-00	Seilzuggeber für industrielle Anwendungen	6350 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	303-Edelstahl, Edelstahl	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9101-0600-311-1110: CTO-11500000-45	20010891-00	Seilzuggeber für industrielle Anwendungen	15240 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	303-Edelstahl, Edelstahl	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0150-111-1130	04-1151-0013	Seilzuggeber für industrielle Anwendungen	3810 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0150-112-1110	04-1151-0031	Seilzuggeber für industrielle Anwendungen	3810 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0800-121-1110	10213198-00	Seilzuggeber für industrielle Anwendungen	20320 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0250-113-1110	10205626-00	Seilzuggeber für industrielle Anwendungen	6350 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0075-121-1110: CTO-11500000-13	20028164-00	Seilzuggeber für industrielle Anwendungen	1905 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0800-122-1130	10213150-00	Seilzuggeber für industrielle Anwendungen	20320 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0100-311-1220: CTO-11500000-13	20029274-00	Seilzuggeber für industrielle Anwendungen	2540 mm	20 – 4 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9150-0550-142-4130	10204393-00	Seilzuggeber für industrielle Anwendungen	13970 mm	Inkrementeller Wertgeber	±,04 % of FS	.02 % of FS	Aluminium	IP65	-	-	0,031 Zoll Durchm. blanker Edelstahl	-18 – 71 °C	-
RBS9150-0550-142-2110	10204392-00	Seilzuggeber für industrielle Anwendungen	13970 mm	Inkrementeller Wertgeber	±,04 % of FS	.02 % of FS	Aluminium	IP67	-	-	0,031 Zoll Durchm. blanker Edelstahl	-18 – 71 °C	-
RBS9101-0800-312-1110	04-0974-0437	Seilzuggeber für industrielle Anwendungen	20320 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	303-Edelstahl, Edelstahl	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0500-211-1130	04-1151-0016	Seilzuggeber für industrielle Anwendungen	12700 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9101-0250-112-1110	04-1151-0042	Seilzuggeber für industrielle Anwendungen	6350 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	Aluminium	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9510-0550-212-1140	04-1151-0133	Seilzuggeber für industrielle Anwendungen	13970 mm	0 – 10 VDC	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0250-112-1110	04-1151-0067	Seilzuggeber für industrielle Anwendungen	6350 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9101-0250-111-1110	04-1151-0061	Seilzuggeber für industrielle Anwendungen	6350 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	Aluminium	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9600-0150-311-S01	04-1174-0036	Seilzug-Encoder	3810 mm	-	-	±,04 % of FS	.02 % of FS	303-Edelstahl, Edelstahl	-	-	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9510-0150-121-1110	04-1151-0068	Seilzuggeber für industrielle Anwendungen	3810 mm	0 – 10 VDC	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-1700-311-1110	04-1151-0106	Seilzuggeber für industrielle Anwendungen	43180 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9150-0150-214-4410	04-1151-0054	Seilzuggeber für industrielle Anwendungen	3810 mm	Inkrementeller Wertgeber	±,04 % of FS	.02 % of FS	Aluminium	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-18 – 71 °C	-
RBS9420-1000-111-1110	04-1151-0129	Seilzuggeber für industrielle Anwendungen	25400 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9600-0450-412-S02	04-1174-0040	Seilzug-Encoder	11430 mm	-	-	±,04 % of FS	.02 % of FS	303-Edelstahl, Edelstahl	-	-	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0300-422-1130	04-1151-0091	Seilzuggeber für industrielle Anwendungen	7620 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP65	keine	0,047 Zoll Durchm. Edelstahl	-40 – 90 °C	-
RBS9420-0600-112-1130	04-1151-0077	Seilzuggeber für industrielle Anwendungen	15240 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP65	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-1700-111-1140	04-1151-0101	Seilzuggeber für industrielle Anwendungen	43180 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9101-0100-111-1110	04-1151-0001	Seilzuggeber für industrielle Anwendungen	2540 mm	Spannungsteiler (Potenziometrisch)	±,1 % of FS	.02 % of FS	Aluminium	IP67	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0350-411-1210	04-1151-0036	Seilzuggeber für industrielle Anwendungen	8890 mm	20 – 4 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-0100-414-1210	04-1151-0037	Seilzuggeber für industrielle Anwendungen	2540 mm	20 – 4 mA	±,12 % of FS	.05 % of FS	303-Edelstahl, Edelstahl	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9420-1700-111-1150	04-1151-0102	Seilzuggeber für industrielle Anwendungen	43180 mm	4 – 20 mA	±,12 % of FS	.05 % of FS	Aluminium	IP67	keine	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-
RBS9600-0350-211-S02	04-1174-0026	Seilzug-Encoder	8890 mm	-	-	±,04 % of FS	.02 % of FS	Aluminium	-	-	-	-	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-40 – 90 °C	-

Übersicht

Der RBS9000 ist für extreme Anwendungen ausgelegt, bei denen außerordentliche Mengen an Schmutz, Sprühwasser usw. in den Seiltrommelmechanismus eindringen und diesen beeinträchtigen könnten.

Beim Seilzuglängengeber RBS9000 ist die Seilöffnung auf einen Einpunktausgang reduziert, um ein Eindringen von Schmutz in den Seiltrommelbereich zu minimieren. Da beim Einfahren des Messseils Fremdkörper in den Messumformer befördert werden können, wurden zwei Bürsten integriert, um anhaftende Materialien abzuwischen.

Vorteile

Zusätzlicher Schutz in extrem schmutzigen Umgebungen
Die Seilaustrittsöffnung ist auf einen Einpunktausgang reduziert, um ein Eindringen von Schmutz in den Trommelbereich zu minimieren.
Die RBS-Option umfasst zwei Seilbürstensätze, um das Messseil vor dem Einfahren in das Gehäuse zu säubern.

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Positionssensor – Produkttyp Geschwindigkeitsbeschränkungssystem | Seilzug-Encoder | Seilzuggeber für industrielle Anwendungen

Sonstige Eigenschaften

Gehäusematerial 303-Edelstahl | Aluminium | Edelstahl

Abmessungen

Vollhubbereich (mm) 1905 | 2500 | 2540 | 3810 | 5080 | 6350 | 7500 | 7620 | 8890 | 10160 | 11250 | 11430 | 12700 | 13970 | 15000 | 15240 | 20320 | 25400 | 30480 | 38100 | 43180
Vollhubbereich (in) 75 | 98,4 | 100 | 150 | 200 | 250 | 295,3 | 300 | 350 | 400 | 442,9 | 450 | 500 | 550 | 590,6 | 600 | 800 | 1000 | 1200 | 1500 | 1700

Verwendungsbedingungen

Genauigkeit (% of FS) ±,04 | ±,1 | ±,12
Betriebstemperaturbereich (°C) -40 – 90 | -18 – 71
Betriebstemperaturbereich (°F) -40 – 194 | 0 – 160

Betrieb/Anwendung

Ausgangssignal-Typ 0 – 10 VDC | 0 – 20 mA | 0 – 5 VDC | 10 – 0 VDC | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA | Inkrementeller Wertgeber | Spannungsteiler (Potenziometrisch)

Industriestandards

IP-Schutzart IP65 | IP67 | IP68
Zulassung für Gefahrenbereiche keine

Weitere

Encoder-Antrieb Ja | Nein
Wiederholgenauigkeit (% of FS) .02 | .05
Messkabel 0,031 Zoll Durchm. blanker Edelstahl | 0,047 Zoll Durchm. Edelstahl | Blanker Edelstahl | Mit Nylon beschichteter Edelstahl, .014 Zoll Durchm. | Mit Nylon beschichteter Edelstahl, .019 Zoll Durchm. | Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.

Literatur

Datenblätter/Katalogseiten

RBS9000 pdf Englisch

Seilzuggeber mit Schlitzöffnung

Produktmerkmale

Positionssensor – Produkttyp : Geschwindigkeitsbeschränkungssystem | Seilzug-Encoder | Seilzuggeber für industrielle Anwendungen

Vollhubbereich (mm): 1905 | 2500 | 2540 | 3810 | 5080 | 6350 | 7500 | 7620 | 8890 | 10160 | 11250 | 11430 | 12700 | 13970 | 15000 | 15240 | 20320 | 25400 | 30480 | 38100 | 43180

Vollhubbereich (in): 75 | 98,4 | 100 | 150 | 200 | 250 | 295,3 | 300 | 350 | 400 | 442,9 | 450 | 500 | 550 | 590,6 | 600 | 800 | 1000 | 1200 | 1500 | 1700

Ausgangssignal-Typ : 0 – 10 VDC | 0 – 20 mA | 0 – 5 VDC | 10 – 0 VDC | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA | Inkrementeller Wertgeber | Spannungsteiler (Potenziometrisch)

Genauigkeit (% of FS): ±,04 | ±,1 | ±,12

Wiederholgenauigkeit (% of FS): .02 | .05

Vorteile

Produktmerkmale

Positionssensor – Produkttyp Geschwindigkeitsbeschränkungssystem | Seilzug-Encoder | Seilzuggeber für industrielle Anwendungen

Sonstige Eigenschaften

Gehäusematerial 303-Edelstahl | Aluminium | Edelstahl

Abmessungen

Vollhubbereich (mm) 1905 | 2500 | 2540 | 3810 | 5080 | 6350 | 7500 | 7620 | 8890 | 10160 | 11250 | 11430 | 12700 | 13970 | 15000 | 15240 | 20320 | 25400 | 30480 | 38100 | 43180

Vollhubbereich (in) 75 | 98,4 | 100 | 150 | 200 | 250 | 295,3 | 300 | 350 | 400 | 442,9 | 450 | 500 | 550 | 590,6 | 600 | 800 | 1000 | 1200 | 1500 | 1700

Verwendungsbedingungen

Genauigkeit (% of FS) ±,04 | ±,1 | ±,12

Betriebstemperaturbereich (°C) -40 – 90 | -18 – 71

Betriebstemperaturbereich (°F) -40 – 194 | 0 – 160

Betrieb/Anwendung

Ausgangssignal-Typ 0 – 10 VDC | 0 – 20 mA | 0 – 5 VDC | 10 – 0 VDC | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA | Inkrementeller Wertgeber | Spannungsteiler (Potenziometrisch)

Industriestandards

IP-Schutzart IP65 | IP67 | IP68

Zulassung für Gefahrenbereiche keine

Weitere

Encoder-Antrieb Ja | Nein

Wiederholgenauigkeit (% of FS) .02 | .05

Messkabel 0,031 Zoll Durchm. blanker Edelstahl | 0,047 Zoll Durchm. Edelstahl | Blanker Edelstahl | Mit Nylon beschichteter Edelstahl, .014 Zoll Durchm. | Mit Nylon beschichteter Edelstahl, .019 Zoll Durchm. | Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.
