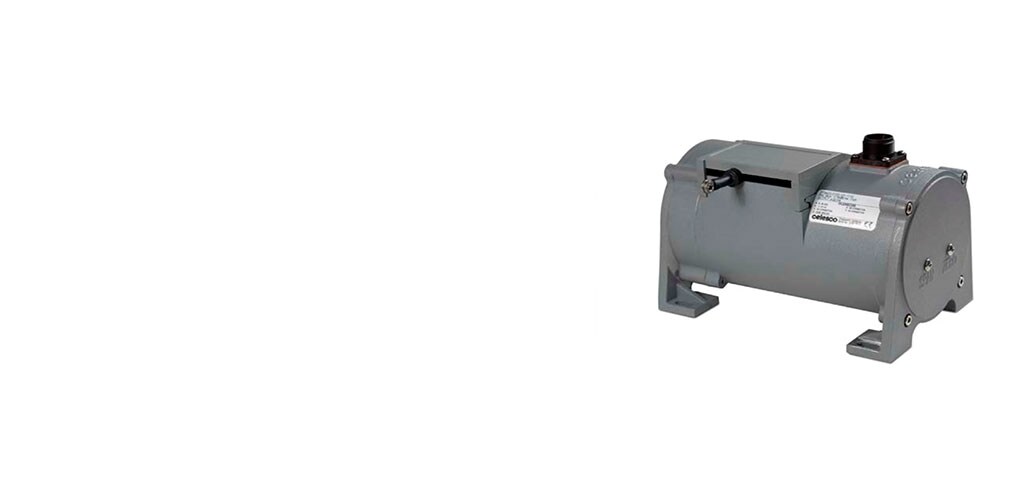

Seilzug-Encodermodul

Seilzug-Encodermodul-CAT-CAPS0041
  • MEAS
|
  • MEAS PT9
Das Kettenkodierungsmodul der PT9600 Serie verfügt über einen linearen Hubbereich von bis zu 1.400 cm und ist mit praktisch allen Kodierern kompatibel. Dadurch erhalten Sie eine kosteneffektive Langstreckenlösung für lineare Wegmessungen, die Ihre Anforderungen optimal erfüllt.
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Positionssensor – Produkttyp : Geschwindigkeitsbeschränkungssystem | Seilzug-Encoder

  • Vollhubbereich (mm): 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970 | 15240 | 30480

  • Vollhubbereich (in): 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 1200

  • Genauigkeit (% of FS): ±,04

  • Wiederholgenauigkeit (% of FS): .02

  • Gehäusematerial : 303-Edelstahl | Aluminium | Edelstahl

Erhältlich von

LADD Inc
Übersicht
Das Kettenkodierungsmodul PT9600 verfügt über einen linearen Hubbereich von bis zu 1.400 cm und ist mit praktisch allen Kodieren kompatibel.

Das Kettenkodierungsmodul PT9600 sorgt für ultimative Flexibilität.  Wählen Sie bei der Bestellung einfach den Messbereich, die Seilspannung und die Montageausführung des Kodierers aus – so einfach ist es! Wir stellen sogar alle notwendigen Montagewerkzeuge und -komponenten für den Kodierer bereit. Wenn Sie die gewünschte Montageausführung für den Kodierer nicht finden oder den Kodierer von uns beziehen möchten, rufen Sie uns an.

Vorteile

  • Wandelt JEDEN Drehkodierer in einen linearen Positionssensor um
  • Lineare Hubbereiche bis 14 m
  • Praktisch mit JEDEM kundenseitig bereitgestellten Kodierer kompatibel
  • Vom Werk bereitgestellte Kodierer verfügbar
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Positionssensor – Produkttyp  Geschwindigkeitsbeschränkungssystem | Seilzug-Encoder

Sonstige Eigenschaften

  • Gehäusematerial  303-Edelstahl | Aluminium | Edelstahl

Abmessungen

  • Vollhubbereich (mm) 1905 | 2540 | 3810 | 5080 | 6350 | 7620 | 8890 | 10160 | 11430 | 12700 | 13970 | 15240 | 30480

  • Vollhubbereich (in) 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 1200

Verwendungsbedingungen

  • Genauigkeit (% of FS) ±,04

  • Betriebstemperaturbereich  -40 – 90 °C [ -40 – 194 °F ]

Weitere

  • Encoder-Antrieb  Ja

  • Wiederholgenauigkeit (% of FS) .02

  • Messkabel  0,031 Zoll Durchm. blanker Edelstahl | 0,047 Zoll Durchm. Edelstahl | 0,058 Zoll Durchm. Vectra-Faser mit PVC-Mantel | Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.

Referenznummer

  • TE-interne Teilenummer CAT-CAPS0041

Literatur

Datenblätter/Katalogseiten
