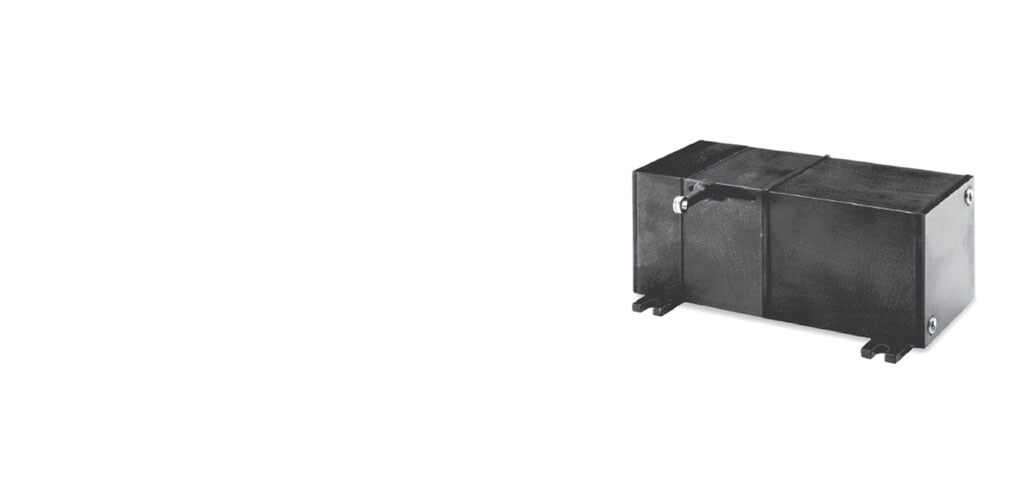

Industrieller Seilzuggeber – 4-20 mA

MEAS

MEAS PT5

Der 4-20 mA industrielle Seilzuggeber der PT5MA-Serie verwendet ein einzigartiges, leicht zu installierendes thermoplastisches V62-Seil mit einer praktisch unbegrenzten Lebensdauer für Hochleistungsanwendungen bis zu 250 Zoll.

Mehr Weniger

Datenblatt |

Kontakt aufnehmen

Produktmerkmale

Positionssensor – Produkttyp : Seilzuggeber für industrielle Anwendungen
Vollhubbereich (mm): 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 2032 | 2540 | 3175 | 3810 | 5080 | 6350
Vollhubbereich (in): 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250
Ausgangssignaldetails : 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA
Genauigkeit ('% del valor final): ±,18 | ±,25 | ±,3 | ±,5 | ±,6 | ±,75
Wiederholgenauigkeit ('% del valor final): 0,1 | .02 | .05

Erhältlich von

Produkt	TE Teilenr.:	Vollhubbereich	Ausgangssignaldetails	Genauigkeit	Wiederholgenauigkeit	IP-Schutzart	Messkabel	EU RoHS-Konformität	EU ELV-Konformität
PT5MA-60-S47-FR-420E-M6	04-1006-0013	1524 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-40-S47-FR-420E-M6	04-1006-0016	1016 mm	4 – 20 mA	±,3 '% del valor final	.05 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-V62-DN-420E-M6	04-1006-0027	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-30-S47-FR-420E-M6	04-1006-0029	762 mm	4 – 20 mA	±,5 '% del valor final	.05 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-80-S47-UP-420E-M6	04-1006-0037	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-S47-UP-420E-M6M	04-1006-0039	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-S47-UP-420E-M6	04-1006-0050	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-30-V62-FR-420E-M6M	04-1006-0052	762 mm	4 – 20 mA	±,5 '% del valor final	.05 '% del valor final	IP65	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-100-S47-UP-420E-M6	04-1006-0054	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-V62-BK-420E-M6	04-1006-0056	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-60-S47-UP-420E-M6	04-1006-0057	1524 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-30-S47-BK-420E-M6M	04-1006-0060	762 mm	4 – 20 mA	±,5 '% del valor final	.05 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-80-S47-BK-420E-M6M	04-1006-0061	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-V62-UP-420E-M6	04-1006-0066	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-50-S47-FR-420E-M6	04-1006-0069	1270 mm	4 – 20 mA	±,3 '% del valor final	.05 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-V62-UP-420E-M6	04-1006-0078	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-80-S47-FR-420E-M6M	04-1006-0082	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-60-V62-UP-420E-M6M	04-1006-0090	1524 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-80-S47-FR-420E-M6	04-1006-0100	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-FR-420E-M6	04-1006-0131	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-FR-420E-M6M	04-1006-0142	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-50-S47-UP-420E-M6M	04-1006-0154	1270 mm	4 – 20 mA	±,3 '% del valor final	.05 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-UP-420E-M6M	04-1006-0172	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-S47-DN-420E-M6	04-1006-0174	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-30-V62-BK-420E-M6	04-1006-0182	762 mm	4 – 20 mA	±,5 '% del valor final	.05 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-80-S47-UP-420E-M6M	04-1006-0186	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-150-V62-UP-420E-M6	04-1006-0187	3810 mm	4 – 20 mA	±,18 '% del valor final	.02 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-80-V62-UP-420E-M6M	04-1006-0206	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-30-V62-UP-420E-M6M	04-1006-0208	762 mm	4 – 20 mA	±,5 '% del valor final	.05 '% del valor final	IP65	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-125-S47-FR-420R-M6	04-1006-0211	3175 mm	20 – 4 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-60-S47-UP-420E-C25	04-1006-0219	1524 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-30-S47-UP-420E-M6M	04-1006-0221	762 mm	4 – 20 mA	±,5 '% del valor final	.05 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-S47-FR-420E-M6	04-1006-0228	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-80-S47-UP-420R-M6	04-1006-0238	2032 mm	20 – 4 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-40-S47-FR-420E-M6M	04-1006-0239	1016 mm	4 – 20 mA	±,3 '% del valor final	.05 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-UP-420R-M6M	04-1006-0243	2540 mm	20 – 4 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-80-S47-DN-420E-M6	04-1006-0252	2032 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-150-S47-UP-420E-M6	04-1006-0259	3810 mm	4 – 20 mA	±,18 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-150-V62-FR-420E-M6	04-1006-0266	3810 mm	4 – 20 mA	±,18 '% del valor final	.02 '% del valor final	IP67	0,062 Zoll Durchm. Thermoplast	-	-
PT5MA-80-S47-DN-420R-M6	04-1006-0269	2032 mm	20 – 4 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-S47-DN-420R-M6	04-1006-0270	3175 mm	20 – 4 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-UP-020E-M6	04-1006-0271	2540 mm	0 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-DN-420E-M6M	04-1006-0272	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-100-S47-BK-420E-M6	04-1006-0287	2540 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-150-S47-FR-420E-M6	04-1006-0290	3810 mm	4 – 20 mA	±,18 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-80-S47-FR-020E-M6	04-1006-0298	2032 mm	0 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-125-S47-FR-420E-M6M	04-1006-0299	3175 mm	4 – 20 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-200-N34-UP-420E-M6	04-1006-0301	5080 mm	4 – 20 mA	±,18 '% del valor final	.02 '% del valor final	IP67	Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.	-	-
PT5MA-15-S47-UP-420E-M6	04-1006-0308	381 mm	4 – 20 mA	±,6 '% del valor final	0,1 '% del valor final	IP67	0,047 Zoll Durchm. Edelstahl	-	-
PT5MA-80-S47-UP-420R-M6M	04-1006-0315	2032 mm	20 – 4 mA	±,25 '% del valor final	.02 '% del valor final	IP65	0,047 Zoll Durchm. Edelstahl	-	-

Übersicht

Der 4-20 mA industrielle Seilzuggeber der PT5MA-Serie verfügt über ein einzigartiges thermoplastisches V62-Seil für Hochzyklus- und Hochleistungsanwendungen bis zu 250 Zoll.

Der 4-20 mA industrielle Seilzuglängengeber der PT5MA-Serie ist ein Seilzugwegaufnehmer, der sich in Minutenschnelle installieren lässt, keine exakt parallele Ausrichtung erfordert und nur wenig Platz beansprucht.

Der PT5MA bietet zusätzliche Flexibilität bei der Installation, da der Kabelausgang relativ zur Montagefläche gedreht werden kann. Dadurch sind vier verschiedene Ausrichtungen des Kabelausgangs möglich.

Vorteile

Absoluter linearer Weg bis 6.350 mm
Gehärtetes eloxiertes Aluminiumgehäuse
Hochzyklusanwendungen
IP67
NEMA 6-Schutz

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Positionssensor – Produkttyp Seilzuggeber für industrielle Anwendungen

Sonstige Eigenschaften

Gehäusematerial Aluminium

Abmessungen

Vollhubbereich (mm) 254 | 381 | 508 | 635 | 762 | 1016 | 1270 | 1524 | 2032 | 2540 | 3175 | 3810 | 5080 | 6350
Vollhubbereich (in) 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 125 | 150 | 200 | 250

Verwendungsbedingungen

Genauigkeit ('% del valor final) ±,18 | ±,25 | ±,3 | ±,5 | ±,6 | ±,75
Betriebstemperaturbereich -40 – 90 °C [ -40 – 194 °F ]

Betrieb/Anwendung

Ausgangssignaldetails 0 – 20 mA | 20 – 0 mA | 20 – 4 mA | 4 – 20 mA

Industriestandards

IP-Schutzart IP65 | IP67

Weitere

Encoder-Antrieb Nein
Wiederholgenauigkeit ('% del valor final) 0,1 | .02 | .05
Messkabel 0,047 Zoll Durchm. Edelstahl | 0,062 Zoll Durchm. Thermoplast | Mit Nylon beschichteter Edelstahl, .034 Zoll Durchm.

Literatur

Datenblätter/Katalogseiten

PT5MA pdf Englisch
