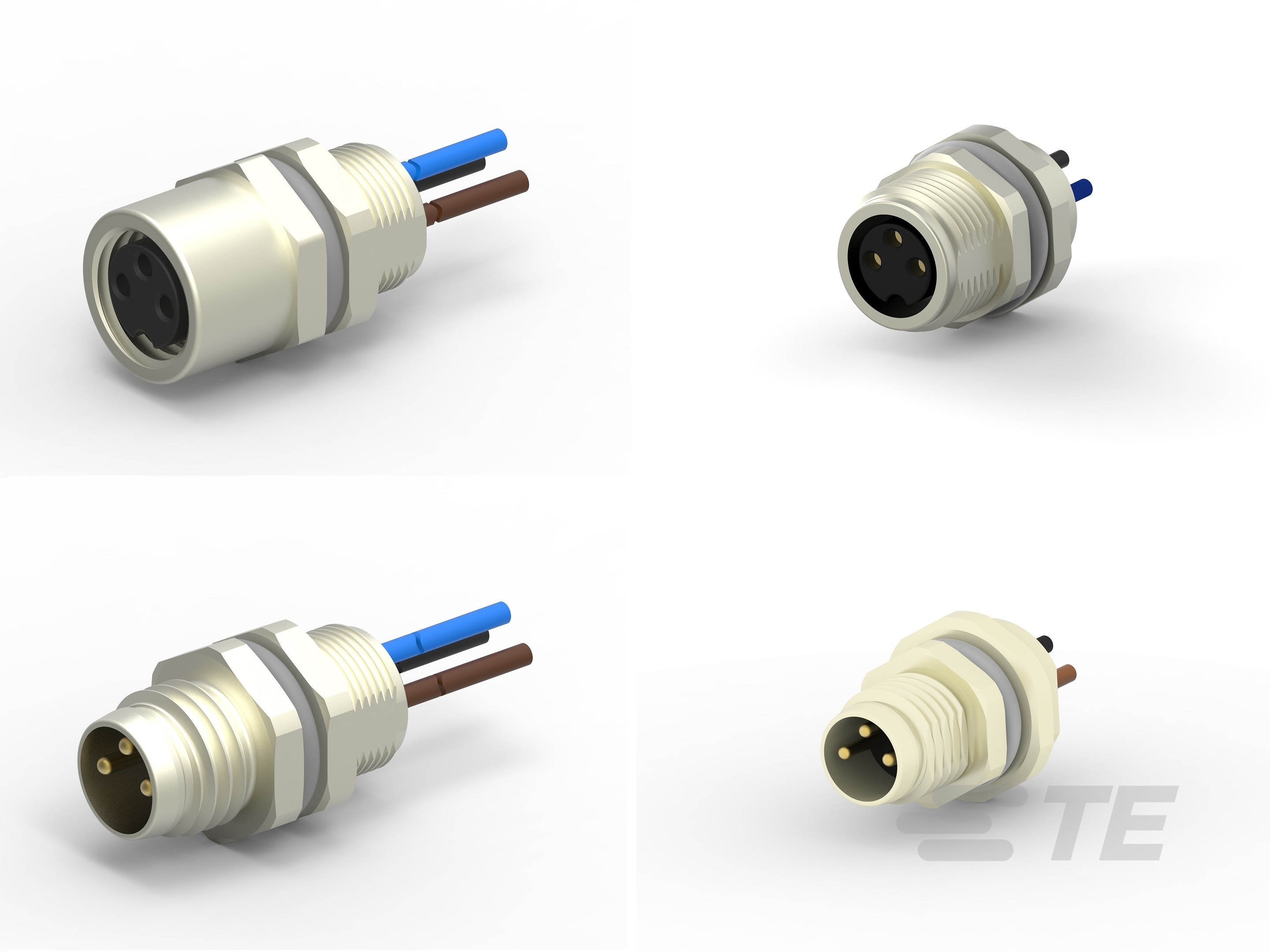

M8-Draht für die Panelmontage

M8-Draht für die Panelmontage-CAT-C73765-M1B
  • M8 Steckverbinder
Metrischer M8-Panelmontage-Rundsteckverbinder mit Drahtkontakten.
Mehr Weniger
Kontakt aufnehmen

Produktmerkmale

  • Steckverbindersystem : Draht-an-Schalttafel

  • Steckverbinderbefestigungs-Typ : Panel- und Drahtmontage

  • Anzahl der Positionen : 3 | 4

  • Abdichtbar : Ja

  • Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Erhältlich von

LADD Inc
Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Steckverbinder-Produkttyp  Steckverbindersatz

  • Montageart  Elektrischer Steckverbinder

  • Vorverdrahtet  Ja | Nein

  • Rundsteckverbinder-Außengehäusetyp  Metallaußengehäuse | Vollständig aus Kunststoff

  • Montageanforderung  Werkseitig montiert

  • Steckverbindersystem  Draht-an-Schalttafel

  • Abdichtbar  Ja

  • Steckverbinder/Kontakt-Anschluss an  Leitungen und Kabel

  • Rundsteckverbindertyp  Rundsteckbuchse | Rundstecker

  • Außengehäusetyp  Metall

Konfigurationsmerkmale

  • Kodierung und Polarisierte Positionen  A

  • Ab Werk installiertes Endgehäuse  Mit | Nein

  • Anzahl der Positionen  3 | 4

  • Anzahl der Signalpositionen  3 | 4

  • Kontakte (vorbestückt)  Yes

Elektrische Kennwerte

  • Betriebsspannung (VAC) 30 | 60

Sonstige Eigenschaften

  • Schutz gegen Umwelteinflüsse  Abgedichtet

  • Primäre Produktfarbe  Schwarz | Silber mit Metallbeschichtung

  • Umfangsdichtungsmaterial  Silikon

  • Schutz gegen Umwelteinflüsse  IP67

  • O-Ring-Material  Silikon | Silikonkautschuk

  • Gehäuse-Beschichtungsmaterial  Nickel

  • Außengehäuse-Grundmaterial  Kupferlegierung | Zinklegierung

  • Rundsteckverbinder – Isoliermaterialtyp  Polyamid | Polyamid 67 GF30

  • Hermetisch abgedichtet  Ja

Kontaktmerkmale

  • Kontaktnennstrom (max.) (A) 3

  • Umkehrbar  Ja

  • Rundsteckverbinder – Kontakttyp  Stecksockel | Stift

Klemmenmerkmale

  • Anschlussmethode zu Draht und Kabel  Löten

Montage und Anschlusstechnik

  • Leiterplattenmontage-Ausrichtung  Mit

  • Gegensteckführung  Mit

  • Panelmontagevorrichtung  Mit

  • Leiterplattenhalterung  Mit

  • Steckverriegelungstyp  Mit Gewinde | Schraubkupplung

  • Panelmontage – Ausführung  Mutter

  • Steckverbinderbefestigungs-Typ  Panel- und Drahtmontage

  • Polarisierungscode  A

  • Gegensteckführungstyp  Kodiert

  • Steckverriegelung  Mit

Gehäusemerkmale

  • Rundstecker-Außengehäusegröße  12.6 | 18

Abmessungen

  • Pigtail-Länge  200 mm [ 7,87 in ]

  • (Empfohlener) Stärkenbereich  2,5 – 4,5 mm [ ,098 – ,177 in ]

  • Drahtgröße (AWG) 24

Verwendungsbedingungen

  • IP-Wasserdichtheitsgrad  IP67

  • IP-Schutzklasse für Staub  6

  • Betriebstemperaturbereich  -40 – 85 °C [ -40 – 185 °F ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Signal

  • Geschirmt  Nein

Industriestandards

  • UL-Brandschutzklasse  UL 94HB

  • Kompatibilität mit zugelassenen Produkten  IEC

Verpackungsmerkmale

  • Verpackungsmenge  1
