Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

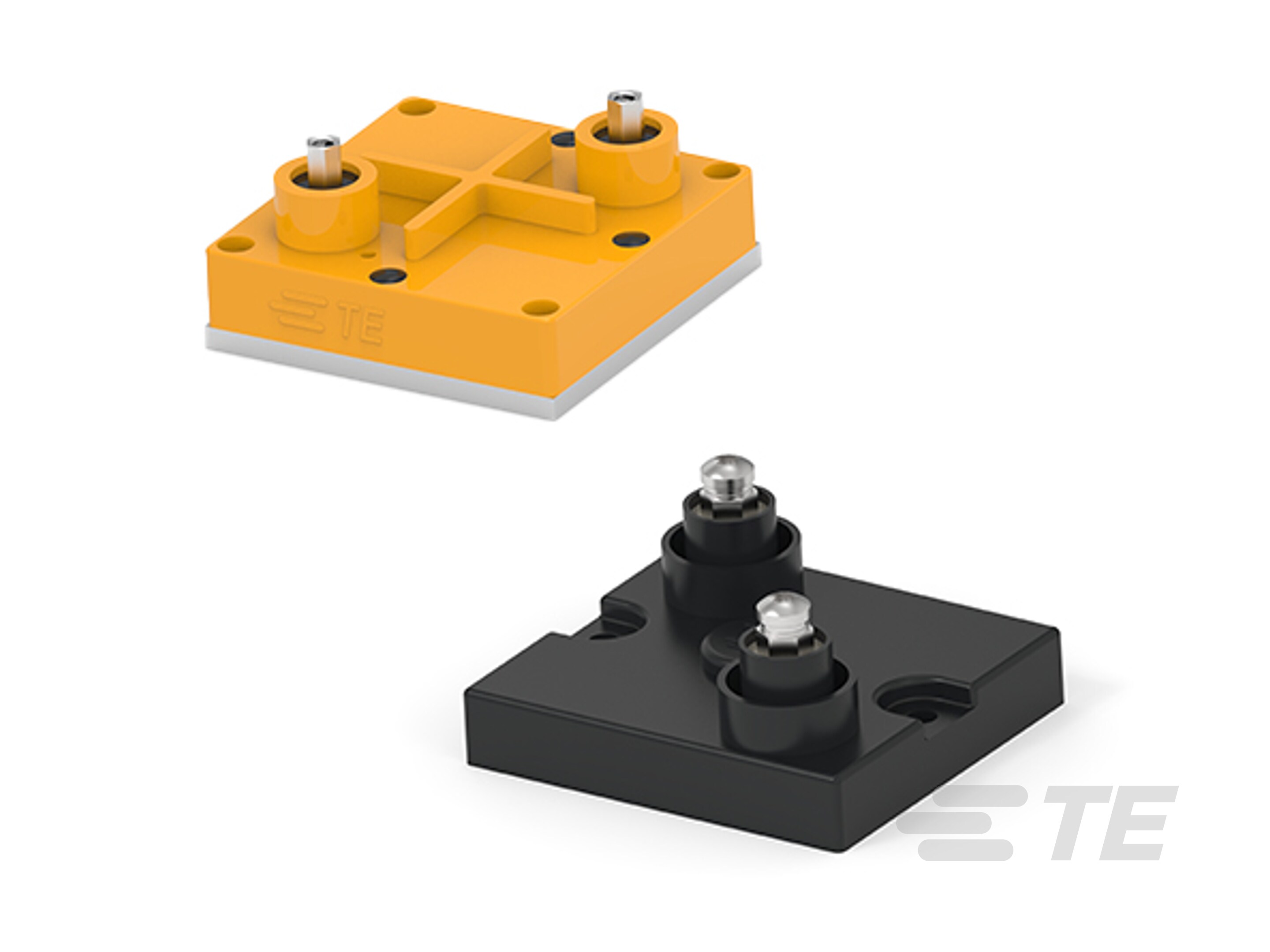

Resistor Power BDS2A – High Power

CGS BDS

Dickfilm Leistungswiderstand, Chassis-Befestigung 250 W 2 Klemmenstandard Stromkreis mit niedriger Induktivität <40 nH

Mehr Weniger

Digitales Datenblatt|

Produktmerkmale

Widerstandstyp : Leistungswiderstand
Widerstandsklasse : 1kΩ – 1MΩ, Bis zu 1kΩ
Widerstandswert (Ω): .056, .068, .082, .47, 1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8, 8.2, 10, 12, 15, 18, 22, 27, 33, 39, 43, 44, 47, 56, 68, 82, 88, 100, 120, 150, 180, 220, 270, 330, 390, 400, 470, 560, 680, 820, 500K, 8.2K, 2K, 2.2K, 1K, 4.7K
Nennleistung (W): 250, 1000, 2000
Elementtyp : Dickschicht

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Widerstandsklasse	Widerstandswert	Nennleistung	Temperaturkoeffizient	Toleranz der passiven Komponente	Verpackungsmethode	Produkthöhe	Produktlänge	Produktbreite	EU RoHS-Konformität
BDS 2 A 250 1K0 10%	1-1614770-0	Produktzeichnung 3D PDF	1kΩ – 1MΩ	1K Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 22R 10%	1-1614770-5	Produktzeichnung 3D PDF	Bis zu 1kΩ	22 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 3R3 10%	2-1614770-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	3.3 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 R47 5%	6-1614770-8	Produktzeichnung 3D PDF	Bis zu 1kΩ	.47 Ω	250 W	±150 ppm/°C	5 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 500K 5%	7-1614770-1	Produktzeichnung 3D PDF	1kΩ – 1MΩ	500K Ω	250 W	±150 ppm/°C	5 %	Einzelausführung – Karton	36 mm	67 mm	60,25 mm	-
BDS A 1000W R82 10%	2176740-3	Produktzeichnung 3D PDF	Bis zu 1kΩ	.082 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 18R 10%	1-2176740-9	Produktzeichnung 3D PDF	Bis zu 1kΩ	18 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 39R 10%	2-2176741-3	Produktzeichnung 3D PDF	Bis zu 1kΩ	39 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W R68 10%	2176741-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	.068 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 220R 10%	3-2176741-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	220 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS 2 A 250 8R0 10%	6-1614770-6	Produktzeichnung 3D PDF	Bis zu 1kΩ	8 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 15R 10%	1614770-9	Produktzeichnung 3D PDF	Bis zu 1kΩ	15 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 2K0 5%	7-1614770-0	Produktzeichnung 3D PDF	1kΩ – 1MΩ	2K Ω	250 W	±150 ppm/°C	5 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 43R 1%	2-1614770-5	Produktzeichnung 3D PDF	Bis zu 1kΩ	43 Ω	250 W	±150 ppm/°C	1 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 100R 10%	1614770-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	100 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 1R0 10%	1-1614770-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	1 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 8K2 10%	4-1614770-3	Produktzeichnung 3D PDF	1kΩ – 1MΩ	8.2K Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 100K 10%	1614770-1	Produktzeichnung 3D PDF	1kΩ – 1MΩ	100 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 88R 10%	4-1614770-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	88 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 2K2 10%	4-1614770-7	Produktzeichnung 3D PDF	1kΩ – 1MΩ	2.2K Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 4K7 10%	3-1614770-2	Produktzeichnung 3D PDF	1kΩ – 1MΩ	4.7K Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 47R 10%	3-1614770-1	Produktzeichnung 3D PDF	Bis zu 1kΩ	47 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 44R 10%	2-1614770-8	Produktzeichnung 3D PDF	Bis zu 1kΩ	44 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2A 250 500K 10%	7-1614770-2	Produktzeichnung 3D PDF	1kΩ – 1MΩ	500K Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Karton	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 400R 5%	6-1614770-9	Produktzeichnung 3D PDF	Bis zu 1kΩ	400 Ω	250 W	±150 ppm/°C	5 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS 2 A 250 1R5 5%	6-1614770-7	Produktzeichnung 3D PDF	Bis zu 1kΩ	1.5 Ω	250 W	±150 ppm/°C	5 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS A 1000W 27R 10%	2-2176740-1	Produktzeichnung 3D PDF	Bis zu 1kΩ	27 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 56R 10%	2-2176740-5	Produktzeichnung 3D PDF	Bis zu 1kΩ	56 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 100R 10%	2-2176740-8	Produktzeichnung 3D PDF	Bis zu 1kΩ	100 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 27R 10%	2-2176741-1	Produktzeichnung 3D PDF	Bis zu 1kΩ	27 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 33R 10%	2-2176741-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	33 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 47R 10%	2-2176741-4	Produktzeichnung 3D PDF	Bis zu 1kΩ	47 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 56R 10%	2-2176741-5	Produktzeichnung 3D PDF	Bis zu 1kΩ	56 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 120R 10%	2-2176741-9	Produktzeichnung 3D PDF	Bis zu 1kΩ	120 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 33R 10%	2-2176740-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	33 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 68R 10%	2-2176741-6	Produktzeichnung 3D PDF	Bis zu 1kΩ	68 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 82R 10%	2-2176741-7	Produktzeichnung 3D PDF	Bis zu 1kΩ	82 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 100R 10%	2-2176741-8	Produktzeichnung 3D PDF	Bis zu 1kΩ	100 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS 2 A 250 150R 10%	1614770-8	Produktzeichnung 3D PDF	Bis zu 1kΩ	150 Ω	250 W	±150 ppm/°C	10 %	Einzelausführung – Einsatz	36 mm	67 mm	60,25 mm	-
BDS A 1000W 4R7 10%	1-2176740-2	Produktzeichnung 3D PDF	Bis zu 1kΩ	4.7 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 3R9 10%	1-2176741-1	Produktzeichnung 3D PDF	Bis zu 1kΩ	3.9 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 6R8 10%	1-2176741-4	Produktzeichnung 3D PDF	Bis zu 1kΩ	6.8 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 10R 10%	1-2176741-6	Produktzeichnung 3D PDF	Bis zu 1kΩ	10 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 5R6 10%	1-2176740-3	Produktzeichnung 3D PDF	Bis zu 1kΩ	5.6 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 6R8 10%	1-2176740-4	Produktzeichnung 3D PDF	Bis zu 1kΩ	6.8 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 8R2 10%	1-2176740-5	Produktzeichnung 3D PDF	Bis zu 1kΩ	8.2 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 10R 10%	1-2176740-6	Produktzeichnung 3D PDF	Bis zu 1kΩ	10 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 12R 10%	1-2176741-7	Produktzeichnung 3D PDF	Bis zu 1kΩ	12 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 1000W 3R3 10%	1-2176740-0	Produktzeichnung 3D PDF	Bis zu 1kΩ	3.3 Ω	1000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-
BDS A 2000W 15R 10%	1-2176741-8	Produktzeichnung 3D PDF	Bis zu 1kΩ	15 Ω	2000 W	±200 ppm/°C	10 %	Box	39,31 mm	76.2 mm	76.2 mm	-

Übersicht

Dickfilm-Leistungswiderstand Chassis-Befestigung 250 W 2 Klemmenstandard Stromkreis mit niedriger Induktivität <40 nH

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Widerstandstyp Leistungswiderstand
Elementtyp Dickschicht

Konfigurationsmerkmale

Anzahl der Widerstände 1

Elektrische Kennwerte

Betriebsspannung (VDC) 2000
Widerstandsklasse 1kΩ – 1MΩ, Bis zu 1kΩ
Widerstandswert (Ω) .056, .068, .082, .47, 1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8, 8.2, 10, 12, 15, 18, 22, 27, 33, 39, 43, 44, 47, 56, 68, 82, 88, 100, 120, 150, 180, 220, 270, 330, 390, 400, 470, 560, 680, 820, 500K, 8.2K, 2K, 2.2K, 1K, 4.7K
Nennleistung (W) 250, 1000, 2000
Toleranz der passiven Komponente (%) 1, 5, 10

Klemmenmerkmale

Anzahl der Anschlüsse 2
Widerstand für die Gehäusemontage – Anschlusstyp Schraubanschlüsse

Montage und Anschlusstechnik

Panelmontage – Ausführung Flansch mit Montagebohrungen

Abmessungen

Produkthöhe (mm) 36, 39,31
Produkthöhe (in) 1.417, 1,548
Produktlänge (mm) 67, 76.2
Produktlänge (in) 3, 2,638
Produktbreite (mm) 76.2, 60,25
Produktbreite (in) 3, 2,372

Verwendungsbedingungen

Betriebstemperaturbereich (°C) '-55 – 125, -55 – 85
Betriebstemperaturbereich (°C) '-55 – 125, -55 – 85
Temperaturkoeffizient (ppm/°C) ±150, ±200

Verpackungsmerkmale

Verpackungsmethode Box, Einzelausführung – Einsatz, Einzelausführung – Karton

Referenznummer

TE-interne Teilenummer CAT-C339-B349A

Literatur

Datenblätter/Katalogseiten

4-1773460-6_RESISTIVE_SOLUTIONS_RAIL pdf Englisch
