Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

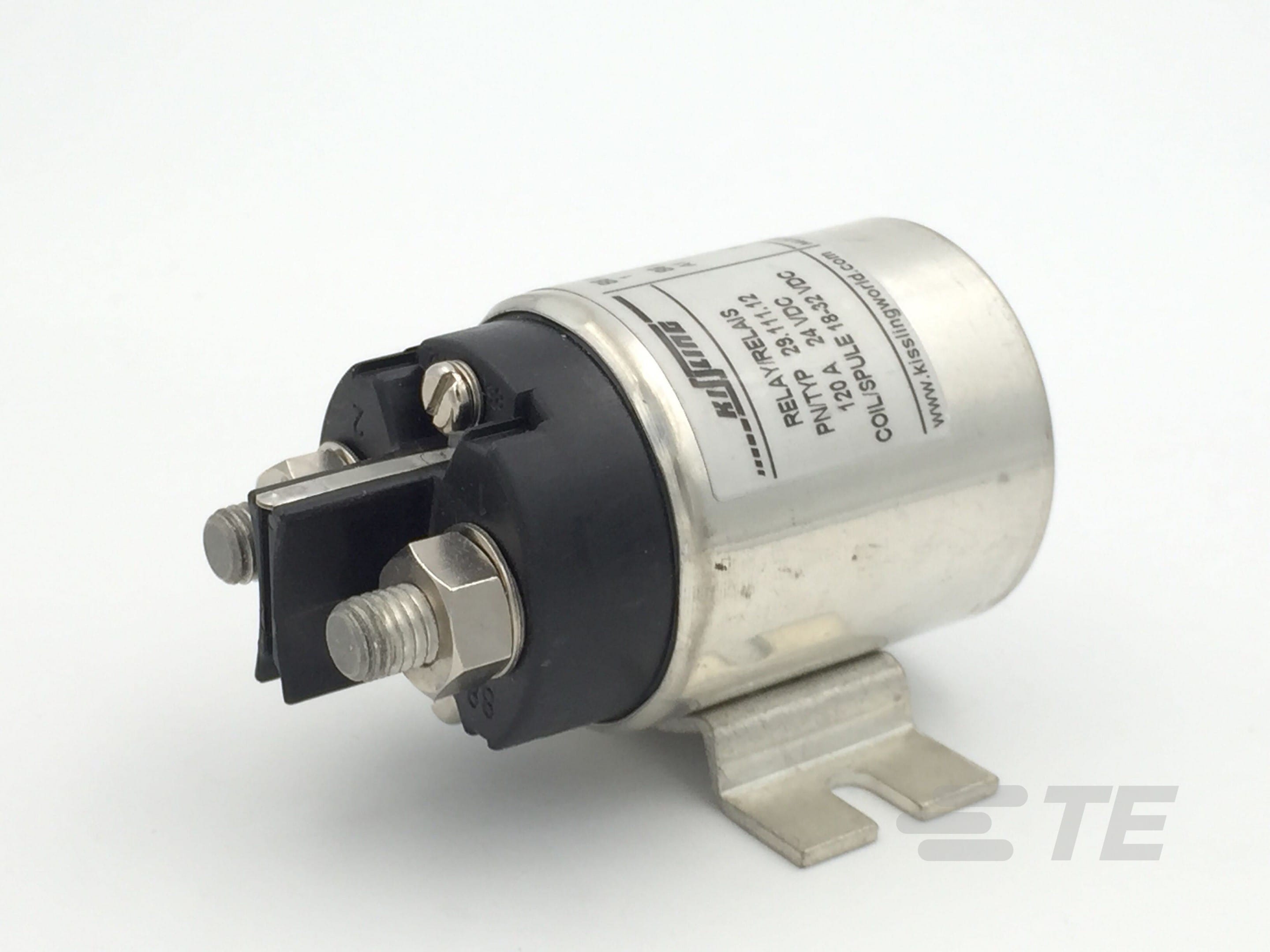

Power Relay, 120A, Standard, Monostable, DC

Power Relay, 120A, Standard, Monostable, DC-CAT-AL6-KSPR29120

Digitales Datenblatt|

Produktmerkmale

Magnetspulensystem: Monostabil, AC
Kontaktstrom(A): 120
Kontaktnennstrom(A): 120
Kontaktmaterial: AgSnO2
Kontaktanzahl der Pole: 1

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Relaistyp	Spulenleistung DC	Spulenwiderstand	Spulenklassifizierung	Spulenspannung	Kontaktanordnung	Kontaktumschaltlast (min.)	Kontaktnennspannung	Verpackungsmethode	Produkt-Montagetyp
Relay 29-111-02A	K1121763	Produktzeichnung 3D PDF	General Purpose Power Relay	-	80 Ω	Keine	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	-	24 VDC	-	Chassis
Relay 29-111-11	K1060487	Produktzeichnung 3D PDF	General Purpose Power Relay	8 mW	20 Ω	Spulenunterdrückungsdiode	9 VDC, 16 VDC	1 Form X (SPST-NO-DM)	-	12 VDC	-	Chassis
Relay 29-111-11AB	K1160363	Produktzeichnung 3D PDF	General Purpose Power Relay	-	20 Ω	Spulenunterdrückungsdiode	9 VDC, 16 VDC	1 Form X (SPST-NO-DM)	-	12 VDC	-	Chassis
Relay 29-111-12	K1060028	Produktzeichnung 3D PDF	General Purpose Power Relay	10 mW	76 Ω	Spulenunterdrückungsdiode	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	-	28 VDC	-	Chassis
Relay 29-111-12-954 120A 24V S-FL LK	K1157218	Produktzeichnung 3D PDF	-	-	75 Ω	Keine	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	-	24 VDC	-	Chassis
Relay 29-111-12A	K1126415	Produktzeichnung 3D PDF	General Purpose Power Relay	-	75 Ω	Spulenunterdrückungsdiode	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	-	28 VDC	-	Chassis
Relay 29-112-11-928	K1129928	Produktzeichnung 3D PDF	-	-	20 Ω	Keine	9 VDC, 16 VDC	1 Form X (SPST-NO-DM)	-	12 VDC	-	Chassis
Relay 29-112-12	K1127684	Produktzeichnung 3D PDF	General Purpose Power Relay	-	80 Ω	Spulenunterdrückungsdiode	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	-	24 VDC	-	Chassis
Relay 29-113-12	K1060489	Produktzeichnung 3D PDF	General Purpose Power Relay	10 mW	76 Ω	Spulenunterdrückungsdiode	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	-	28 VDC	-	Panel
Relay 29-114-11	K1060709	Produktzeichnung 3D PDF	General Purpose Power Relay	8 mW	20 Ω	Spulenunterdrückungsdiode	9 VDC, 16 VDC	1 Form X (SPST-NO-DM)	1A @ 12V	12 VDC	Carton	Chassis
Relay 29-114-11A	K1139190	Produktzeichnung 3D PDF	General Purpose Power Relay	-	20 Ω	Spulenunterdrückungsdiode	9 VDC, 16 VDC	1 Form X (SPST-NO-DM)	-	12 VDC	-	Chassis
Relay 29-114-12	K1060570	Produktzeichnung 3D PDF	General Purpose Power Relay	10 mW	76 Ω	Spulenunterdrückungsdiode	18 VDC, 32 VDC	1 Form X (SPST-NO-DM)	1A @ 12V	28 VDC	Carton	Chassis
Relay 29-121-12	K1126327	Produktzeichnung 3D PDF	General Purpose Power Relay	-	80 Ω	Spulenunterdrückungsdiode	18 VDC, 32 VDC	1 Form A (NO) + 1 Form B (NC)	-	24 VDC	-	Chassis
Relay 29-121-11	K1133246	Produktzeichnung 3D PDF	General Purpose Power Relay	8 mW	20 Ω	Spulenunterdrückungsdiode	9 VDC, 16 VDC	1 Form C (SPDT)	-	12 VDC	-	Chassis

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Relaistyp General Purpose Power Relay

Konfigurationsmerkmale

Spulenklassifizierung Keine, Spulenunterdrückungsdiode
Kontaktanordnung 1 Form A (NO) + 1 Form B (NC), 1 Form C (SPDT), 1 Form X (SPST-NO-DM)
Kontaktanzahl der Pole 1

Elektrische Kennwerte

Spulenleistung DC (mW) 8, 10
Spulenwiderstand (Ω) 20, 62, 75, 76, 80
Spulenspannung (VDC) 9, 16, 18, 32
Kontaktnennstrom (A) 120
Kontaktumschaltlast (min.) 1A @ 12V
Kontaktnennspannung (VDC) 12, 24, 28

Kontaktmerkmale

Kontaktmaterial AgSnO2

Klemmenmerkmale

Relais-Anschlussart Kabelschuhe
Kontaktkonfiguration Schraubanschlüsse

Montage und Anschlusstechnik

Produkt-Montagetyp Chassis, Panel
Produktmontage-Merkmaltyp Flansch mit Montagebohrungen, Montagehalterungen

Abmessungen

Produkthöhe (mm) 49.5, 50, 50.5, 84
Produkthöhe (in) 1,98, 1.94, 1.96, 3.3
Produktlänge (mm) 68, 80, 81, 100.5, 116
Produktlänge (in) 2,67, 3.14, 3.18, 3.95, 4.56
Produktbreite (mm) 45, 52, 55, 62, 76, 76.2
Produktbreite (in) 1.77, 2,99, 2.04, 2.16, 2.44, 3

Betrieb/Anwendung

Magnetspulensystem Monostabil, AC
Antriebssystem DC

Verpackungsmerkmale

Verpackungsmethode Carton

Weitere

Kontaktstrom (A) 120

Referenznummer

TE-interne Teilenummer CAT-AL6-KSPR29120

Literatur

Keine Dokumentation verfügbar.
