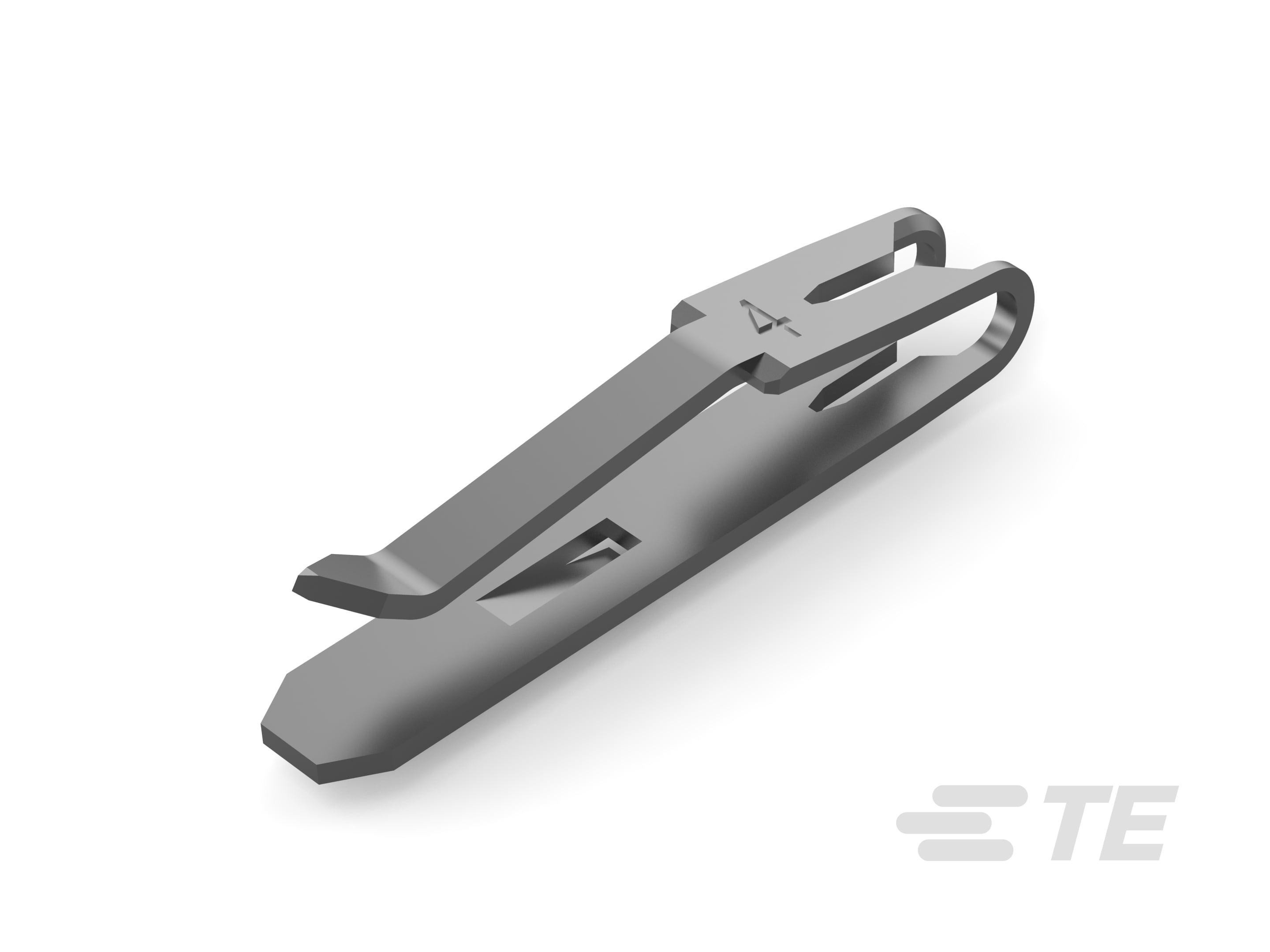

Connector Contact: Socket/Receptacle, Wire-to-Board / Wire-to-Wire, MTA 100

Connector Contact: Socket/Receptacle, Wire-to-Board / Wire-to-Wire, MTA 100-CAT-104MTA-CONCT
Mehr Weniger

Produktmerkmale

  • Kontakttyp: Stecksockel

  • Steckverbindersystem: Draht-an-Draht, Draht-an-Leiterplatte

  • Anschluss von Steckverbinder & Kontakt an: Leitungen und Kabel

  • Kontaktnennstrom (max.)(A): 5

  • Stromkreis Anwendung: Signal

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

  • Steckverbindersystem  Draht-an-Draht, Draht-an-Leiterplatte

  • Anschluss von Steckverbinder & Kontakt an  Leitungen und Kabel

Konfigurationsmerkmale

  • Kompatibel mit Leitungs- und Kabeltyp  Einzeldraht

Elektrische Kennwerte

Kontaktmerkmale

  • Kontaktmaterial  Phosphorbronze

  • Unterbeschichtungsmaterial des Kontakts  Nickel

  • Kontaktlänge  11.5 mm [ .453 in ]

  • Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts (µm) .38, .76, 2.03

  • Dicke des Beschichtungsmaterials des Steckbereichs des Kontakts (µin) 15, 29.92, 80

  • Beschichtungsmaterial des Kontaktanschlussbereichs des Drahts  Vorverzinnt, Zinn, Zinn-Blei

  • Beschichtungsoberfläche des Drahtanschlussbereichs  Hell, Matt

  • Beschichtungsdicke des Kontaktanschlussbereichs des Drahts (µm) .38, .76, 2.03

  • Dicke des Unterbeschichtungsmaterials des Kontakts (µm) .76, 1.27

  • Dicke des Unterbeschichtungsmaterials des Kontakts (µin) 29.92, 50

  • Kontaktfestsitz im Gehäuse  Mit

  • Abmessungen des Steck-Quadratpfostens  .64 mm [ .025 in ]

  • Kontakttyp  Buchse, Stecksockel

  • Beschichtungsmaterial des Steckbereichs des Kontakts  Gold, Zinn, Zinn-Blei

  • Kontaktnennstrom (max.) (A) 5

Klemmenmerkmale

  • Anschlussmethode für Leitungen und Kabel  Schneidklemmkontakt (IDC), Schneidklemmkontakt (IDC) Standard

Montage und Anschlusstechnik

  • Drahtisolationsunterstützung  Ohne

  • Typ des Kontaktfestsitzes im Gehäuse  Rastfeder

  • Art der Steckverbindermontage  Kabelbefestigung (freihängend)

Abmessungen

  • Drahtgröße (AWG) 22, 24, 26, 28

  • Drahtgröße (CMA) 175

  • Drahtgröße (mm²) .081, .13, .2, .3 – .4, .32

Verwendungsbedingungen

  • Betriebstemperaturbereich  -55 – 105 °C [ -67 – 221 °F ]

Betrieb/Anwendung

  • Stromkreis Anwendung  Signal

Verpackungsmerkmale

  • Verpackungsmenge  1000

  • Verpackungsmethode  Tasche und Box, Tüte

Weitere

  • Steckverbinderkontakte – Kommentar  Verwendet für Feldreparaturen oder Drahtgrößenwechsel.

Referenznummer

  • TE-interne Teilenummer CAT-104MTA-CONCT
